PCB阻抗实测和仿真对不上怎么排查？PCB仿真工程师从模型参数讲到去嵌与公差-凡亿面试

PCB仿真中高级技术基础题

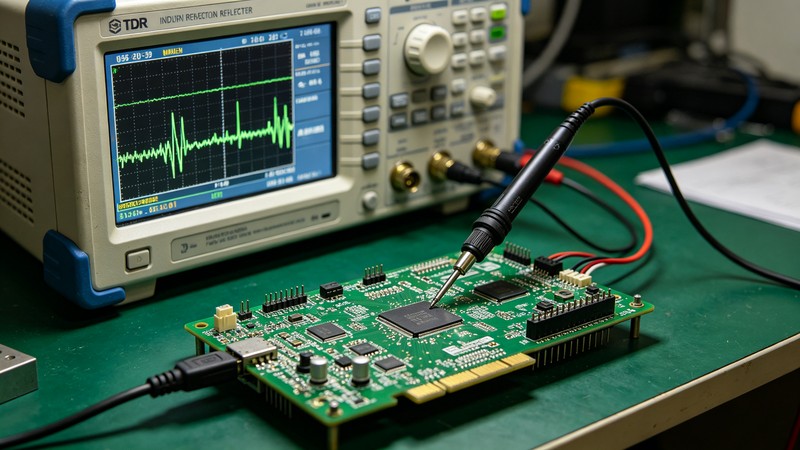

TDR阻抗测试仪界面显示反射波形，工程师分析PCB走线阻抗测试结果

本文概述

阻抗仿真与实测对不上是信号完整性工程师常遇到的问题。面试中需要讲清差异的几类来源：仿真模型输入偏差（介电常数Dk频率相关性与批次差异、线宽蚀刻因子、介质厚度公差、铜厚、阻焊厚度）、测试方法问题（TDR带宽/上升时间、去嵌与参考面、探头和夹具、阻抗测试条coupon设计）、加工公差（线宽、介质厚度、铜厚都有公差）、以及排查流程（先确认测量是否准确→再核对仿真输入参数→分层分解差异→用coupon实测标定模型→迭代）。重点是区分“测量错了”、“模型输入错了”、“加工偏差”三种情况，而不是笼统说“仿真不准”。

核心要点

先分清差异来源三分类：测量误差（校准/去嵌/探头/参考面）、模型输入偏差（Dk/线宽/介质厚度/铜厚/阻焊）、加工公差（线宽、厚度、铜厚），排查顺序一般是先确认测量再核对模型
Dk是频率相关的：FR-4在1GHz与10GHz的Dk不同，仿真要用对应频率的Dk；不同批次、不同厂家的FR-4 Dk也有差异（可能±5%-10%），要用厂家实际参数
加工公差：PCB线宽有公差（如±10%或按工艺）、介质厚度有公差（±10%量级）、铜厚有公差，这些会直接反映在阻抗上；设计目标阻抗时要留裕量（常见±10%）
测量方法：TDR/阻抗测试要校准（开路/短路/负载/直通），测试参考面要清晰，探头/夹具会引入寄生，coupon（阻抗测试条）要按标准设计并尽量靠近真实走线
排查流程：先验证测量（校准、去嵌、参考面、coupon）→ 再核对仿真输入（用厂家实际Dk/厚度/线宽）→ 分层做敏感性分析（哪个参数主导差异）→ 用coupon实测标定仿真模型 → 迭代确认收敛
仿真与实测的一致性不是看单点，而是看频段/位置的趋势是否一致；差异要落到具体参数上（比如差5Ω先判断是Dk还是线宽还是厚度造成）

PCB阻抗测试结果和仿真对不上，可能是什么原因？你会怎么排查？请从仿真模型参数、测试方法和加工公差几个方面说明。

面试官考察点

面试官考察的是阻抗仿真与实测闭环的工程能力。

差异分类意识：能否把差异归到测量、模型输入、加工公差三类，而不是笼统说“仿真不准”
模型参数理解：是否知道Dk频率相关性、线宽蚀刻、介质厚度公差、铜厚、阻焊对阻抗的影响
测量方法意识：是否知道TDR校准、去嵌、参考面、探头夹具、coupon设计对测试结果的影响
排查流程：能否给出“先验证测量→再核对模型→敏感性分析→标定迭代”的系统排查顺序
闭环能力：能否用coupon实测标定仿真模型，让后续仿真更准，讲清迭代方法

回答思路

按“差异分类→测量排查→模型排查→公差影响→标定迭代”五层回答：

先分类：把差异归到测量误差、模型输入偏差、加工公差三类，确定排查方向
测量排查：校准、去嵌、参考面、探头夹具、coupon设计，确认测的是不是真实阻抗
模型排查：Dk频率相关与批次差异、线宽蚀刻因子、介质厚度、铜厚、阻焊厚度
公差影响：线宽/介质厚度/铜厚公差对阻抗的影响量级，设计留裕量
标定迭代：用coupon实测标定仿真模型参数，敏感性分析找主导因素，闭环收敛

参考回答

PCB阻抗仿真和实测对不上，我不会直接说“仿真不准”，而是按“先分类、再测量排查、后模型排查、考虑公差、最后标定迭代”来定位。

第一，先把差异归到三类来源。阻抗差异无外乎三种来源：a) 测量方法问题：测试本身没测准（校准、去嵌、参考面、探头、coupon问题）；b) 仿真模型输入偏差：仿真用的参数（Dk、线宽、介质厚度、铜厚、阻焊）和真实板子不一致；c) 加工公差：PCB制造本身有公差，成品和设计值就有差异。排查顺序建议是先确认测量准确（否则后面全白做），再核对模型输入，再看公差，最后标定迭代。很多人一上来就怀疑仿真不准，其实很多案例是测量没测准或模型输入用了理想值。

第二，测量排查。测试结果准不准，决定了后续所有判断：a) 校准：TDR/网络分析仪测前要做校准（TDR校准/开路短路负载直通），校准不完整会引入系统误差；b) 去嵌与参考面：测试要明确参考面（reference plane）在哪，探头/夹具/线缆的寄生要去嵌掉，否则测到的阻抗包含夹具阻抗；c) 探头和接触：探针接触位置、压力、寄生都会影响读数；d) coupon（阻抗测试条）：阻抗测试一般用板边coupon测，coupon要与真实走线同层、同结构（同叠层、同线宽、同参考平面），且coupon位置能代表板上走线；coupon设计不规范（结构不对、离参考平面不对、长度太短）测出来就不代表真实走线；e) TDR带宽：TDR上升时间/带宽影响可分辨的最小阻抗不连续长度，带宽不足测不到短的突变；f) 测量点：测差分阻抗时要正确连接差分探针。如果测量环节有问题，先把测量做对再对比。

第三，模型输入排查。仿真不准，绝大多数是输入参数和真实板子不一致：a) Dk的频率相关性：FR-4的Dk随频率变化（1GHz与10GHz差不少），仿真要用信号频率对应的Dk，不能用低频标称值；b) Dk的批次/厂家差异：不同厂家、不同批次的FR-4 Dk有差异，要问厂家要实际Dk（很多厂家提供指定板材的Dk/Df数据），或用实测反推；c) 线宽与蚀刻因子：实际走线是梯形截面（上宽下窄），仿真要按实际线宽和蚀刻因子建模，用标称线宽会偏；d) 介质厚度：仿真里的介质厚度要用实际叠层厚度（半固化片压合后厚度、芯板厚度），压合工艺会影响实际厚度；e) 铜厚：内层/外层铜厚不同，阻焊（solder mask）对微带线阻抗有影响（外层走线），仿真要包含；f) 差分对耦合：差分阻抗对线距、耦合敏感，模型要建对线距和参考。排查时把仿真输入逐项与厂家实际参数比对，找出差异项。

工程经验：最典型的案例是：仿真用Dk=4.2（标称），实测阻抗比仿真低3-5Ω——往往是因为Dk实际更高（批次差异）或介质厚度比设计薄。先把厂家提供的实际Dk和厚度填进仿真，差异往往会大幅缩小。

第四，加工公差的影响。即使测量和模型都对了，加工公差也会让成品与设计有偏差：a) 线宽公差：PCB线宽有工艺公差（常见±10%量级或按具体工艺），线宽直接影响阻抗（线越宽阻抗越低）；b) 介质厚度公差：半固化片压合后厚度有公差（±10%量级），介质厚度直接影响阻抗；c) 铜厚公差：铜箔厚度也有公差，影响走线截面；d) 阻焊厚度：外层阻焊厚度有波动，影响微带线阻抗。这些公差叠加后，阻抗偏差在±10%左右是常见的（这也是阻抗设计目标常定±10%的原因）。所以：a) 设计时要留阻抗裕量（目标值别卡在规格边缘）；b) 对比时要用“实测与设计目标的偏差是否在公差范围内”来判断，而不是要求完全一致；c) 厂家出厂阻抗测试报告（coupon测试）可以作为参考，与自己的仿真对比。

第五，标定与迭代闭环。最终要做的是把仿真模型校准到和实际板子一致：a) 敏感性分析：调整每个输入参数（Dk、线宽、介质厚度、铜厚），看哪个对阻抗影响最大、最可能解释当前差异（比如差5Ω，可能是Dk偏0.2或介质厚度偏10μm，通过敏感性判断哪个更合理）；b) 用coupon实测标定：用阻抗测试条的实测结果反推实际Dk、实际线宽/厚度，把模型参数改成实测反推值；c) 迭代验证：用标定后的模型重新仿真，对比coupon实测，收敛后再用该模型仿真其他走线/链路（眼图、串扰），提高整体仿真可信度；d) 记录与追溯：记录厂家材料参数、仿真输入、实测数据，形成“模型标定文档”，后续项目复用。这样闭环下来，仿真和实测的差异能落到具体参数并收敛，而不是一句“仿真不准”。

面试官可能追问

追问 1：FR-4的Dk为什么和频率有关？仿真时Dk怎么选？

Dk（介电常数）的频率相关性是信号完整性仿真的基础概念：1) 为什么频率相关：介质材料的极化机制有不同响应时间，低频时多种极化（电子、离子、偶极）都来得及响应，Dk较高；频率升高后，部分极化跟不上交变电场，响应减弱，Dk下降。所以FR-4的Dk随频率升高而降低，同时损耗角正切Df随频率变化。例如普通FR-4在1GHz时Dk可能约4.2-4.5，到10GHz可能降到3.8-4.0左右（具体取决于板材型号）。2) 为什么仿真要用对应频率的Dk：阻抗、传输线延迟、损耗都与Dk相关，用错Dk会导致仿真阻抗、相位、时延不准。高速信号（大于1GHz或高速串行）里Dk误差会明显影响结果。3) 怎么选：a) 用板材厂商提供的宽频Dk数据（正规板材datasheet会给不同频率下的Dk/Df曲线，如Rogers、Megtron、FR-4厂家）；b) 高速仿真用信号主要能量所在频率（基频或奈奎斯特频率）的Dk；c) 如果只有低频标称值，至少要知道趋势（高频Dk偏低），留足裕量；d) 更准确的是用实测反推（标定法）：测coupon阻抗或TDR，反推实际Dk。4) 注意：Dk还和温度、湿度有关（吸湿会改变Dk），这些在极端环境要考虑。5) 面试要点：能说出“FR-4的Dk是频率相关的，要用对应频率的值，必要时实测反推标定”，说明你做过真实的仿真-实测闭环。

追问 2：阻抗测试条（coupon）怎么设计才能代表真实走线？

coupon（阻抗测试条）是验证PCB阻抗的工具，设计得好才能代表真实走线：1) 同层同结构：coupon要走在与目标走线相同的层、相同的叠层位置（上下参考平面关系一致）、相同的线宽线距，否则测的不是目标结构的阻抗；2) 参考平面：coupon下方的参考平面（地或电源）要与真实走线一致，且coupon区域参考平面要完整；3) 放置位置：coupon一般放在板边（便于测试），但板边铜箔密度、蚀刻条件可能与板内略有差异，设计时要尽量让coupon和真实走线工艺条件接近；4) 长度：coupon要有足够长度（一般几厘米），太短测不准（TDR/网络分析仪需要足够传输线长度）；5) 类型齐全：一般设计多种coupon：单端（如50Ω）、差分（如100Ω/90Ω）、不同线宽/结构的，覆盖设计里用到的关键阻抗；6) 标注清晰：coupon上丝印标注类型，方便测试人员识别；7) 走线形状：coupon走线要尽量直（不要有过孔、弯折），避免结构突变影响测试；8) 测试点/焊盘：coupon两端设计适合探针/测试的连接点（如大焊盘），方便测试；9) 叠层对称：coupon不要放在叠层变化大的区域。设计coupon时最好参考行业惯例和板厂能力（很多板厂有coupon设计规范）。面试里能讲出“coupon要与真实走线同层同结构、参考平面一致、有足够长度、类型齐全”，说明你理解阻抗测试的工程细节。

追问 3：差分阻抗实测和仿真对不上，除了Dk和线宽，还要重点查什么？

差分阻抗对不上的排查，除了单端那些因素（Dk、线宽、介质厚度、铜厚、阻焊），还要特别关注差分特有的因素：1) 线距S：差分阻抗对线距（耦合间距）很敏感，线距变了差分阻抗明显变化（线距越大耦合越弱、差分阻抗越高，同时奇模/偶模阻抗都变）。加工线距公差会直接影响差分阻抗，排查时核对设计线距与实际线距。2) 耦合结构：差分对是紧耦合还是松耦合设计，模型要建对；差分走线的参考平面是否完整（下方有分割/开槽会破坏耦合和参考）。3) 带状线 vs 微带线：差分阻抗受上下参考平面距离影响，内层（带状线）和外层（微带线）结构不同，外层还受阻焊影响。4) 测量方式：差分阻抗测试要用差分探针/正确的TDR差分连接，测量时探针的寄生和接触会影响结果；coupon设计要同层同结构（差分coupon要单独设计，不能用单端coupon代替）。5) 阻焊：外层差分微带线的阻焊覆盖会改变有效Dk和阻抗，差分结构对阻焊厚度敏感。6) 过孔/换层：如果测的是带过孔的差分链路，过孔（残桩、反焊盘）会引入阻抗不连续，coupon测试通常测直走线，与链路实测会有差异。7) 参考平面回流：差分信号在参考平面上的回流（地回流）要连续，回流路径不连续会影响阻抗。8) 模式转换：差分对不对称（线宽/线距不均）会产生共模分量，测量时可能看到模式转换（Scd/Sdc），说明结构不对称。排查思路：先确认测量（差分coupon、差分探针、参考面）→ 再核对Dk/线宽/线距/介质厚度 → 敏感性分析（分别调线距、线宽、Dk看哪个解释差异）→ 用差分coupon实测标定模型。差分阻抗比单端更容易受耦合和结构因素影响，要逐项排查。

追问 4：仿真和实测差多少算正常？什么时候需要担心？

仿真和实测的一致性需要结合公差和场景判断：1) 阻抗公差背景：PCB阻抗设计目标通常±10%（比如50Ω目标，规格45-55Ω），这本身包含了加工公差（线宽、介质厚度、铜厚）和测试误差。所以仿真与实测在±10%范围内、且实测落在设计规格内，一般认为是正常的。2) 具体判断：a) 偏差在±2-3Ω以内（50Ω目标）通常很好（考虑加工公差和测量误差）；b) 偏差在3-5Ω要看方向：如果实测和仿真方向一致（都偏同一侧）且实测在规格内，可以接受；如果仿真在目标上而实测偏出规格，需要排查；c) 偏差超过5Ω或接近规格边缘，要排查原因（测量、模型、公差）。3) 不能只看阻抗：a) 阻抗只是一部分，还要看趋势（频段内阻抗曲线形状、差分阻抗的一致性）；b) 如果仿真-实测差异在不同位置/不同coupon上一致，说明是系统性偏差（模型参数或加工）；如果分散，可能是测量或局部工艺问题；c) 高速链路还要看眼图、损耗（S参数、插入损耗）对比，阻抗只是基础。4) 什么时候担心：a) 实测超出规格（阻抗不合格）；b) 仿真显示收敛而实测明显偏差（说明模型或测量有问题）；c) 差异方向不稳定、复测不一致（测量问题）；d) 高速链路实际误码/眼图不满足而仿真预测满足（深层模型问题）。5) 处理：用敏感性分析判断差异主因，用coupon实测标定模型，把模型参数校准后再用于链路级仿真。总结：“差多少算正常”要看公差和规格，关键是差异能否解释（归到Dk/线宽/厚度/公差）和是否影响最终指标（链路眼图/误码），而不是单纯追求仿真实测零误差。

追问 5：仿真时线宽、介质厚度、Dk这些参数对阻抗的敏感性怎么分析？有什么用？

敏感性分析是阻抗仿真的重要工具，用来判断“哪个参数对结果影响大、差异主因是什么”：1) 方法：在仿真工具里，固定其他参数，逐个让某个参数在合理范围变化（如Dk±5%、线宽±10%、介质厚度±10%、铜厚变化），观察阻抗的变化量，得到每个参数的“敏感性”（每变化多少引起阻抗变化多少，如线宽每变化1mil阻抗变化约XΩ，或Dk每变化0.1阻抗变化约YΩ）。可以把结果画成敏感性曲线或表格。2) 作用：a) 定位差异：当仿真与实测差NΩ时，查敏感性表，看是Dk偏多少、线宽偏多少、厚度偏多少能解释这个差异，结合加工公差判断哪个最可能；b) 设计裕量：知道哪个参数敏感，就在该参数上留裕量（比如线宽敏感，设计目标别卡在规格边缘）；c) 优化设计：如果某个结构对参数太敏感，考虑调整（如换叠层、改线宽目标）降低敏感性；d) 标定模型：结合coupon实测，反推最可能的实际参数组合。3) 举例：50Ω微带线，仿真显示线宽每变化±0.05mm阻抗变化约±2Ω、介质厚度每变化±10%阻抗变化约±3Ω、Dk每变化±5%阻抗变化约±2Ω。实测比仿真低4Ω，最可能是介质厚度偏薄或Dk偏高（结合公差范围判断），而不是线宽（线宽要偏宽很多才能解释，不太现实）。4) 注意：敏感性是局部的（在小范围内近似线性），大范围变化时非线性；差分阻抗还要考虑线距和耦合的敏感性；要结合加工公差的实际范围判断“哪个参数更容易偏”。面试里能讲出用敏感性分析定位差异主因并指导设计裕量，说明你有系统化的仿真-实测闭环方法。
