TXS/TXB电平转换器最容易踩的坑：负载太重
电平转换看起来是硬件里很简单的一块：A侧1.8V或3.3V，B侧3.3V或5V，找一颗“Auto-Bidirectional”芯片接上就行。
真正调板时却经常不是这样。输入方波很干净，经过转换以后高电平只剩2.5V；或者边沿先冲到3.3V，几纳秒后又掉下来；I²C短线正常，一接连接器或长线就开始偶发错误。
这类问题最常见的根因不是电压范围，而是没有搞清TXS、TXB到底靠什么驱动负载。
TXS0108E并不是传统意义上A进B出的Buffer。它中间是Pass-Gate结构，并配合内部Pull-up和Edge-Rate Accelerator。
边沿刚变化时，One-Shot会短时间帮你把电平拉快；几纳秒以后，这个增强动作结束，稳态高电平主要依靠内部Pull-up和外部驱动端共同维持。
所以你看到一种很典型的波形：上升沿瞬间冲得很漂亮，随后电压慢慢掉到一个中间值。很多时候就是外部负载太重，短暂的Edge Accelerator结束以后，内部上拉根本扛不住。

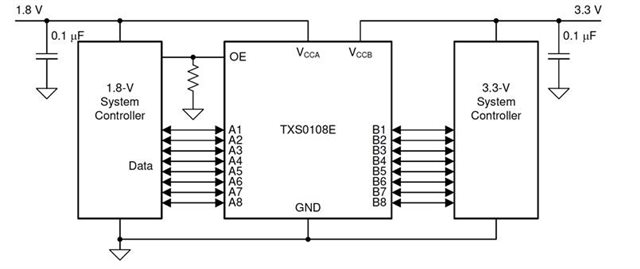

图1：TXS0108E连接不同电压域的典型应用，A/B端都属于双向信号节点。
TXS系列更适合Open-Drain场景，也兼容一定条件下的Push-Pull；它内部带上拉结构。
TXB系列主要面向Push-Pull自动方向检测，输出驱动设计也比较特殊，不适合被很强的外部Pull-up/Pull-down拉住。
如果把TXB直接拿去做I²C，或者在TXB线上挂很强的外部电阻，经常会出现方向判断和电平问题。
反过来，把TXS拿去硬推低阻终端、长电缆或大电容，也不是它擅长的工作。真正选型前，先确定接口是Open-Drain还是Push-Pull。

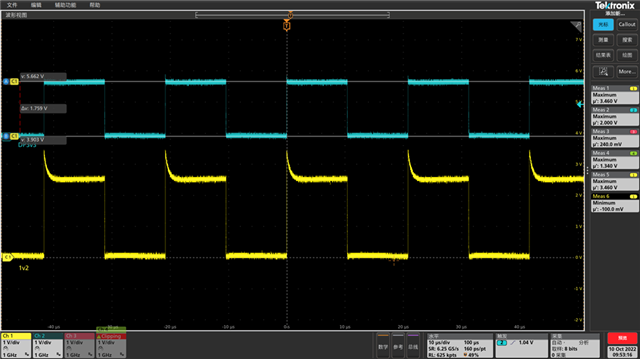

图2：实测中高电平先被快速拉高，随后跌到约2.5V，典型反映了稳态负载与内部上拉之间的冲突。
线越长，寄生电容越大。连接器、排线、示波器探头都会继续往上加。
TXS的Edge Accelerator只工作很短时间，如果负载电容太大，这段时间根本来不及把节点完整拉到目标电压。
更麻烦的是，长线的反射和振铃还有机会再次触发内部One-Shot，结果波形不是单纯“慢”，而可能出现额外振荡。
TI公开支持案例里就明确提到，长Trace、Connector或Cable加重电容负载后，TXS的Edge Accelerator可能被反复触发。
很多工程师做I²C时形成了肌肉记忆：SDA、SCL一定加4.7kΩ。
但TXS本身已经有动态内部Pull-up。再并一个很强的外部上拉，低电平时驱动端必须额外吸更多电流，VOL会被抬高。
如果外部是Pull-down，问题更直接：它会和内部上拉形成分压，高电平可能根本上不去。TI实际案例中就出现过3.3V目标最后只有约2.5V的情况。
所以这类芯片不能只看原理图符号。内部结构决定了哪些“常规习惯”在这里反而会出问题。
图3：TXS内部包含Pass-Gate、Pull-up以及One-Shot边沿加速结构，不能把它当普通Buffer理解。
第一，示波器同时看A、B两侧，不要只看接收端。观察的是边沿、稳态高低电平以及有没有二次振铃。
第二，临时去掉外部Pull-up/Pull-down、断开长线或减少挂载节点。波形立刻变好，就已经很说明问题。
第三，如果信号方向其实永远固定，就别为了“省一个DIR脚”强行上Auto-Bidirectional。固定方向的TXU、74LVC/T系列往往更好调，也更能驱动实际负载。
第四，长距离传输不要把普通逻辑电平转换器当Line Driver。几十厘米甚至几米的Cable，应该重新看驱动能力、终端和接口标准。
电平转换真正容易踩坑的地方，不是1.8V能不能转3.3V，而是转换以后那根线到底要带什么负载。
