功分器空着一个端口，另一路会发生什么？
实验室里特别容易发生这种事：一只二路功分器，本来只想用其中一路，另一只SMA口懒得接，就直接空着。
频谱仪上照样能看到信号，于是很自然地觉得“另一口不用，空着就行”。
低要求测试里它可能真的还能用，但如果你在看幅度、VSWR、隔离度或者做两路一致性测试，这个空端口已经不是“什么都没接”，它其实是一个非常严重的Mismatch。
绝大多数实验室RF系统是50Ω。功分器设计时，也默认输入和输出端口连接50Ω环境。
二路等功率Splitter的理想结果，是输入功率平均分到两个输出，每路理论上少3dB。
这里的关键不是“器件里写了50Ω”就结束，而是外部连接也要让每个端口看到接近50Ω。
如果某个输出直接开路，它看到的就不是50Ω，而是极高阻抗，能量会被明显反射回来。
图1：二路功分器由公共端S向A、B两个输出分配信号。
一个做得好的功分器会尽量提供Output-to-Output Isolation。Wilkinson或变压器型功分器内部通常都有专门的隔离路径或电阻。
但Isolation不是无限大，端口Mismatch反射回来的能量仍可能重新分配到公共端、隔离电阻和另一个输出。
于是你可能看到三个变化：输入Return Loss变差，正在使用的那一路幅度出现偏移，两个输出之间的Isolation也发生变化。
Mini-Circuits的应用资料用短路输出举过例子：一个输出严重失配时，反射功率会重新进入Splitter并改变其他端口的功率关系。

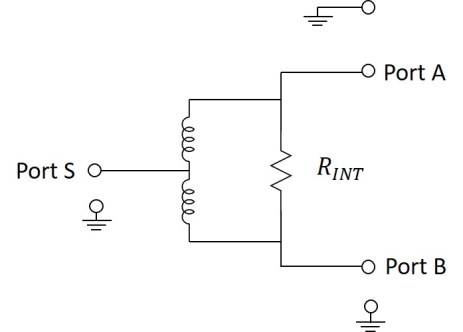

图2：实际功分器内部通过变压器与隔离电阻建立端口匹配和输出隔离。
把未用端口接到匹配的50Ω Terminator，相当于让本来分到这一支路的能量被负载吸收，而不是重新反射回去。
这样功分器更接近它原本的设计条件，另外一路的Insertion Loss、输入匹配和Isolation也更可控。
因此正规的Splitter插损、隔离测试都会要求Unused Ports正确终接。Mini-Circuits在测试说明里也明确写到，多路功分器测量时，所有未使用端口应接合适的终端阻抗。
低频、低功率测试里，一只普通50Ω Load通常够用。
频率升高以后，还要看这个Terminator在目标频段的Return Loss/VSWR。标称50Ω不代表10GHz时仍然接近理想50Ω。
功率也要看。功分器每一路分到的能量最终会进终端，如果输入功率比较大，负载的额定功率必须够。
做精确Isolation测试时，公共端S口的匹配尤其敏感。Mini-Circuits甚至建议，终端的Return Loss最好与目标Isolation量级相匹配。

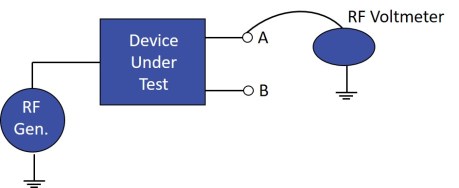

图3：测量功分器参数时，未测端口需要处于规定的匹配终端条件。
同一只无源功分器往往可以反过来当Combiner用，但端口角色变了以后，Mismatch影响的位置也会变化。
做Combiner时，如果公共Sum Port匹配不好，反射会重新跑回两个输入端，直接破坏Input-to-Input Isolation。
所以不论你是“一分二”还是“二合一”，都不要只看“哪个口现在没信号”。射频里，没信号的端口也必须有正确的阻抗环境。
最简单的现场规则就是：只要器件说明这是50Ω多端口网络，而某个端口暂时不用，先给它一个合格的50Ω终端，再谈测量结果。
