模拟电路 · 负反馈 · 闭环增益
加了负反馈，增益为什么变小反而更稳？
别把“放大倍数下降”当故障
负反馈牺牲一部分开环增益，换取更可控的闭环增益与参数敏感度

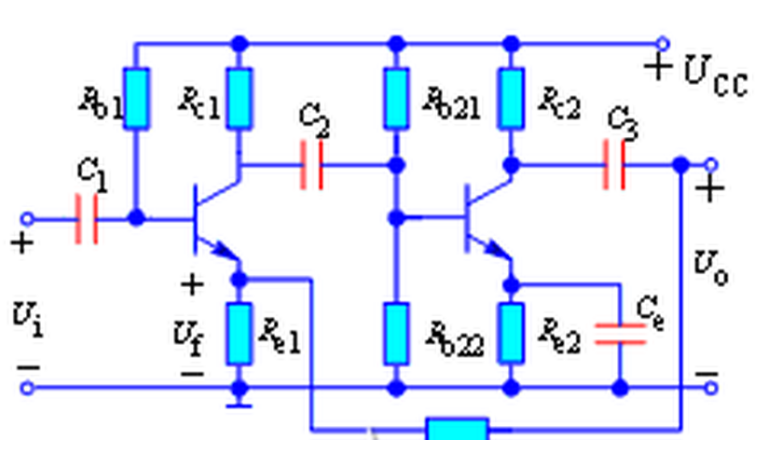

图 1 电压串联负反馈放大电路
放大电路引入负反馈后，净输入减小，闭环增益通常低于开环增益；同时，闭环结果对器件开环增益变化更不敏感。它不是无条件变好：频率响应、相位裕量、噪声和输出能力仍需单独验证。
仿真里开环能放大很多倍，一闭环增益却明显下降，很容易被认为是‘反馈吃掉了信号’。
但工程设计真正要的是可预测的闭环结果。增益大却随器件、温度和频率漂移，并不比增益小而稳定更有用。
先看求和点：反馈到底减掉了什么源文档用电压串联负反馈电路说明：输出的一部分返回输入端，与原输入按相反作用叠加，净输入减小，因此闭环增益低于开环增益。
这里的‘下降’是设计结果。只要闭环增益符合系统目标，就不能把它单独判成故障。
增益变小以后，为什么批次差异反而被压住

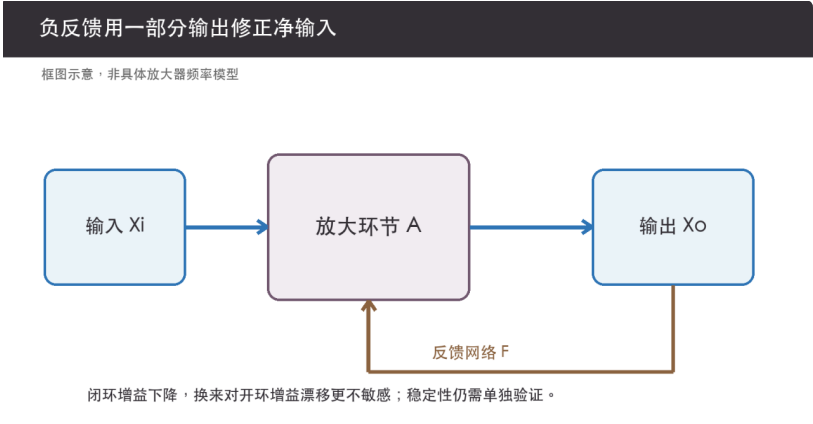

图 2 输出经反馈网络返回输入端的闭环关系（原理示意）
当开环增益因为器件离散、温度或电源变化而波动时，负反馈会通过输出回送抵消一部分变化。反馈深度足够且环路有效时，闭环增益主要由外部网络决定。
这也是为什么外部电阻、反馈路径和接地质量会变得重要：闭环精度只能和反馈网络本身一样可靠。
失真、阻抗和带宽会跟着环路一起变化

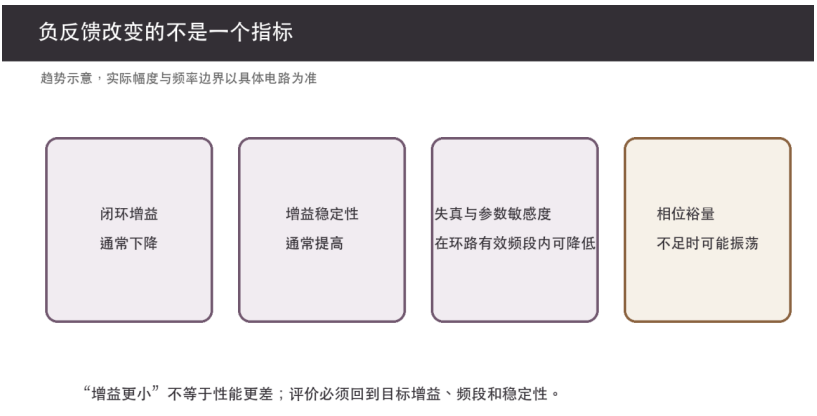

图 3 负反馈对增益、稳定性、失真与相位裕量的影响趋势
负反馈在环路有效频段内常能降低非线性失真和参数敏感度，并改变输入／输出阻抗；但这些收益都有组态和频率条件。
相位滞后出现后，负反馈也可能变成正反馈若高频相位滞后让反馈由‘相减’逐渐变成‘相加’，闭环可能过冲、振铃甚至振荡。负反馈本身不是稳定性的保证。
设计评审从环路目标倒着走1. 先定义闭环增益、带宽和允许误差。
2. 确认反馈取样的是电压还是电流、输入端怎样叠加。
3. 核对反馈网络阻值、偏置电流误差与寄生参数。
4. 用阶跃响应、频率响应或适用的环路分析验证稳定性。

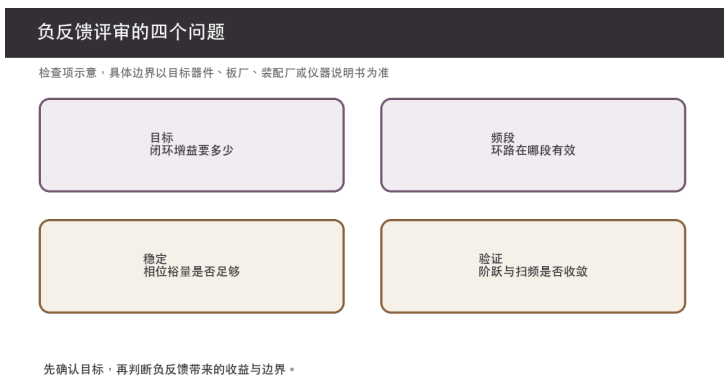

图 4 负反馈评审的目标、频段、稳定性与验证四项闭环
别用这三句话判断负反馈· 增益下降就是接错：闭环增益本来就应低于开环增益。
· 反馈越深越好：还要受带宽、噪声和相位裕量限制。
· 直流正确就够：高频寄生可能改变反馈极性与环路增益。
工程判断：负反馈的价值不是让放大器‘更能放大’，而是把输出变成可控的闭环结果。评价它要同时看目标增益、频率范围和稳定性。
把增益交给闭环，也要把稳定性留给验证看到闭环增益下降，先问它是否落在目标值，而不是先拆反馈。
真正需要警惕的，是增益、带宽和相位裕量没有被同一张设计表约束。
