外部复位没用，MCU为何必须断电才恢复？
外部复位只重启逻辑，不能保证退出异常供电通路或闩锁状态
瞬态后MCU只有断电才能恢复，说明故障已经超出普通程序跑飞的边界。可能涉及闩锁、电源域异常或必须由上电序列清除的状态，需要用电源电流和掉电过程进一步分类。
设备受到EFT或ESD干扰后完全不响应，看门狗没有拉回来，手动把RESET脚拉低也无效。切断电源几秒再上电，所有功能又恢复正常。只要能重启，问题很容易被归结为“软件偶发死机”。
外部复位没用、断电有效，是一个很重要的故障边界。RESET通常重置数字逻辑，却不一定切断I/O注入电流、异常电源通路或芯片内部需要掉电才能退出的状态。断电恢复可以缩小排查范围，但不能单凭这一点宣布已经证明闩锁。
瞬态电流不只从电源脚进入
外部线缆上的尖峰可能先到达I/O，超过保护结构导通条件后，电流进入芯片电源轨或基板。资料中的路径图显示，信号脚、电源轨和板级回路可以形成多条替代通路，受影响的不一定只是当前引脚功能。
如果输入端串联阻抗、钳位与回流路径设计不足，注入电流会抬高局部电源或流向其他敏感模块。MCU旁边增加去耦电容，只能改变其中一段阻抗，不能自动封住所有入口。

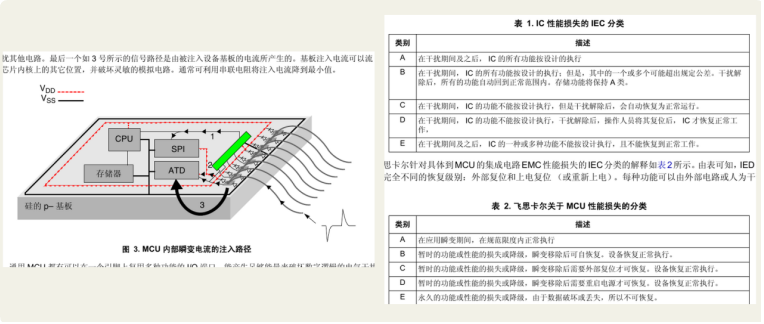

图1 瞬态可经I/O、保护网络和基板注入MCU内部
**先画出注入与回流路径，再讨论复位方式。**
恢复方式本身就是故障分级瞬态免疫评价会区分干扰期间仍正常、干扰后自动恢复、需要外部复位、需要重新上电以及永久失效。每一级背后需要的恢复动作不同，不能只记录一句“测试后功能正常”。
若设备必须外部复位，数字逻辑或存储状态可能已经偏离；若必须断电，排查还要覆盖电源域、闩锁和供电反灌。测试记录应明确恢复动作和等待时间，否则同一个现象在不同团队手里会被分成不同问题。
图2 IEC性能分类按干扰期间和干扰后的恢复能力区分
断电有效，也要确认电真的掉干净有些板卡主电源已经关闭，通信线、调试口或GPIO仍通过保护二极管向MCU反向供电。电源轨没有降到足够低，内部状态就未必经历完整的上电复位，所谓“断电重启”也可能因等待时间不同而结果不同。

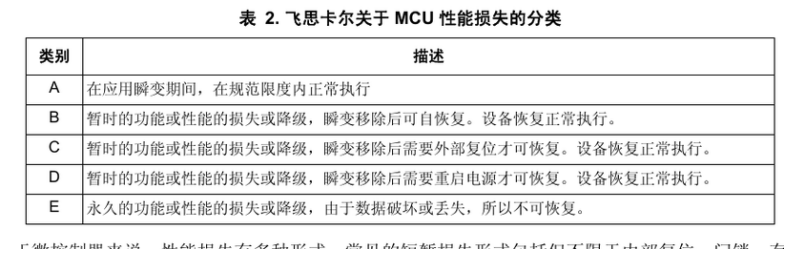

图3 MCU失效分类中，需要外部复位与需要重启电源是不同等级
抓取掉电曲线时同时看主电源、备用电源和关键I/O。若拔掉某根外部线后才能稳定恢复，重点应转向反灌路径，而不是继续增加RESET脉宽。
**只有电源域和注入通路都退到安全状态，才算完成一次真正掉电。**
用电源电流区分普通跑飞与异常导通程序跑飞时，电源电流可能仍接近正常运行；闩锁或异常供电通路则常伴随静态电流上升、局部发热或某个I/O电压被钳在异常位置。测试时在干扰前、故障后和复位后分别记录电流，比只观察串口是否输出更有信息。
图4 电源与信号入口滤波用于在系统边界限制瞬态注入
若电流异常，立即断电保护样机，不要反复长时间维持故障。之后再在限流条件下缩小入口，比较信号滤波、串联电阻、钳位位置和接地返回的变化，避免把可恢复失效拖成永久损伤。
整改要让恢复方式回到更低等级有效整改不只是“这次没有死”。应在相同工况下确认故障从需要断电，降到外部复位可恢复、自动恢复，最终达到目标等级。每次只改变一个入口或回流条件，才能知道是哪条路径起作用。
外部复位、看门狗和电源监控仍然重要，但它们是恢复层，不是瞬态入口设计的替代品。真正的闭环是限制注入电流、提供低阻抗返回、守住电源域，再用复位体系处理残余异常。
闩锁常被描述为芯片内部寄生PNPN结构被触发并维持导通，但具体器件是否存在同样路径、触发电流和维持电流，需要回到芯片工艺与数据手册。工程现场更稳妥的说法是先记录“需断电恢复且电流异常”，再通过限流、温升和入口注入实验逐步确认。
复位脚自身也可能是注入口。长线、外部按键或调试连接器把瞬态直接带到RESET，内部滤波和施密特触发器未必能覆盖所有脉宽。外部复位电路要同时考虑正常上电、人工复位和瞬态钳位，不能只把复位脉宽做得更长。
多电源域MCU还要检查掉电顺序。核心电源先掉、I/O电源后掉，或模拟电源通过传感器继续上电，都可能让保护结构承受不期望的电流。电源监控只观察一个电压时，可能已经释放复位，但其他域尚未进入合法状态。
整改完成后可重复相同瞬态等级，并把故障后电流、恢复动作和功能完整性作为三项判据。仅看到串口重新打印启动信息还不够，存储、ADC、通信和输出驱动都应回到正常范围，才能排除某个模块仍处在降级状态。
结论外部复位无效而断电有效，说明问题可能已经跨过普通数字逻辑边界。它提示你检查闩锁、反灌和上电序列，却不能单独证明其中任何一个。
把恢复等级、电源电流和掉电曲线一起记录，才能从“偶发死机”走到可验证的硬件路径。
