输入只抖几毫伏，比较器为何反复翻转？
比较器没有迟滞时，输入每次跨过同一阈值都会翻转；几毫伏噪声足以制造一串数字脉冲
模拟输入只抖了几毫伏，ADC看起来也不算严重，比较器中断为什么连着进了好几次？因为比较器关心的不是噪声占满量程的比例，而是差分输入有没有反复越过零点。
输入边沿越慢，在阈值附近停留越久，噪声、纹波和地弹越有机会把结果来回推。数字逻辑看到的不是“几毫伏”，而是一串完整的高低电平。
解决办法要围绕噪声幅度和发生时段选择：迟滞建立稳定窗口，滤波降低宽带噪声，消隐窗口屏蔽已知开关瞬间。
阈值附近，微小噪声会被变成完整翻转
比较器输出取决于正负输入之差的符号。没有迟滞时，门槛只有一条线，输入在这条线两侧来回摆动，输出就会反复翻转。
图1 输入在阈值附近抖动时，输出会出现窄脉冲
示波器上常见主波形只有一次越阈，但把局部放大后，会看到窄脉冲或抖动。中断、定时器捕获和保护逻辑都可能把它们当成真实事件。
先同时测两路输入和输出。只看传感器一路，无法知道参考阈值本身是否也在抖。
参考电压若来自DAC或分压网络，其输出阻抗和去耦同样重要。比较器翻转瞬间的内部耦合可能扰动参考端，让本来固定的门槛出现短暂移动。测量时两路输入都要使用短回路。
慢速传感器输入尤其容易抖动，因为信号越过迟滞窗口需要更长时间。若应用允许，可提高前端斜率或在数字侧确认稳定时间，缩短不确定区。
迟滞把一个门槛变成两个门槛迟滞让上升翻转和下降翻转使用不同阈值。输出一旦翻到高电平，输入必须回落到更低的门槛才会翻回。

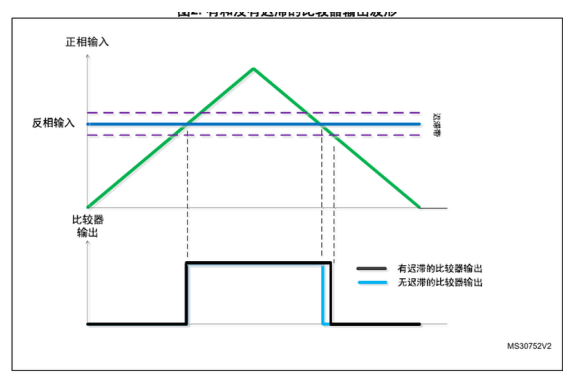

图2 有迟滞时，上升与下降翻转点被拉开
窗口宽度应覆盖输入噪声、参考噪声、偏置误差和期望裕量。迟滞太小仍会抖，太大则会改变触发点并引入可见的测量偏差。
MCU内部比较器若提供多档迟滞，应核对器件系列的实际典型值和范围，不能把另一个型号的档位直接照搬。
输入源阻抗较高时，比较器输入偏置电流和采样开关也可能造成电压偏移。加迟滞电阻会进一步改变等效源阻抗，门槛计算必须把传感器输出阻抗一起放进去。
迟滞阈值要用上升和下降两次扫描实测。只从寄存器档位推断毫伏数，可能忽略器件公差、输入共模和供电变化。
滤波与迟滞解决的问题不同RC滤波可降低高频噪声，却会减慢输入边沿。边沿变慢后，若迟滞不足，信号在阈值附近停留更久，反而可能更容易受低频扰动。
图3 唤醒型比较器也要在功耗、响应和阈值稳定间取舍
迟滞直接改变判决规则，对阈值附近的往返最有效；数字滤波则可要求输出连续稳定若干采样后才确认。
响应时间严格的过流保护不能随意加大RC。应先计算允许延迟，再在模拟迟滞、数字确认和硬件关断之间分配。
数字滤波适合允许延迟的状态检测，却不能替代硬件级快速保护。若故障必须在一个PWM周期内关断，应优先使用比较器直连定时器或关断逻辑，再用软件读取状态做记录。
输出毛刺进入中断前，还要确认GPIO或内部路由是否具有额外滤波。不同触发路径的延迟和采样方式不同，同一个比较器输出可能在多个外设里表现不同。
已知噪声发生在固定时刻，可用消隐窗口电机PWM或开关电源在边沿附近会产生确定的尖峰。若这段尖峰不是需要保护的真实电流，可用定时器与比较器联动，在短窗口内屏蔽输出。
消隐只应覆盖已知噪声时间，不应遮住可能发生的真实故障。窗口起点、宽度和保护恢复条件要用波形验证。
图4 消隐窗口只过滤PWM边沿附近的伪过流脉冲
更稳妥的流程是：先减小布局耦合和参考噪声，再设置必要迟滞，最后只对剩余的同步尖峰增加最短消隐。
消隐窗口结束时也可能产生边界问题。真实故障若恰好在窗口末端发生，比较器输出和定时器采样关系要有明确设计。建议扫动故障相位，验证整个PWM周期，而不是只测固定触发点。
保护逻辑恢复也要防止重复触发。故障消失后若输入仍靠近阈值，立即重新使能会形成开关振荡，应定义清晰的恢复门槛和最小等待条件。
结论比较器把毫伏级越界变成完整数字边沿，这是它的功能，不是异常。异常来自阈值窗口、噪声和时序没有一起设计。
量出噪声峰峰值和越阈速度，再决定迟滞、滤波或消隐。用固定延时硬压中断，通常只是把根因藏起来。
验证完成后保留三张波形：无迟滞的抖动、有迟滞后的稳定翻转、加入消隐后的同步结果。三张图能分别证明噪声机理、阈值窗口和时序过滤是否真正生效。
如果比较器直接触发安全关断，验证还应包含传感器断线、参考源异常和输入超范围。迟滞可以抑制抖动，却不能自动处理这些故障模式，系统仍需定义确定的安全状态，并记录恢复条件与故障锁存逻辑，便于复测。
