时钟频率不高，边沿为何仍会辐射？
时钟重复频率决定多久翻转一次，上升下降时间决定一次翻转里包含多高的频率成分
时钟只有100kHz，为什么频谱上会冒出几十兆赫兹甚至更高的成分？因为数字时钟不是正弦波。每次翻转都在很短时间内推动电流改变，快速边沿自然带来宽频能量。
如果回流路径又绕得很大，这些高频电流就会通过环路和共模路径辐射出去。降低时钟重复频率可能减少翻转次数，却不一定消除每次边沿的高频尖峰。
排查时应把频率、边沿和回流环路分开看。
真正拉高频谱上限的是边沿时间
一个周期很长的脉冲，也可能拥有很快的上升沿。频谱的基线间隔与重复频率相关，高频包络则明显受上升下降时间控制。

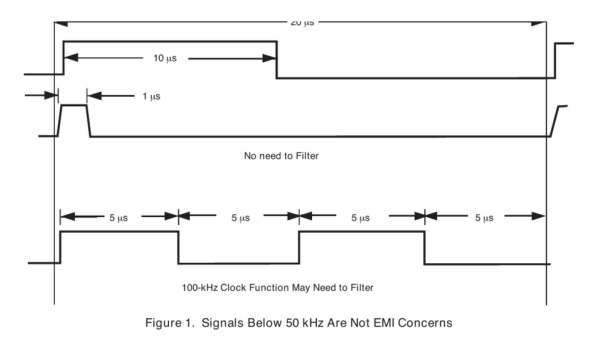

资料中的对比波形说明，单个窄脉冲和较低频率的时钟都可能含有快速转换。不能因为时钟数字不大，就默认它只产生低频问题。
图1 较低重复频率仍可能包含很窄的电流脉冲
先在源端测上升时间。探头带宽、接地方式和测量点会影响结果，长地线自身的振铃不能当成板上边沿。
频谱上谐波是否明显，还与占空比和抖动有关。占空比改变会重排偶次、奇次谐波，抖动则可能把离散能量铺宽。分析时要保存时域波形，避免只凭某一根频谱线判断源头。
同一时钟经不同缓冲器后，逻辑频率不变，边沿却可能快很多。因此器件替换或驱动强度设置变化后，即使功能完全正常，也应重新看EMI。
每个边沿都要沿回流环路走完输出驱动器把电荷送到接收端，电流还要从接收器地脚沿参考结构回到源端。信号线与回流路径围成的面积，就是高频环路。
图2 信号、旁路与晶振电流都存在各自的闭合环路
参考面被切开、换层缺少回流过孔或连接器地针太远，都会迫使回流绕行。环路面积增大后，相同边沿电流更容易转成辐射。
靠近晶振、连接器和板边的回流断点尤其敏感。只在信号线上加滤波，却不修复回流，改善往往有限。
回流路径并不总是板上最短的几何线。高频电流会选择最低阻抗路径，通常贴着信号在参考面下方返回。参考面中断后，它会寻找最近的跨层电容、地过孔或连接器地针，形成意想不到的大环路。
跨分割走线的危险在于回流被迫绕到分割连接处。信号线看起来只多走几毫米，回流可能多绕数厘米，环路面积和公共阻抗都会明显增加。
共享阻抗会把差模推成共模理想差模电流沿信号去、沿回流回，外部场部分抵消。若两条路径共享一段阻抗，其他开关电流会在这段阻抗上产生电压，让信号和回流同时抬升。
图3 差模与共模的传播路径不同，整改手段也不同
一旦两根导体对外呈现同相电压，线缆、接口和外壳就更容易被激励为共模天线。频谱超标位置常不只由时钟基频决定。
排查可比较差模和共模电流，并逐段寻找公共地阻抗、长回流和跨分割位置。
线缆被激励后，板内很小的共模电流也可能产生明显辐射。接口处若没有连续地参考和360度屏蔽连接，内部边沿噪声容易沿线缆离开机壳。近场探头与电流钳可帮助区分板上辐射和线缆共模。
近场探头扫到某个芯片最强，不一定说明芯片是最终辐射体。它可能只是噪声源，真正有效天线是另一端线缆。需要结合电流钳和断线对照确认传播链。
减缓边沿，要放在源头并验证时序余量
源端串联电阻可与驱动器输出阻抗、走线电容共同减缓边沿，降低高频电流尖峰。位置应靠近源端，否则前段走线仍以最快边沿被激励。
阻值不能照搬经验。过大可能破坏电平建立时间、接口时序或产生新的反射。应在满足接收端时序和门限的前提下，逐步增加阻尼并观察频谱。
图4 低频时钟的每次快速转换仍需要独立评估
若信号只在板内短距离传输，先缩小回流环路，再决定是否减缓边沿。结构和波形一起改，结果更可解释。
串联电阻位置离源端越远，电阻前面的走线越长，这段走线仍承受原始快边沿。布局阶段应预留靠近驱动脚的阻尼位，并避免让测试点和分叉位于电阻之前。
接收端波形要与EMI一起验收。边沿被减缓后，门限穿越时间、抖动和建立保持余量仍满足接口要求，才算工程上可用的折中。
结论
“频率不高”只能描述翻转节奏，不能替代边沿测量。高频辐射来自快速电流变化，以及它走过的真实回流环路。
下一次看到高次谐波，先量上升时间和回流路径，再考虑源端阻尼。只把时钟频率往下调，可能没有碰到主因。
整改要一次只改一个变量：先修复回流，再调整阻尼，最后处理接口共模。每次保存时域和频域对照，才能知道下降来自边沿变慢、环路变小还是线缆电流减小。
选取整改方案时还要考虑量产离散。边沿、驱动阻抗和板材参数都有公差，样机刚好压线不是稳健结果。至少用快慢器件角、不同板次或阻值档位确认频谱余量，并保留接收端时序对照与探头位置，方便复测。
