同事调EMC，整整改了两天，示波器探头、频谱分析仪、近场探头轮番上，换屏蔽罩、加磁环、调时钟走线，愣是没把辐射骚扰那个尖峰压下去。最后把板子翻过来一看，板内一根扁平排线裸奔着从MCU伸到外接传感器，问题就出在这儿。
这种情况我见过不止一次。辐射骚扰超标，很多人第一反应是去查芯片、查时钟、查电源完整性，结果EMC的"真凶"其实是一根不起眼的线缆。
排线为什么是辐射源排线本身不"辐射"，但它容易形成一个有效辐射天线——前提是上面有高速变化的电流。
排线辐射的根源，是环路面积大。信号线出去，电源/地线回来，电流在这条环路里流动时，相当于一个小型环形天线。频率越高、环路面积越大，辐射效率越高。扁平排线、飞线、外接连线，天生就是"大环路"体质。
扁平排线是典型的"大环路"结构，环路面积一大就成了天然辐射天线
还有一种是共模电流。线缆对地的寄生电容形成共模回路，共模电流沿线缆流到接地端，把整根线缆变成了单极天线，辐射效率比差模高得多。
整改的5个核心点查出来是排线的问题，整改其实有套路。给你列5个验证有效的点：
- 电源和地走对位置——扁平排线里，电源线和地线要紧挨着排，间距越小越好。如果必须用现成的线缆，至少把电源和地分到排线的相邻位置，别让信号和地隔着七八根线。
- 加滤波电容——在排线进入板子的入口处，对每个信号线对地加100pF~10nF的小电容，把高频噪声旁路到地。电容选型要注意：电容自谐振频率要落在要滤的频段上，不然等于没加。
- 双绞或屏蔽——低速信号（I2C、UART、低速SPI）建议用双绞线，让回流紧贴信号线走；高速信号或对EMC要求高的场合，直接用屏蔽线，屏蔽层360度环接到金属外壳的接地点，别留"猪尾巴"。
- 走线路径避开"天线效应"——板内走线要避开排线"辐射方向"——即排线正上方和正下方的金属走线、铺铜。回流路径能压多扁就压多扁，环路面积是EMC的头号敌人。
- 共模扼流圈/磁环——如果线缆长度超过波长1/20，加颗共模扼流圈很有效。磁环绕在整根线缆上，注意让信号回流也穿过磁环，否则扼流圈起不到抑制共模电流的作用。

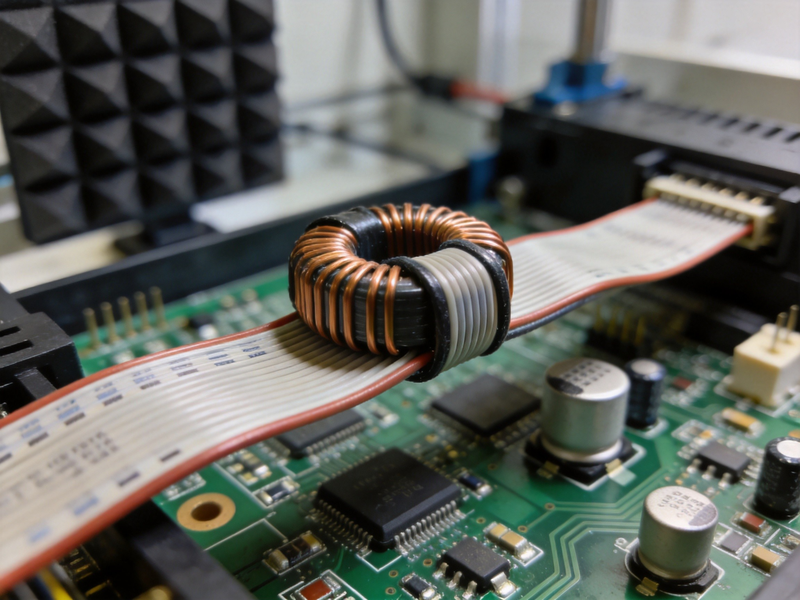

共模扼流圈/磁环：让信号回流也穿过磁环，扼流圈才真正起作用
别只看板子内部EMC出问题，80%是结构问题，20%才是电路问题。我那位同事调了两天没解决，本质上是把精力全放在了PCB上，忽略了板子和外部世界的连接——也就是线缆和连接器。
下次EMC跑挂，先问自己三个问题：
- 信号出去走的是什么线？
- 这根线有没有回流路径？
- 板子和外壳有没有可靠接地？
问完这三个，再去查芯片，效率会高很多。
排线处理这事，说难不难，说简单真不简单。它就藏在工程师"我没注意"的地方，等你查完两遍才发现。下次遇到EMC反复超标，记得先看看板子里那几根不起眼的线缆——很可能就省了你两天的加班。
