测试线多接5厘米，S参数为何变了？
S参数从来不是脱离端口位置的固定数字；测试线多出来的电长度，会直接写进相位结果
同一只射频器件，换了一根多5厘米的测试线，S21相位明显变化，S11轨迹也转了一圈。器件没动，为什么结果变了？因为网络分析仪报告的是校准参考面之间的行波关系，而新增测试线已经成为被测网络的一部分。
很多人把S参数当成器件标签，却忽略了端口参考面。参考面决定入射波和反射波在哪里定义，也决定传输线的相移、损耗和失配是否包含在结果里。
比较两次测量前，必须先回答：两边的参考面是不是都落在DUT连接器端。若一个停在电缆末端、另一个停在仪器端口，结果本来就不能直接对比。
参考面决定行波从哪里算起
S11是端口1反射波与入射波之比，S21是从端口1入射到端口2输出的传输关系。这些波量都定义在指定平面，不同平面对应不同的相位起点。
对多端口网络，每个端口都可以有自己的参考面。移动其中一个端口，只会给涉及该端口的S参数带来相应相位因子，其他端口组合不一定同样变化。

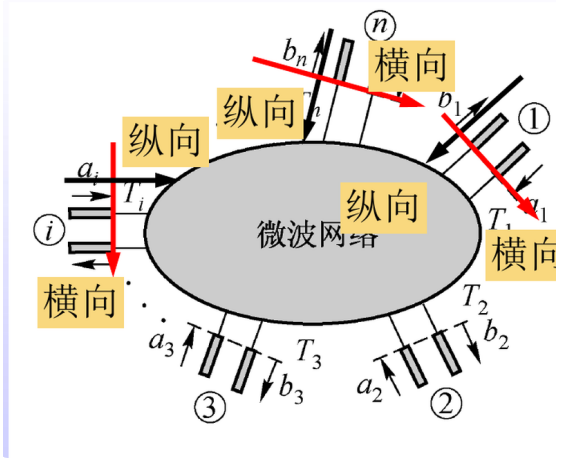

图1 各端口的入射波、反射波与参考面共同定义S参数
资料用入射波a和反射波b标出各端口方向。先把方向和参考面画清楚，后面的相位变化就能按传播路径理解，而不必靠记公式。
多接一段线，传输与反射经历不同路程在端口前增加电长度l，传输波会经过这段线一次；反射波从参考面到DUT再返回，要走两次。因此S11的相位变化通常对应往返电长度，S21则由两端新增长度之和决定。
在理想无耗、完全匹配的假设下，参考面移动主要改变相位，幅度不变。真实电缆存在衰减、连接器失配和弯折变化，幅度也会发生小幅改变。

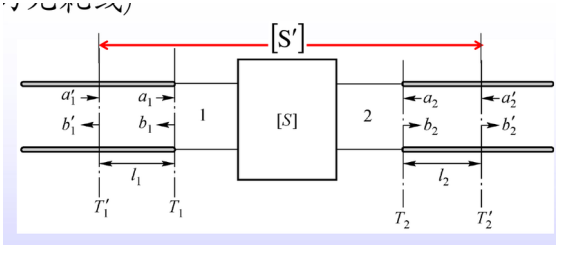

图2 两端参考面外移后，新增传输线被包含进测得的S参数
所以看到相位差时，不能立即判断器件延迟变了；看到幅度差，也不能全部归咎于DUT。先用直通件或已知标准验证新增测试链的损耗和相位。
5厘米不是固定相位，要看频率与传播速度相位等于传播常数乘电长度。相同物理长度在更高频率下对应更大的相位；同样5厘米，在不同介质、不同速度因子电缆中也不是同一个电长度。
相位超过360度后会折返显示，频扫图上常出现连续旋转。若只看单个频点，可能把整周相位遗漏；评估群时延或去嵌时要保持相位展开连续。

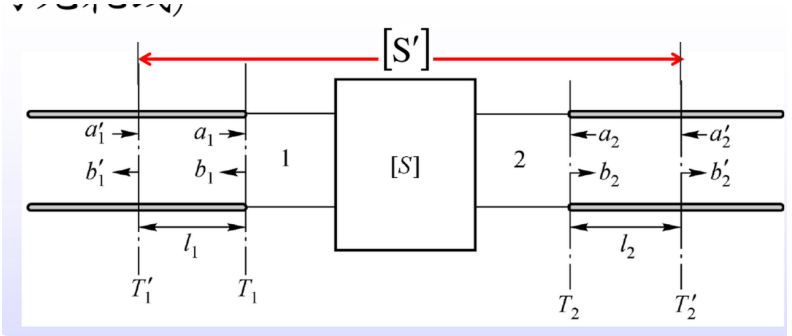

图3 参考面移动通过传播相位因子改变S11、S22、S12与S21
资料给出的关系式说明，反射项带两倍端口相位，传输项带两个端口相位之和。这个区别能解释为什么S11和S21不会按完全相同的角度旋转。
把比较统一到DUT端口最稳妥的做法是在最终测试线缆和转接结构上完成校准，让参考面落在DUT连接器。电缆位置、弯曲半径和连接力矩随后保持不变。

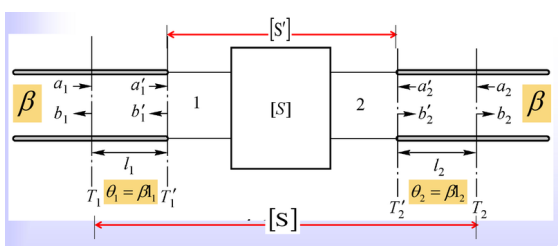

图4 参考面内移或外移，本质是把一段传输线加入或移出测量网络
若无法在DUT端校准，可使用port extension补偿已知电长度；结构更复杂、存在明显失配时，应使用夹具去嵌而不是只减一条线性相位。去嵌模型本身也要用直通、反射或验证件确认。
每份测量记录写明校准类型、参考面位置、线缆编号和温度。复测差异出现时，先核对这些条件，再进入器件失效分析，能避免大量假异常。
电缆弯折也会影响复现。高频柔性电缆的相位稳定性与弯曲半径、扭转和温度有关，校准后移动电缆可能把机械变化写进S参数。测试夹具应固定，连接后尽量不再重新摆放。
连接器重复插拔会引入相位与幅度不确定度。统一力矩、清洁端面并控制转接次数，可以减少把连接状态误判为DUT差异。精密比较时应先做多次连接重复性测试。
port extension通常按一段近似均匀传输线补偿电延时和损耗。若夹具包含焊盘过渡、弯折、不同阻抗或强反射，简单延伸无法消除多重反射，应建立更完整的二端口去嵌网络。
时域门控可以帮助隔离连接器或远端反射，但窗口选择会影响频域结果。它不是万能清洗工具，使用前要确认时域分辨率、门宽和旁瓣不会把DUT真实响应一起裁掉。
相位参考统一后，群时延才有可比意义。群时延由相位对频率的斜率得到，局部相位跳变、噪声和未展开相位都会放大误差。评估前应先检查相位连续性和频率步进。
生产测试若需要更换线缆，可用已知直通件定期记录幅相基线，并设置漂移限值。基线超限先校准测试链，不要直接把批量DUT判为异常，这能显著减少误报和重复复测。
保存Touchstone文件时也应记录端口阻抗与参考面说明。文件名只写器件型号，后来的人无法判断数据是否包含夹具和线缆，再精细的幅相结果也很难复用。
结论
S参数属于参考面，而不是脱离测试连接的器件标签。测试线多5厘米，改变的是测量起点到DUT之间的电长度，结果自然会变。
要比较器件、批次或温度，先把参考面统一到同一端口，再谈幅度和相位差。校准面一致，数据才真正可比。
