电感换大封装，EMI为何反而变差？
电感体积变大可能降低直流损耗，却也可能改变漏磁、寄生电容和高频回路，EMI并不会自动更好
DCDC样机为了降温，把电感换成更大封装、更高饱和电流的型号。温升确实下来了，EMI频谱却多出几根尖峰。有人继续加输入滤波，有人怀疑开关芯片。其实电感更换本身已经改变了高频耦合结构。
额定电流、DCR和电感量主要描述直流与低频能力，不能完整代表几十兆赫以上的行为。绕组层次、磁芯开口、屏蔽结构、寄生电容和底部焊盘都会影响磁场与电场如何离开封装。
工程判断是：更大封装解决的可能是温升和饱和，不一定解决EMI。新器件还会推动周边元件移位，使高di/dt回路和SW铜皮同时改变。
先把电感看成一个高频耦合器
开关电流在电感中周期变化，绕组和磁芯周围形成交变磁场。屏蔽电感能约束部分磁通，但屏蔽效果取决于结构、频率和装配，并非外观封闭就完全没有漏磁。
绕组与磁芯、绕组与底部铜皮之间还存在寄生电容。开关节点的高dv/dt会通过这些电容把电流耦合到地平面、散热结构或附近信号。
图1 模压模块把电感、功率芯片和高频去耦纳入同一封装路径
模压封装把电感、功率器件和高频去耦做得更紧凑，价值不只是省面积，更是缩短受控回路。但集成结构仍要按其推荐布局使用。
封装变大，周边布局往往也被迫变化大电感可能把输入旁路电容推远，让VIN到开关管的高di/dt环路变长；也可能扩大SW节点铜皮或压缩地回流通道。这些变化足以抵消磁件本身的改进。
图2 集成电感的分层结构说明封装内部也存在明确的电流与耦合路径
电感摆放方向也会改变漏磁与邻近回路的耦合。若敏感采样线、晶振或接口线从电感边缘穿过，旋转器件或调整走线层就可能明显改变近场结果。
换型评审不能只比较BOM参数。应把封装尺寸、焊盘、SW面积、去耦距离和底层回流同时画出来，确认新器件没有让关键回路绕行。
用近场与端口频谱区分问题来源近场探头贴近电感上方和四周扫描，可观察换型后强场位置是否转移。若电感附近增幅明显，而输入端传导频谱同步变化，磁件和热回路就是重要线索。

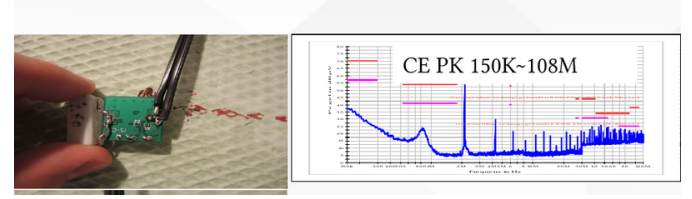

图3 传导测试应在固定工况下与电感附近扫描结果交叉判断
测试要保持输入电压、负载、开关频率、探头高度与方向一致。不同工况的频谱不能直接叠加比较，否则负载纹波和控制模式变化会掩盖封装差异。
传导改善、辐射变差，可能说明输入纹波受控但局部漏磁或共模耦合增强；两者都变差，则要优先检查回路面积、SW铜皮和去耦位置。
换电感按五项复核
第一看目标频率下的阻抗与自谐振，第二看饱和和温升，第三看屏蔽与封装结构，第四看器件摆放后高频回路，第五看近场和CE、RE频谱的共同变化。
如果只在某个窄频点变差，可结合振铃频率判断是否由新寄生形成谐振；若宽频抬升，则更像回路面积、边沿或共模路径整体改变。必要时配合示波器观察SW节点振铃。

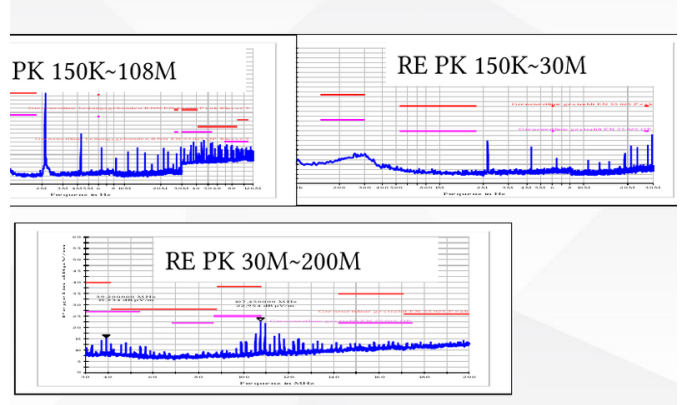

图4 CE与RE频谱要分别观察，不能用一个通过结果代替另一项
修复顺序优先是恢复紧凑去耦和回流、控制SW铜面积、调整电感方向，再评估阻尼或滤波。直接加大共模电感，可能只是把板内噪声推迟到线缆处。
电感数据手册中的屏蔽描述需要结合测试条件理解。不同厂商对磁场测量位置和频率的定义可能不同，不能只凭“shielded”字样横向排序。能拿到阻抗曲线和近场对比时，信息价值更高。
大封装常伴随更大的焊盘。焊盘与地平面之间的寄生电容、SW节点铜面积和过孔分布都会改变高频电流。封装替换后若焊盘库也变化，必须把PCB寄生当作新设计重新评估。
某些DCDC在轻载进入跳脉冲或不连续模式，电感电流波形和主导频率与满载不同。EMI换型比较应覆盖轻载、典型负载和满载，避免只在额定电流点得出结论。
近场探头适合找相对强点，不直接等于法规场强。探头姿态、距离和环面积都会改变读数。它的价值在于同一设置下比较改板前后，并把强点与具体回路、器件或线缆对应起来。
若电感温升下降但SW振铃上升，可能是新封装改变了功率回路寄生，而不是磁芯本身辐射更强。把近场结果与SW波形、输入电流探头和端口频谱对齐，才能避免把所有变化都归因于电感。
量产替代料评审应保存封装截面、阻抗曲线、饱和曲线和同板频谱。只用电感量、DCR、额定电流三列做替代，很容易在供应切换后重新引入EMI风险。
同一封装的不同磁芯材料也可能在高频呈现不同损耗和磁导率。替代料即使尺寸、感值一致，噪声峰值仍可能移动；验证时要保留原料与替代料的同板、同工况对照。
结论
电感换大后EMI变差，并不反常。温升、饱和和高频耦合本来就是三套不同指标，封装变化还会连带改变整块PCB的电流路径。
下次换型，保留一张同工况的近场扫描和CE、RE基线，再核对布局差异。这样才能知道改善来自器件，还是问题只是换了一个传播方向。
