复位RC时间够长，MCU为何仍会启动异常？
RC时间常数只能说明节点大致变化多快，不能保证它在每一种上电和掉电波形下都干净越过复位门限
复位电阻和电容按公式算下来，低电平时间远大于芯片要求，样机却在慢上电、短暂掉电再上电时偶发不启动。按一下复位键又恢复。这个现象通常说明问题不在“时间还不够长”，而在复位波形缺少确定的门限和放电条件。
MCU能否可靠启动，要同时满足电源进入有效范围、复位保持足够时间、NRST边沿明确，以及时钟和内部稳压已经稳定。RC只参与其中一段，无法替代完整电源时序。
尤其在电源斜率很慢或掉电不彻底时，电容初始电压和输入门限会改变复位释放时刻。用一次正常上电波形证明设计可靠，远远不够。
先看真实NRST网络，而不是只看公式
常见电路用上拉电阻、对地电容和按键形成复位。上电时电容把NRST暂时保持在低电平，随后通过电阻充电；按键则把节点直接拉低。

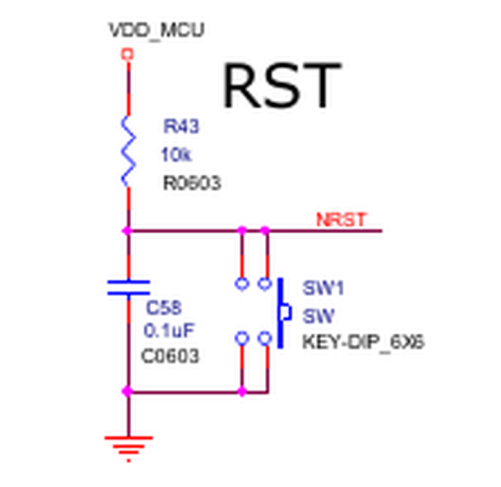

图1 真实EDA中的NRST由上拉、对地电容和复位按键共同构成
时间常数R乘C只描述理想指数过程。实际还有MCU引脚泄漏、内部上拉、按键和ESD结构、PCB污染以及电容偏差。门限又可能随电源和温度变化。
原理图复核要确认NRST没有被调试器、外部模块或长线额外加载，电容回地短而直接，按键释放后不会因走线耦合产生缓慢或反复过门限。
慢上电会让RC与电源一起爬坡电源快速上升时，RC节点相对容易形成明显延迟；电源本身缓慢上升时，上拉端也在移动，NRST可能以很慢的斜率穿过数字输入门限。

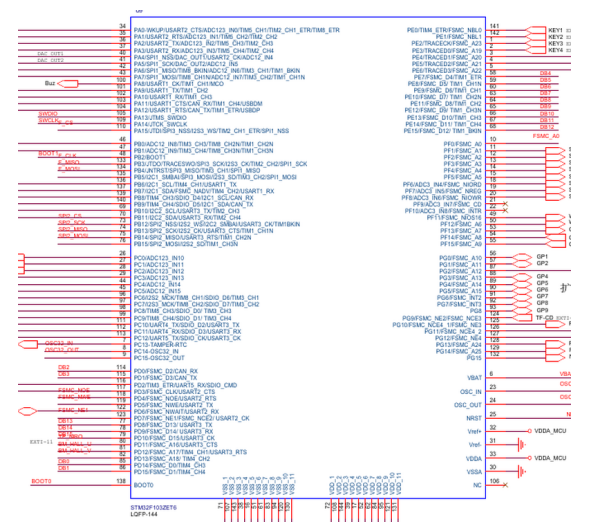

图2 MCU本体的NRST、VDD和时钟关系需要一起核对
如果芯片内部没有足够滞回，门限附近的噪声可能导致重复释放与复位。即便低电平总时长看似够，释放边沿不干净也会破坏启动顺序。
同时测VDD和NRST，观察NRST释放时VDD是否已超过数据手册要求，并检查上升沿是否单调。只用逻辑分析仪看高低电平，会丢掉门限附近的模拟细节。
短掉电再上电，电容可能没来得及放完拔插、棕断或电源保护重试时，VDD可能只下降一小段又恢复。若复位电容仍保留较高电压，NRST就不会重新形成足够低、足够长的脉冲。

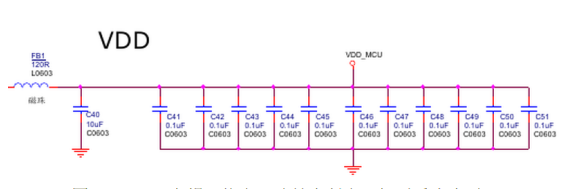

图3 MCU去耦网络会影响掉电斜率和短时重上电过程
某些设计会增加二极管或受控放电路径，让掉电时电容更快释放。是否适用要结合NRST绝对最大额定和芯片推荐电路，避免通过保护结构向掉电电源反向灌电。
电源去耦总容量越大，短掉电时VDD下降越慢。板上其他电源还可能经IO回灌MCU，使芯片停在既未正常运行、又未彻底复位的区间。
四类工况必须一起验证
第一是冷启动，第二是可调电源慢斜率，第三是不同长度的短掉电，第四是连续快速插拔。每种工况同时记录VDD、NRST、时钟或启动标志，并统计失败次数。
调试接口可能控制NRST，编程器连接与否也会改变节点负载。样机验证时应分别覆盖调试器连接和脱机状态，避免实验室正常、脱机量产异常。

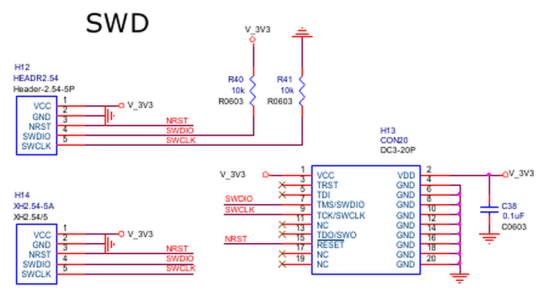

图4 SWD接口中的NRST连接也会改变复位节点的实际负载
若RC在边界工况下仍不稳定，电源监控器能提供明确阈值、滞回和复位脉宽。它不是“把时间做长”，而是把电源有效性的判断从模拟漂移变成受规格控制。
MCU内部通常还有上电复位和欠压复位，但阈值、滞回和最小脉宽随系列不同。外部RC能否省略或如何配置，应以目标芯片手册为准，不能从另一款MCU直接复制。
NRST电容过大可能影响调试器拉低和释放，也会增加外部器件灌拉电流。过小则对毛刺更敏感。选值需要同时满足上电、外部复位、调试接口和EMC抗扰，而不是只追求最长延时。
如果异常发生在电源跌落边缘，应同步观察其他电源域和IO。某个外设仍有电时可能经输入保护二极管回灌MCU，让VDD停在欠压阈值附近，RC节点也无法回到可重复初始状态。
复位按键和长排线会把ESD与快速瞬变直接带到NRST。硬件可通过合理串阻、紧凑回流和保护器件提高抗扰，软件则应记录复位原因，区分上电、看门狗、欠压与外部复位。
示波器触发可设在NRST异常窄脉冲、VDD跌破阈值或启动标志超时。连续保存失败前后的波形比人工反复盯屏更可靠，也能把极低概率问题转换成可复盘证据。
修复后要做足够次数的电源循环，并覆盖最慢与最快斜率、最低与最高温度、调试器连接与脱机状态。只要测试工况没有触及原来的边界，十次正常启动也不能证明问题消失。
测试报告应保存每种工况的VDD斜率、NRST最低电压和释放时刻，避免只写“启动通过”。这些量能让后续版本判断电源、RC或监控器改变后是否仍保有余量。
结论
复位RC时间够长却启动异常，往往不是再加大电容就能解决。电源斜率、门限、放电和调试负载共同决定NRST是否形成一次确定复位。
把VDD和NRST放到同一张示波图里，重复跑慢上电与短掉电，再决定优化放电还是增加监控器。复位问题只有覆盖边界工况，才算真正关掉。
