TVS已经导通,接口电压为何还压不住?

2026-08-14 15:26
8

TVS已经导通,接口电压为何还压不住?

TVS进入击穿区后,端电压仍会随脉冲电流继续升高;器件导通不是保护已经完成的证明


接口浪涌测试时,TVS支路已经有明显电流,后级芯片却仍然复位甚至损坏。排查者看到TVS的击穿电压低于芯片极限,就怀疑器件是假货。更常见的真相是:把击穿电压当成了实际钳位电压。

TVS规格里常同时出现VRWM、VBR和VC。三者对应的测试条件不同。VBR通常在较小测试电流下定义,而VC是在指定脉冲电流下的最大钳位电压,数值本来就更高。

因此“TVS已经导通”和“受保护端电压足够低”是两件事。还要知道浪涌能推过多大电流、回路有多少寄生,以及测量点离负载有多远。

击穿电压不是接口的最高电压

TVS从反向漏电区进入雪崩区后,电流增加很快,但伏安曲线并不是垂直线。器件存在动态电阻,脉冲电流越大,TVS两端电压也越高。

同一料号在不同波形、脉宽和结温下,峰值功率与钳位结果会不同。只拿一个VBR典型值去对比芯片绝对最大额定值,会低估真正到达接口的电压。


1  TVS测试必须同时观察支路电流和受保护节点电压

选型时应使用与测试波形相符的VC条件,并保留器件公差和温度余量。若厂商没有覆盖目标波形,需要用等效能量和峰值电流谨慎评估。

浪涌源阻抗决定TVS要吞多少电流

浪涌发生器不是理想电压源。开路电压、短路电流和内部等效阻抗共同决定接入TVS后的工作点。前级串联电阻、PTC、走线阻抗和线束也会参与分压。

保护计算应把源、限流元件、TVS和负载放在同一回路。若源阻抗很低,TVS电流会迅速增大,钳位电压和脉冲功率一起上升;此时单纯换更低VBR不一定安全。


2  输入源、TVS和负载支路共同决定实际钳位工作点

资料中的测试连接把输入、TVS支路电流与负载电流分开观察。它比只用示波器量一个节点更容易判断能量去了哪里。

走线寄生会再叠加一个尖峰

TVS离连接器很近,但离受保护芯片还有一段细长走线时,脉冲电流变化会在走线和过孔电感上产生额外压降。这个L乘di/dt尖峰直接加到负载端。

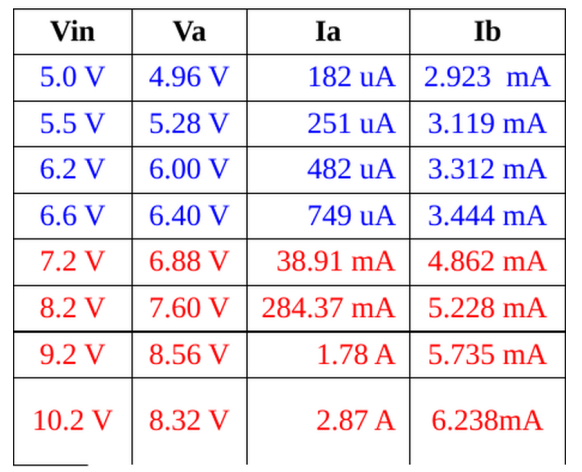

3  不同输入下的电流变化说明导通后电压仍取决于工作点

布局原则是让浪涌电流先经过TVS泄放,再进入后级;TVS到回流地的路径要短而宽,避免保护电流穿过数字地或芯片地焊盘后才回到接口。

测量也要在芯片引脚附近进行。只量TVS焊盘,可能看到漂亮的钳位波形,却遗漏了TVS到负载之间的寄生压差。探头回路过长还会制造新的假尖峰。

保护方案按波形和功率复核

先确认标准或系统定义的脉冲波形、源阻抗、重复次数和极性,再计算最坏峰值电流。随后核对VC、峰值脉冲功率、脉冲降额和重复冲击热积累。

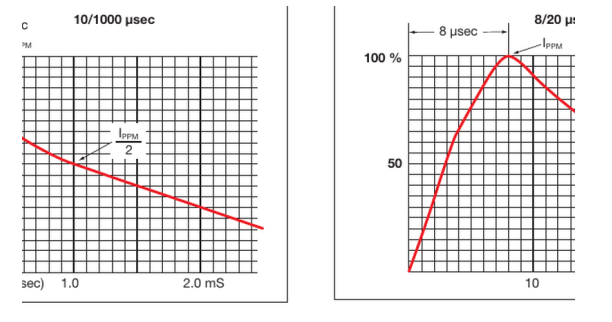

4  峰值脉冲能力会随脉宽和温度改变,不能脱离波形看额定值

如果单颗TVS无法把电压压到芯片允许范围,可通过前级限流、两级钳位或专用浪涌保护器件分配能量。两级保护之间要有阻抗隔离,否则后级器件不一定按预期接管。

验证时同时记录发生器输出、TVS电流、TVS两端和负载端电压。只有这四个量能对上,才能区分器件能力不足、布局寄生、测量误差或后级负载异常。

单向和双向TVS的伏安特性与适用信号不同。直流电源线上反向接入单向器件时要考虑正常极性,交流或双极性接口则要避免正常信号进入钳位区。封装方向错误会让保护策略完全改变。

芯片绝对最大额定值不能当成长时间工作值。浪涌脉冲虽然很短,内部保护结构仍会承受电流与局部热。设计目标应尽量留在芯片推荐的外部保护窗口,而不是刚好压在损坏阈值下。

TVS结电容会影响高速接口。为了降低钳位电压选择大芯片面积器件,可能增加线路电容并恶化眼图。高速数据口通常需要低电容保护器件,能量不足时再通过前级限流或分级泄放补足。

多颗TVS并联不一定均流。器件动态电阻、走线和温升稍有差异,电流会优先集中到某一颗,热后又进一步改变分配。并联方案需要对称布局和器件厂商支持,不能只把功率额定值相加。

重复脉冲之间的间隔决定结温能否恢复。一次测试通过,而连续脉冲后漏电上升,可能是热积累或器件退化。验证计划应记录脉冲次数、间隔和测试前后漏电,而不是只保留最高波形。

接口地若经细长路径回到TVS,保护电流会抬高整个局部地电位。示波器以远端系统地为参考时,看到的负载电压还包含地弹。把高电流泄放地与敏感参考地的连接位置画清楚,常能解释剩余尖峰。

结论

TVS导通只是保护过程的开始。真正需要确认的是目标脉冲电流下的钳位电压、回路寄生尖峰以及芯片引脚处的最终峰值。

下次选TVS,先把VBR从“保护电压”这一栏移开,改用实际VC、峰值功率和布局压差做预算。这样选出的方案才有机会在板上兑现。
