路径报红就设false path，为何更危险？
false path不会让硬件更快，它只会让时序分析器停止追问；一条路径是否能忽略，必须先由功能结构证明
TimeQuest里一条路径报红，加入set_false_path后报告立刻变绿。项目继续运行，板上却偶发状态错误。最危险的地方正是“报告干净了”：工具不再提醒，而硅片上的数据仍按原来的路径传播。
false path属于时序例外。它适合正常工作中不参与采样的测试路径、静态配置，或已经由专用同步结构处理且不靠普通建立保持关系保证功能的跨时钟路径。
它不是一把用来消除违例的橡皮擦。路径报红时先问功能是否需要这一拍传输；答案是需要，就应该修逻辑、流水线、时钟或布局，而不是把路径隐藏。
先给路径做功能分类
逻辑型false path指正常运行中无关的路径，例如仅在测试模式生效、输入保持静态或组合条件互斥。时间型false path常见于异步时钟域之间，由同步器或握手协议承担可靠性。
图1 False Path应对应逻辑无关路径或已设计好的异步跨域结构
“两个时钟不同”不自动等于整组路径都能忽略。单比特控制、脉冲、计数器和多比特数据需要不同CDC结构，错误的同步方式即使约束正确也会丢事件。
资料明确指出，设计者必须用约束告诉TimeQuest哪些路径不分析。反过来也意味着，这个决定必须由设计意图和电路结构支持，不能由违例数量决定。
约束端点必须精确set_false_path可通过-from、-to、-through、时钟或节点集合选择路径。选择范围过宽，会把同一时钟域中原本需要检查的路径一起屏蔽；通配符尤其容易误伤。
对双触发器同步器，常见做法是只忽略异步源到第一级同步触发器的数据关系，而同步器之后的路径仍应由目标时钟分析。不同工具和器件方法有差异，需按官方约束指南执行。
图2 set_false_path的from、through和to会决定实际被忽略的路径集合
命令写完后，不只检查语法是否接受，还要展开集合，确认起点、终点和路径数量。一个本应匹配数条的约束突然覆盖数千条，就是立即停下来的信号。
同步器存在，不等于CDC已经安全单比特电平经过双触发器可降低亚稳态传播概率，但窄脉冲可能在目标域完全采不到。多比特总线逐位同步会产生不同周期到达，组合后得到从未发送过的中间值。
多比特数据通常需要握手、异步FIFO或Gray码等结构。只有结构保证数据稳定和事件不丢，false path才是在告诉工具“不要用普通同步时序检查这段异步关系”。

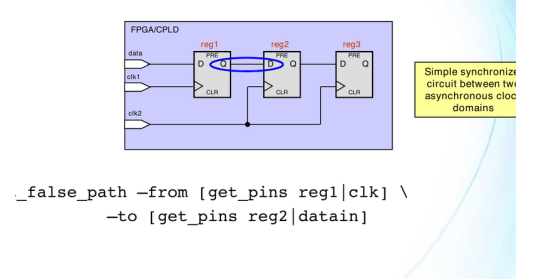

图3 双寄存器同步器只解决特定单比特跨域场景
同步器寄存器还应使用器件或工具要求的属性，帮助布局靠近并进行CDC识别。若第一级和第二级被放得很远，亚稳态解析时间会被布线延迟吃掉。
约束之后还要反向审计运行专门的false path报告，列出所有被忽略路径及端点。把结果与CDC报告、设计接口清单逐项比对，确认没有功能路径被错误排除。

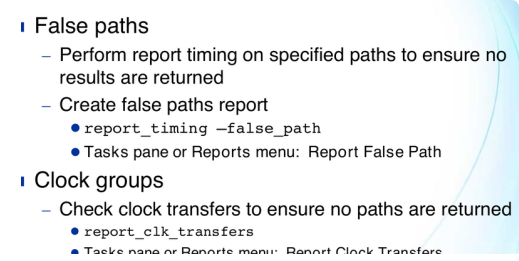

图4 False Path报告用于确认哪些路径真的不再返回时序结果
对新增IP、改名或层次调整后重新展开约束。基于名称通配的集合可能从“匹配错”变成“完全不匹配”，工具警告若被脚本吞掉，约束就会静默失效。
仿真和板级测试要覆盖异步相位、脉冲宽度、FIFO满空切换和复位释放。静态时序不分析的部分，应由CDC检查、协议断言和压力测试补上，而不是留下验证真空。
复位路径是常见误区。异步复位的有效沿可以异步，但释放通常需要在各目标时钟域同步。把所有复位相关路径设为false path，会掩盖恢复和移除时间问题，导致上电偶发状态不一致。
两个时钟由同一PLL分频产生时，工具可能能够推导确定相位关系。这类路径不应因为时钟名不同就一律异步化。正确建立generated clock后，静态时序才能检查跨分频路径。
set_clock_groups -asynchronous的范围往往比单条set_false_path更大。它适合明确互异步的时钟组，但一条命令可能屏蔽组间全部路径。使用前要确认组内、组间关系以及是否存在需要max delay约束的CDC结构。
对Gray码指针等多比特CDC，功能正确还依赖各位到达偏差受控。虽然源到同步器是异步路径，仍可能需要总线偏斜或最大延迟约束，不能用一条false path把所有物理关系全部放弃。
约束审查最好进入代码评审。每条时序例外附上设计接口、结构截图和验证方式，后续修改同步器层次或端点名称时，评审者能判断旧约束是否仍然成立。
判断修复是否成功，不是看总违例数归零，而是看所有功能路径都有时序覆盖、所有异步路径都有CDC结构、所有例外都有精确匹配和验证证据。三张报告缺一张，都可能留下静默风险。
结论false path最重要的不是命令怎么写，而是为什么这条路径不需要普通时序保证。理由说不清，约束就不该进入工程。
路径报红时先解决功能分类，再检查CDC结构，最后才写精确约束并审计匹配结果。报告变绿只是表象，被忽略的每一条路径都应该有可追溯的工程理由。
