差分布线 · 对内时延 · 局部补偿
差分蛇形只补一根，为什么反而更糟？
补偿的是到达时间差，不是给一根线随意加长度
差分对内存在偏差时，局部补偿确实可能只调整其中一根线；问题不在“能不能单根补”，而在补偿区是否短小、是否仍与另一根保持受控耦合，以及弯折、间距和参考面有没有引入新的不连续。长度达标只是结果之一。
规则管理器里，两根差分线的长度差已经变成绿色，工程师以为问题解决了。可把补偿区放大后，会看到其中一根绕了很长的蛇形，另一根早已离开，局部间距和原来的差分段完全不同。
这类设计最容易被“长度一致”迷惑。真正需要控制的是两路信号到达接收端的相对时间，同时还要保住差分耦合、阻抗与回流条件。
补偿的对象是到达时间，不是几何长度
USB、SATA、PCIe 等串行链路的时钟通常从数据中恢复，不能照搬并行总线“所有网络向某根基准线等长”的思路。但差分对内部的正、负两线仍需要控制相对时延，避免一个边沿先到、另一个边沿后到。
图 1 差分蛇形调整参数与补偿模式
工具可以把目标、间距、拐角和补偿形式量化，但工具不会替你判断补偿区是不是放在了耦合最差、回流最乱的位置。
若软件只报告铜线几何长度，还要确认过孔、焊盘、封装和连接器内部的电气长度是否由其他规则或模型覆盖。两根线在板上同长，不代表从芯片焊球到接收端判决点的总时延必然一致。
还要区分“对内偏差”和“两端同时变长”。若正、负两线一起绕远，只改变了整对的传播时间，对内偏差未必改善；若只改一线，则必须重新审查局部耦合。先明确规则要修哪一个量，才能避免越调越复杂。
图 2 单根补偿时的局部差分走线形态
当一根线需要增加少量电气长度时，可以进入单根补偿模式。此时应让补偿发生在较短的局部区域，并让另一根线尽可能伴随经过。若被补偿线大幅离开伙伴线，它在这一段更像一根单端线，局部差分阻抗和共模转换都会改变。
蛇形折返段之间也会互相耦合。齿距太小、折返太密，新增的物理长度未必等比例变成有效时延，还可能放大串扰与损耗。
补偿量也不应一次拉满。可以先消除明显偏差，再结合场求解、接口规范或仿真复核局部阻抗。若为了追求零偏差而形成很长的密集蛇形，设计目标本身就可能失去平衡。
补偿位置比蛇形看起来整齐更重要
优先把补偿放在参考面连续、远离连接器焊盘和过孔阵列、没有跨分割的直线区域。不要把长蛇形挤在接收端焊盘前，也不要让补偿段贴着其他高速网络。

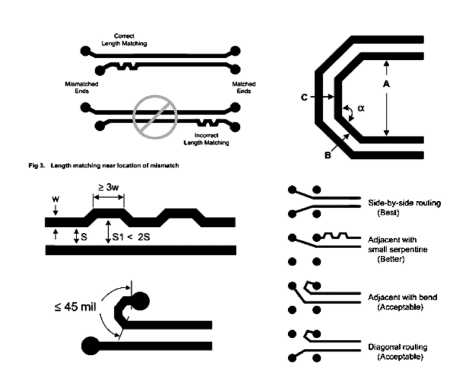

图 3 常见差分对内补偿方式与不匹配位置
· 先找偏差来源：过孔、焊盘逃线和连接器内部长度是否已经计入。
· 再选补偿区：保持参考平面连续，并给两线留出稳定的相邻空间。
· 最后调几何：控制弯折、齿距、线间距和总补偿量，不追求夸张蛇形。
对多层板还要检查补偿段是否换层。两线过孔数量、反焊盘和参考层转换不同，会带来单纯长度统计看不到的寄生差异。
完成布线后可以隐藏其他网络，只保留差分对、参考层和过孔。用这种最小视图检查，两线是否在关键段保持同行、回流是否连续，通常比在整板彩色走线中更容易发现问题。
评审时同时看四个对象

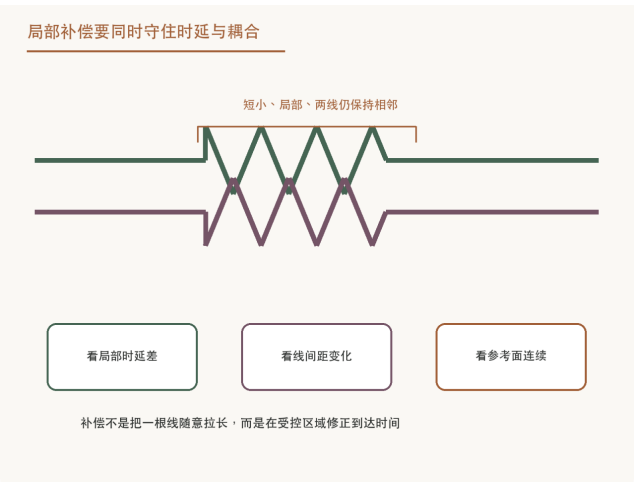

图 4 差分局部补偿的四项联合检查
1. 看对内相对时延，而不是只比较软件显示的几何长度。
2. 看补偿区两线的实际间距，确认没有长距离分离。
3. 看折返齿距和弯折，避免过密自耦合与尖锐转角。
4. 看下方参考面、邻近过孔和其他网络，确认回流与隔离条件没有被破坏。
工程判断：差分对内可以局部补一根，但不能把它当成独立单端线去绕。补偿区越短、耦合越稳定、参考越连续，长度修正才不会制造新的信号完整性问题。
复核结果应留下两类证据：一类是规则管理器里的相对时延，另一类是补偿区放大图。前者证明目标达标，后者证明几何没有为了达标而失控。
长度数字变绿以后，再放大看一遍差分蛇形不是美工动作。软件能告诉你偏差是否落进规则窗口，却不能自动保证局部阻抗、耦合和回流都合理。
下次做对内补偿时，先标出偏差从哪里产生，再圈出补偿区。若那一段两根线已经明显分开，长度达标也不应直接放行。
