"滋滋滋……"

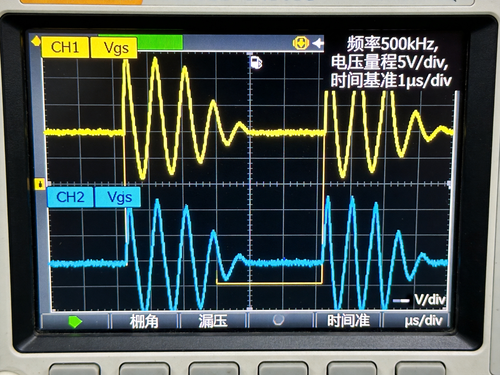

办公室里，电源板又在唱歌了。示波器一看，开关频率 200 kHz，驱动波形方方正正。芯片换了三颗，啸叫依旧。
师弟凑过来："师兄，是不是 PWM 芯片质量不行？"
我叹了口气："别换，问题不在那儿。"
90% 的电感啸叫，根子在磁芯选型上。
大家好，我是凡亿教育的老九。今天聊个电源工程师都遇到过但很少能说清楚的问题：电感啸叫。这个问题说大不大，说小不小，但遇到时真的很烦人。
1 | 现象：板子好好的，就是有电流声开关电源啸叫，本质是机械振动。人耳敏感区间 1-5 kHz，如果电感振动频率落在这个范围，你就能听到"滋滋"或"嗡嗡"声。这种噪音虽然不影响功能，但用户体验很差。
很多人第一反应是 PWM 芯片问题——频率太低、芯片质量差。实际上 PWM 芯片可能完全正常，问题出在电感本身变成了"小喇叭"。
2 | 根因：磁芯在"呼吸"
磁致伸缩效应：电流变化导致磁通密度波动，磁芯材料会随之轻微膨胀收缩。这种振动会传到 PCB 和外壳，形成人耳可闻的噪音。振动频率往往是开关频率或 2 倍开关频率。
绕组振动：电流通过线圈产生洛伦兹力，绕线松散的线圈会被"抖"得叮当响。
我之前调一块 100W 反激电源，换了三个品牌的 PWM 芯片，啸叫照旧。最后发现是用了低频铁氧体跑 300 kHz，磁芯损耗太大。换高频材料后问题直接消失。
3 | 磁芯选型四要素
最大磁通密度 Bmax：公式 Bmax = (L × Ipeak) / (N × Ae)，要确保不超过饱和值的 1/3。建议留 30% 以上裕量。
材料频率特性：高频（>100 kHz）用 MnZn 铁氧体或纳米晶。合金粉芯适合 50-500 kHz。选错材料频率特性，是最常见的选型错误之一。
居里温度与温升：温升过高会改变磁芯特性曲线，导致磁性能偏移。设计时一定要考虑实际工作环境的最高温度。
损耗特性：铁损 + 铜损 = 总损耗。高频下铁损占比上升，低损耗材料可同时改善温升和振动。
| 硅钢片 | <50kHz | 低成本 |
| 铁氧体 | 50kHz-2MHz | 高频首选 |
| 合金粉芯 | 50-500kHz | 抗饱和强 |
| 纳米晶 | 50kHz-1MHz | 高频低损 |
只看电感值：忽略磁通密度裕量。电感值达标不代表磁芯工作点合适，Bmax 才是关键。
气隙越大越好：大气隙降低磁阻，但漏磁增加振动加剧。分布式气隙比集中气隙好。
绕组松点没关系：线圈没浸漆、没灌封，长期振动会导致漆皮磨损短路。这是很多工程师忽略的细节。
5 | 调试诊断方法
频谱分析：定位啸叫频率。频率 = 开关频率说明是基频振动；2 倍频说明是纹波电流引起的。频谱仪是诊断的利器。
排除法：改变开关频率，啸叫频率跟着变，说明根子在磁芯响应；不变，可能是结构共振。
胶水测试：用 704 硅胶临时固定磁芯，啸叫消失说明是磁芯振动。
6 | 实战案例
笔记本适配器：20V/3A 设计，250 kHz，选 PC40 铁氧体啸叫。换 PC95 材料，加大磁芯截面，问题解决。这个案例告诉我们，材料选择很重要。
LED 驱动电源：72W 反激，合金粉芯，380 kHz 啸叫。换纳米晶后，同功率体积缩小 30%，啸叫消失。高频材料对性能影响巨大。
7 | 总结电感啸叫不是玄学，是物理现象。根因在磁芯选型，不在 PWM 芯片。排查问题时要跳出思维定式，从磁芯角度思考。
选型阶段：计算 Bmax、留足裕量、匹配材料频率特性。
设计阶段：优化气隙结构、做好绕组固定、必要时加磁屏蔽。
调试阶段：用频谱分析定位、用排除法缩小范围、用胶水测试验证。
记住：好电感是设计出来的，不是调试出来的。与其后期补救，不如在选型阶段就把关。
