在微波PCB里，走线不只是互连；线宽、耦合间距、介质参数和金属外壳都是滤波器的一部分。
从实物读结构｜边缘耦合谐振器不是独立电感电容

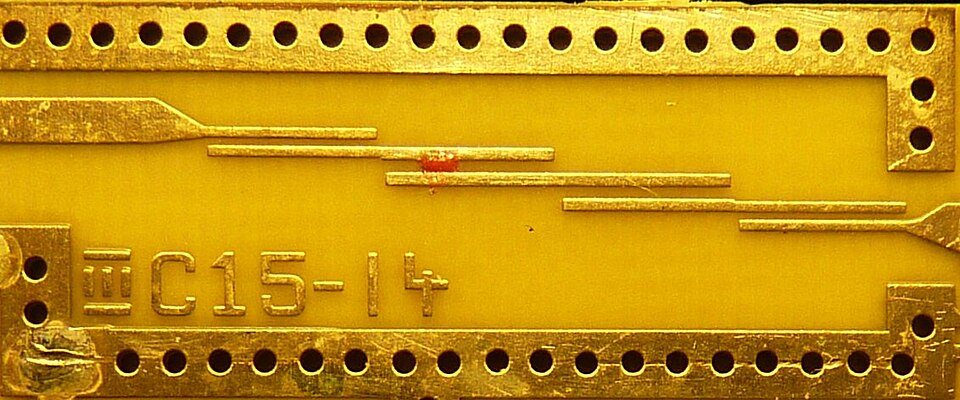

图中是边缘耦合的微带半波谐振器，中心频率受有效介电常数与谐振长度共同控制，耦合间距影响带宽和匹配。相邻接地过孔与金属外壳也可能改变寄生场分布。
先对比哪些仿真假设
核对PCB实际板厚、芯板/PP介质参数、铜厚与表面处理、线宽蚀刻偏差、焊阻覆盖范围及夹具/连接器过渡。高频介电常数并非一个在所有频点、所有材料工艺下都固定的理想数字。
验证时不要只量一个峰值
同时观察S21通带位置、插入损耗、3dB带宽、S11回波损耗，以及仿真中的端口校准与实测VNA参考面。对比关键几何的参数扫描，判断到底是整体频移、带宽偏差还是额外损耗。
INTERVIEW ANSWER · 面试参考答法
我会先核实微带结构的实际几何与介质参数，再核对仿真端口和VNA校准参考面。通过S21频移、带宽、插损和S11共同定位是材料、加工偏差还是连接器/外壳寄生，而不是只修改一根线长去凑中心频率。
只把实测频点偏移归咎于“仿真软件不准”，通常遗漏了材料、蚀刻和装配条件。
延伸追问介电常数变大时，固定几何尺寸的微带谐振频率通常如何变化？为什么VNA夹具去嵌会影响判断？
