分类：PCB设计经验要求：中级难度：中级题型：电源完整性
📖 本文概述
去耦电容的布局位置直接影响电源滤波效果。本文从安装电感、回流路径到多容值配合，系统讲解去耦网络的最优布局方法。
🔑 核心要点速览
电容离IC越远回路面积越大、寄生电感越大
电容焊盘通过最短路径连接电源引脚和地
小容值电容更靠近IC引脚（高频优先）
接地和电源过孔对称放置减少辐射
同层放置路径最短，跨层需双面打孔
面试题
去耦电容的摆放位置对电源滤波效果影响有多大？怎样布局才能让去耦效果最好？
面试官真正想考什么
考察候选人是否理解去耦电容不是放在板上就行，其位置决定了安装回路电感，直接影响高频去耦效果。
回答思路

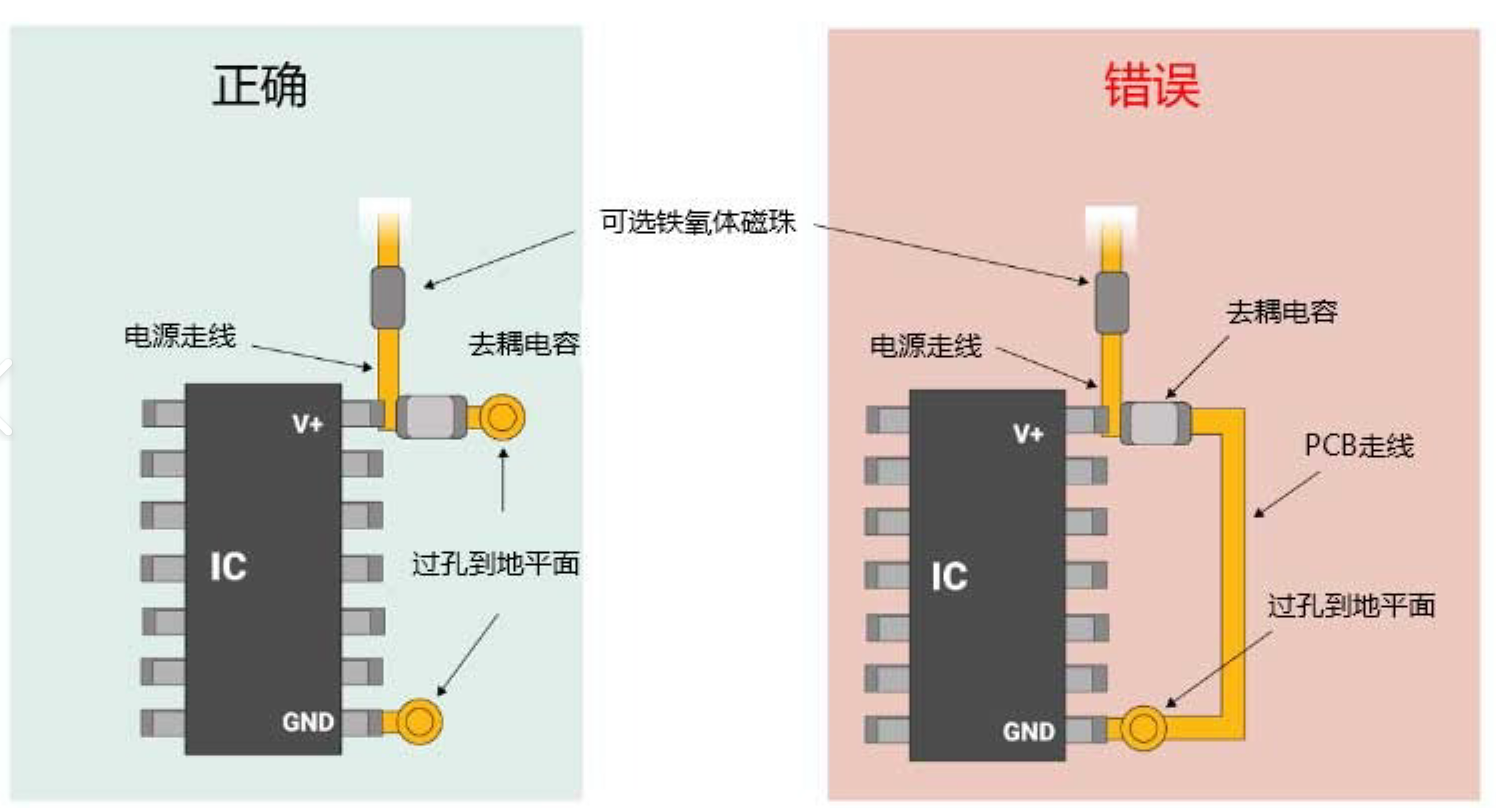

第一，去耦电容的核心作用是给IC提供高频电流回路，电容离IC电源引脚越远，回路面积越大，寄生电感越大，高频去耦效果越差
第二，实际布局中，电容的两个焊盘应该通过最短路径连接到IC电源引脚和地——过孔数量、走线长度和宽度都会影响安装电感
第三，多容值去耦电容配合时，小容值电容（高频响应好）要更靠近IC引脚，大容值电容可以稍远
第四，电容的接地过孔和电源过孔要尽量对称放置，避免形成不对称回路增加辐射
第五，条件允许时，电容放在IC的同一层（同层放置路径最短），跨层放置需要在两个层都打过孔缩短回流路径
面试官可能会追问
安装电感和电容的自谐振频率有什么关系？
多个去耦电容并联时，反谐振峰怎么处理？
电源平面分割对去耦电容的效果有什么影响？
怎样用仿真验证去耦网络的实际阻抗？
容易失分的回答
只说"靠近IC放"不说具体的走线路径和过孔设计，也不解释为什么距离会影响效果。
面试前的准备动作
理解去耦电容的安装电感概念，复习电容阻抗-频率曲线和自谐振频率，准备一个去耦布局优化前后的对比案例。
参考资料
IPC-2221 电源去耦设计指南
Murata 电容安装电感应用笔记
核心关键词：去耦电容布局, 安装电感, 回流路径, 电源完整性, 自谐振频率
