发射一开，接收灵敏度怎么就变差了？
单看接收通道，灵敏度可能完全正常；同机发射或旁边的发射模块一工作，弱信号却开始掉包。强发射信号、带内噪声和隔离不足，都可能让接收前端变得“听不清”。
发射机没碰接收机，也会影响它？
做无线产品时，有时会碰到一种很别扭的现象：把接收模块单独拿出来测，灵敏度挺好；装到整机里，只要另一条发射链路工作，原本能稳定收到的弱信号就开始丢包。
这类问题在收发同时工作的系统，或者同一设备里有多个相邻无线模块时更值得关注。它和一般的“天线驻波不好”不是一回事：接收链路本身没变，变化的是附近突然多了一个很强的发射源。
接收机要处理的信号往往非常微弱，而发射机输出功率可以高出许多。即便两条链路之间有一定隔离，少量泄漏对接收前端来说也可能已经不小。
这里有个前提要分清：如果设备是严格半双工，同一条链路发射时根本不接收，就不能把正常的收发切换当成灵敏度下降。要比较的是确实需要接收的那一路。
隔离都做了，怎么还是会漏？

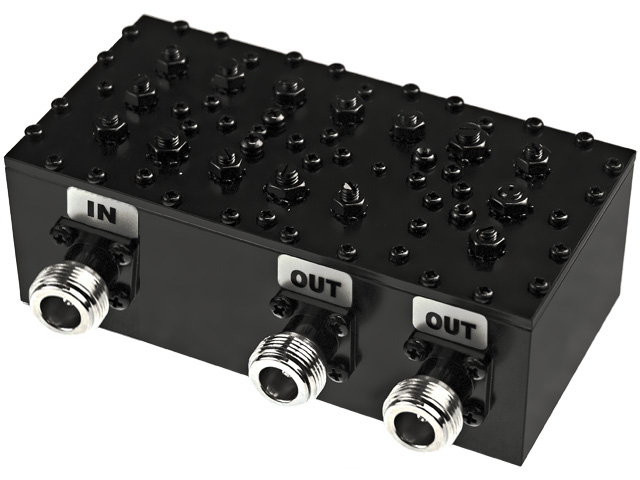

共用天线的收发系统常会经过双工器、滤波器或射频开关。它们能抑制一部分发射能量，却不可能让不需要的信号瞬间消失。厂商给出的隔离度，也有频率、功率和匹配条件。

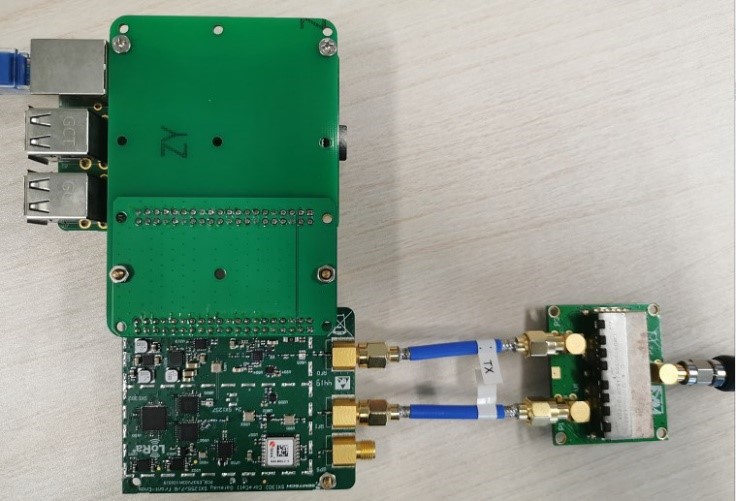

除了器件内部，走线、同轴线、连接器、屏蔽罩缝隙都可能形成额外的耦合路径。有时台架上分开测试没事，线束一收进去、机壳一装好，两个模块的距离和相对位置变了，问题就出现。

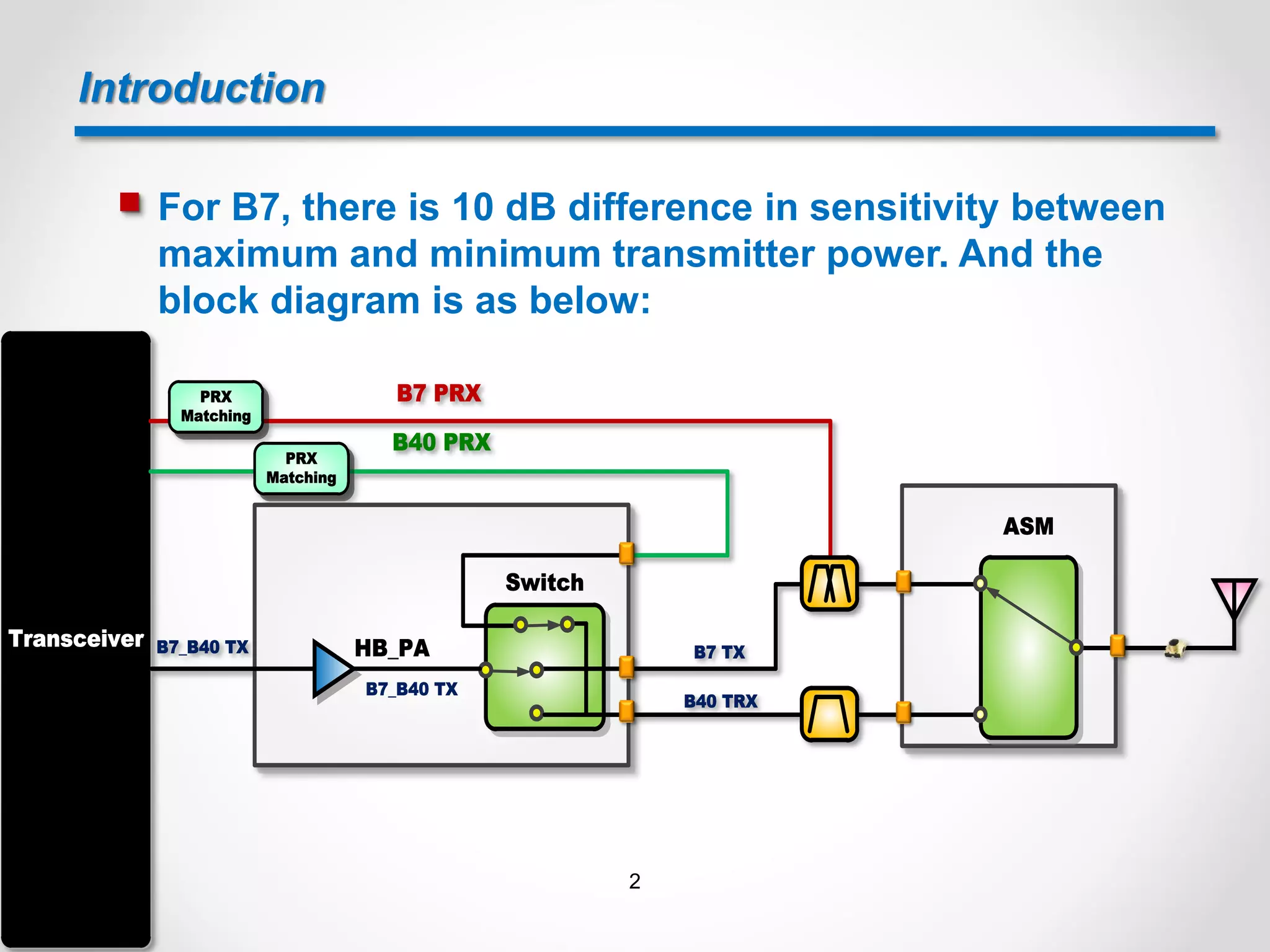

对于FDD等同时收发的设备，麻烦还不止是一个很强的TX载波。功放的宽带噪声、杂散或失真成分如果落入RX接收频段，也会直接抬高接收链路需要面对的干扰。
是前端被堵住，还是噪声进来了？
这两个现象经常被笼统地叫作“接收被干扰”，处理方式却未必一样。强带外信号进入前端，可能让LNA、混频器或者后级的工作点偏离线性范围，弱信号虽然还在，接收机已经没多少余量了。

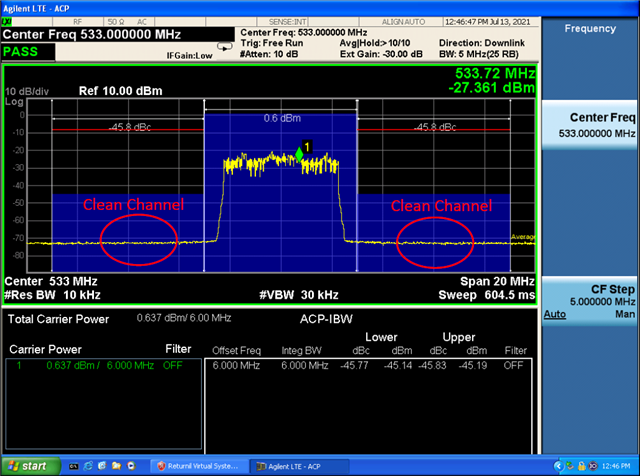

另一种情况是发射侧的噪声或互调产物直接落到了接收频带。此时就算没把LNA推入明显压缩，接收端的信噪比也可能变差，表现为误码率升高、解调不稳定。
所以不能看见掉包就马上调接收增益。先确认在接收频段内是否出现了额外噪声，再核对发射载波的泄漏量、两条链路之间的实际隔离以及RX前端是否容易被强信号压住。
把发射关掉，再测一次
比较直接的办法是固定一个接近灵敏度门限的有用信号，其他测试条件不变，分别记录发射关闭和开启时的误码率、包错误率或解调表现。两种状态差多少，先用数据说话。
如果系统允许，还可以逐步改变发射功率，看接收性能是否随之恶化；再分别改变天线位置、临时增加隔离或更换滤波条件，观察问题从哪里缓解。注意外加衰减器和耦合器需要确认功率承受能力。
Rohde & Schwarz把这类测试归在Blocking或Desensitization范畴。对工程调试来说，最有用的不是先把所有线性参数算完，而是看清“哪一个发射状态、哪一个频段、哪一个功率点”让接收性能开始下降。
如果接收单独测试一直合格，整机里一发射就变差，下一步就该把目光放到共存、泄漏、滤波和布局屏蔽上，而不只是盯着接收芯片的灵敏度指标。
