SPI读回来的全是0xFF，芯片坏了吗？
SPI时钟有了、片选也在跳，读寄存器却一直返回0xFF。这个值有时是芯片数据，有时只是MISO没有被有效驱动。把CS、SCK、MOSI、MISO放到同一张波形里看，通常比反复改程序更快。
0xFF是芯片真的回了一个FF吗？
调硬件时，SPI读数全是0xFF，算是一个很有迷惑性的现象。程序看起来没报错，发送函数能跑，示波器也能看到SCK一串一串地跳，但每次打印出来都是FF FF FF。
看到FF并不能直接宣布芯片坏了。SPI接收实际上是在时钟边沿读取MISO的电平，如果连续八个采样位都是高电平，得到的自然就是0xFF。关键是：这些高电平是从设备主动送出来的，还是MISO根本没人驱动？
有些芯片在未被选中时会让MISO处于高阻态。如果板上有上拉，或者这根线恰好被其他电路拉高，主控也可能读到连续的1。当然也有例外，比如某些Flash空白区域读出的数据本来就可能是0xFF。要结合读的命令和地址判断。
CS到底有没有选中它？
SPI常见的片选CS是低有效，但要以当前器件的数据手册为准。有些设计一眼看波形，CS也确实在低电平和高电平之间切换，于是就认为“片选没问题”。
真正应该对照的是芯片引脚上的CS，而不是只看MCU一侧的GPIO。中间如果经过电平转换、缓冲器，或者连线焊接出了问题，主控输出正确也不代表从机收到正确。
还要看CS拉低之后，SCK是什么时候开始跑的；一笔读操作没结束，CS是不是提前拉高了。Microchip的SPI资料就说明，部分从设备在片选失效时会退出通信，并让MISO恢复高阻。
测量时把CS和SCK同时抓出来，通常比单看时钟是否存在更有用。
如果板上有不止一颗SPI从设备，还要确认是不是选错了CS。几颗器件可能共用SCK、MOSI、MISO，但各自的片选不能弄混；有的故障并不是波形坏了，而是波形跑到了另一颗器件上。
时钟有了，MISO就一定有数据？
不一定。SPI没有像I²C那样的应答位，你发出去的命令是否被从机理解，单凭SCK跳动看不出来。主控在MOSI上发出的地址、读写位、字节数如果不符合芯片协议，对方可能不会在预期时刻输出数据。
有的器件要求先发命令，再发地址，之后还要送几个空字节让时钟继续运行；有的读寄存器还涉及Dummy Cycle。如果刚发完地址就停止时钟，或从错误的字节位置开始取数据，就可能得到全高或错位的结果。
再看CPOL和CPHA。它们决定时钟空闲电平和在哪个边沿采样。主从模式不一致，常见结果是读数错位、乱跳，未必一定等于0xFF，但这仍是值得核对的一项。
四根线一起看，比改十次代码有用

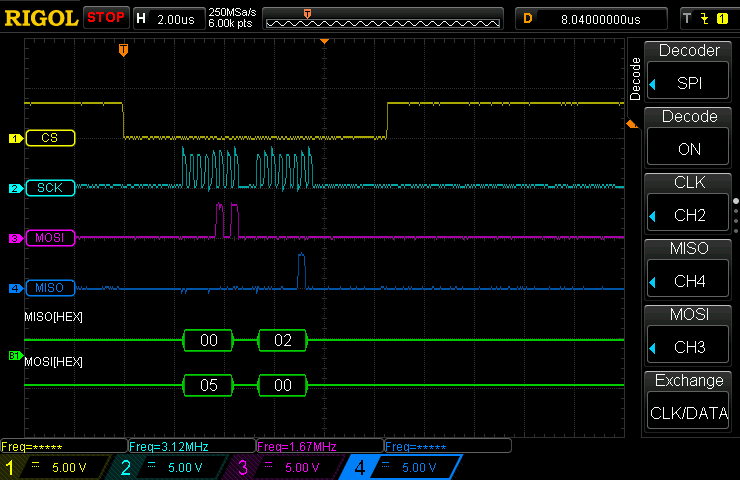

调试时可以把CS、SCK、MOSI、MISO同时接上逻辑分析仪或示波器，先确认芯片确实被选中，再看命令是否完整送到器件引脚。不要只看软件打印的十六进制数据。
如果CS、SCK、MOSI都有正确波形，而MISO在整个交易期间始终高电平，就重点看从机供电、复位、输出使能、MISO线路、上拉和电平转换器。断电后还可以检查焊接和导通情况。
如果MISO确实有高低变化，软件却读回0xFF，那就要回到采样边沿、输入复用、数据位宽和解码配置。还有些芯片读取状态前必须等待上电或内部初始化完成，过早访问也可能拿不到预期数据。

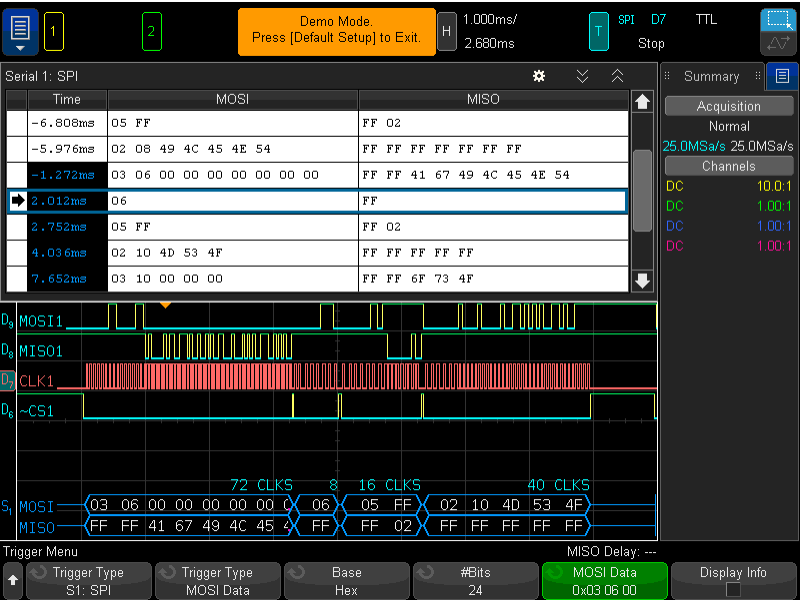

逻辑分析仪能快速看解码，但它的阈值会把波形归成0或1。如果怀疑电平转换、上升沿过慢、振铃或MISO电压不够，仍需要示波器看看模拟电压波形，不能只凭解码栏里的FF下结论。
换芯片当然是排查手段之一，但通常不应该排在第一步。先弄清那八个“1”究竟是谁送出来的，范围就能缩小很多。
