SAW滤波器一接上，信号怎么掉了好几dB？
SAW滤波器是用来选频的，不是无损通过器件。明明选了通带内的频率，接上以后信号却变小了几dB，有可能是正常插入损耗，也可能是匹配、外围器件、PCB和测量参考面一起造成的差异。
通带里面，为什么还会掉功率？
做射频前端时，常常要加一颗SAW滤波器。Datasheet看起来很漂亮，带外抑制几十dB，通带也对准了需要的频段。可把滤波器焊上板子，原先能测到的信号一下少了几dB。很多人第一反应是：频率明明在通带里，怎么还衰减？
这里先要分清两个概念。滤波器通带指它允许目标频率相对容易通过，不代表信号会毫无损失。SAW器件内部有声电转换和传播损耗，两端还可能存在反射。通带内有插入损耗，本来就是正常现象。
举个具体的器件例子，Qorvo一款1960MHz SAW滤波器标出的插入损耗典型值就是2.1dB。也就是说，哪怕完全按照该器件规定的测试条件连接，输出也不是和输入一样大。不能见到“少了2dB”就认定滤波器坏了。
标着2dB，上板怎么成了5dB？
真正需要关注的是另外一种情况：手册在目标频率附近标的损耗不大，整板实测却高出很多。这个差值通常不全算在滤波器芯片身上。匹配电路、元器件损耗、封装焊盘、走线、连接器和测试链路，都可能贡献一部分。
还要看Datasheet到底是“典型值”还是“最大值”，对应的频段、温度、测试板和外围元件又是什么。通带边缘一般不能直接套中心频率的数字。有些滤波器针对特定频段做了非常陡的裙边，频率偏一点，损耗差异就会明显。
如果滤波器要求外部匹配，少一个电感、把元件值照抄错、甚至PCB布局让实际寄生参数变化，都可能改变输入输出端的匹配状态。此时损耗变大并不是“滤波器突然变差”，而是它已经不在手册的测试条件里工作。

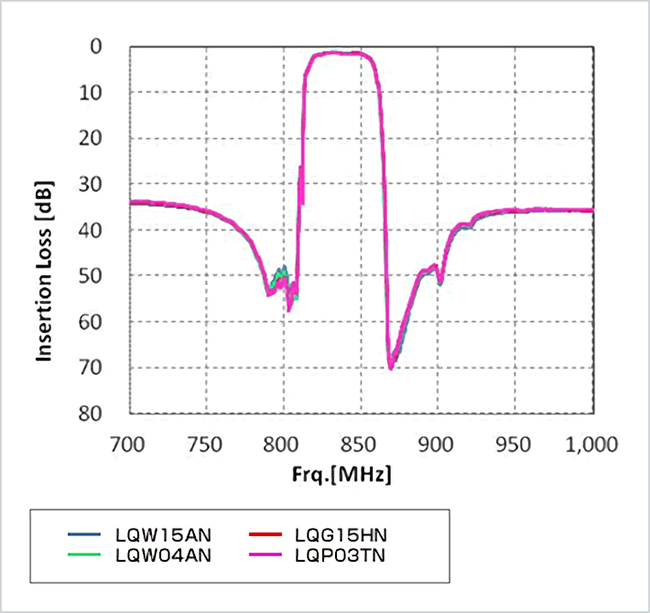

Murata做过一组很有意思的对比：SAW滤波器不变，外围匹配电感的标称电感量也相同，只更换不同结构、不同Q值的电感，测到的通带插入损耗就会变化。这很能说明为什么射频器件不能只盯一个标称数值。
扫S21，线缆损耗算在谁身上？

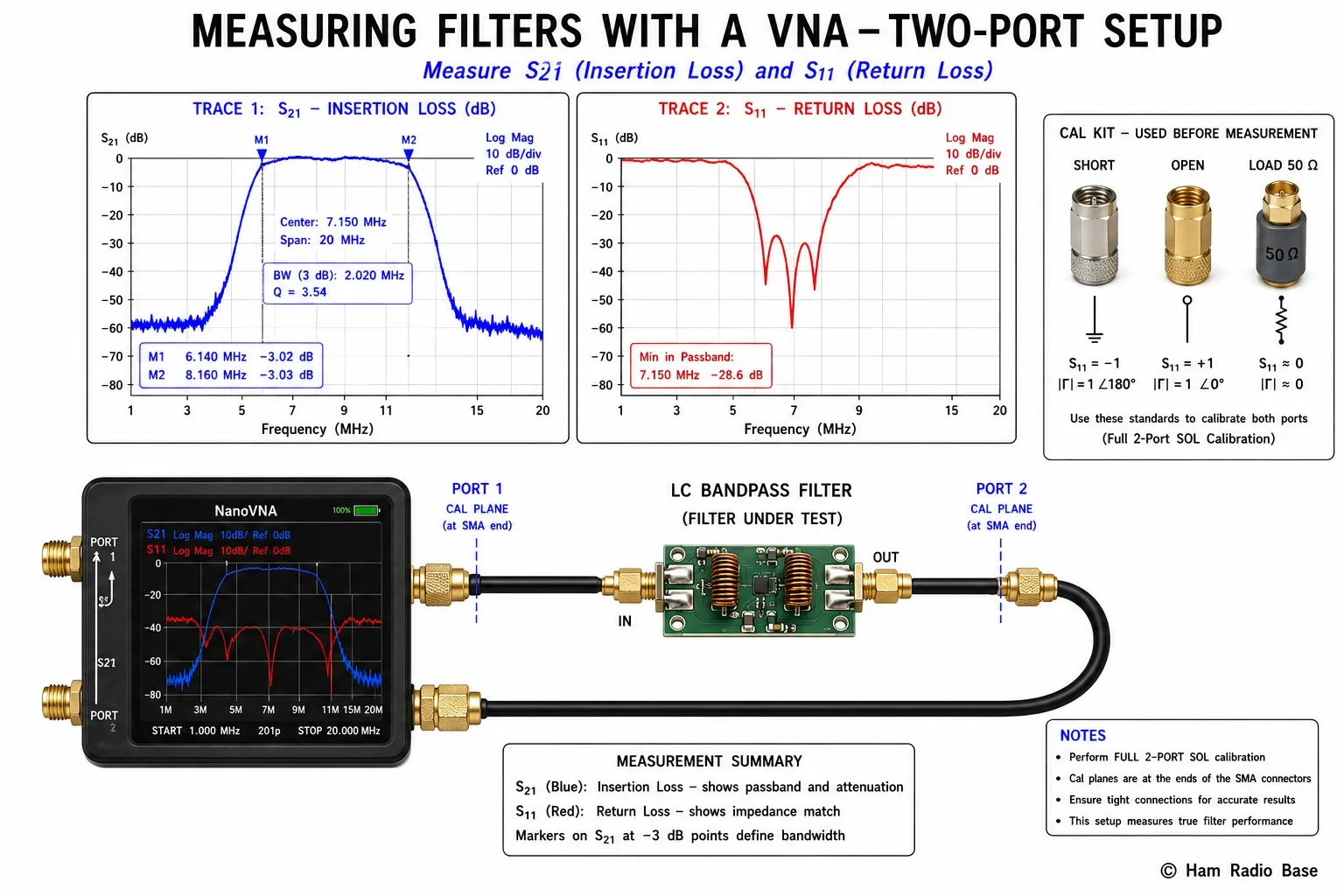

为了看清楚衰减到底在哪发生，双端口VNA测S21是最直接的方法之一。不过测量时还有个常见坑：网分校准在仪器端做完，后来又接了两根较长的测试线和一对转接头，最后把整个链路的损耗都算到滤波器头上。
S21反映的是两个参考面之间的传输。如果参考面没有放到DUT输入输出端，读数里就可能包含额外线缆和夹具损耗。对小型SAW器件的几dB差异，这些细节已经值得认真对待。测量前最好明确校准位置，并保持连接状态一致。
另外，要确认扫频范围和功率。只看一个Marker不一定看得出通带整体有没有偏移；最好连通带中心、带边和带外一起观察。如果输入输出端不是所需阻抗，S21变化可能还伴随S11、S22的变化。
换颗匹配电感，会差这么多？

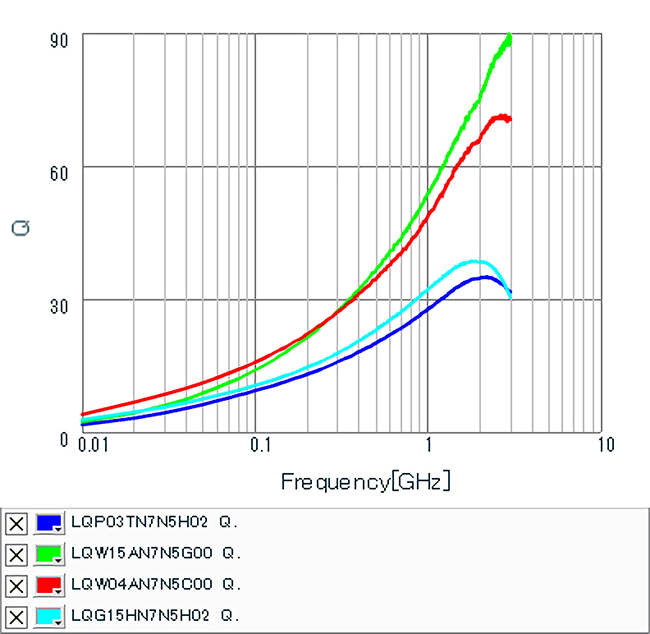

不少工程师看匹配电路时，只核对“这颗是不是7.5nH”。但在几百MHz到几GHz频段，电感的Q值、自谐振频率、封装寄生和走线连接方式都不应该忽略。两个标称值相同的电感，不代表高频表现完全一样。
这也是为什么板级调试最好把滤波器型号、匹配器件物料和PCB版本一起记录。明明滤波器没换，另一批板的损耗却不同，有可能变化发生在外围，甚至发生在测试夹具。
遇到SAW滤波器损耗偏大，先问三个具体问题：测的是不是手册规定的频段和测试条件？S21里包含了哪些连接损耗？匹配器件和布局是不是按参考要求做的？把这些对上，再去怀疑滤波器本身，方向通常更清楚。
当然，也别因为几dB就觉得无所谓。如果它放在接收链路LNA前面，插入损耗会直接影响前端噪声表现；放在发射链路，也会减少送到后级或天线的功率。损耗是不是可接受，最终还得回到整机链路预算。
