下管已经关断，桥臂为何仍会误导通？
驱动器拉低栅极，高dv/dt仍能把关断管再抬起来
半桥对管切换时，开关节点的高dv/dt会经MOSFET栅漏电容注入位移电流。关断回路阻抗过大，这股电流就会在栅极形成正向尖峰，使下管短暂重新导通。
上管开通时，下管驱动输出明明已经是低电平，示波器上却能看到下管VGS突然冒出一个正向凸起。负载加大或边沿变快后，凸起更高，桥臂电流也可能出现短促尖峰。
关断命令只是驱动器想要的状态，不是MOSFET栅源之间一定守住的电压。开关节点变化过快，栅漏电容会把能量直接注入关断回路，泄放速度决定了栅极能被抬高多少。
栅漏电容是误导通的注入口
MOSFET的Cgd把漏极和栅极连在一条交流通路上。当对管开通使关断管VDS快速变化时，位移电流近似与Cgd和dv/dt的乘积相关。边沿越快、Cgd越大，需要被驱动器吸收的瞬态电流就越大。
图1 开关节点dv/dt经Cgd向关断栅极注入电流
Cgd并不是一个在所有电压下不变的理想数字，实际设计应结合器件数据与工作点判断。只用典型阈值和一个栅极电阻，无法覆盖温度、批次和布局寄生带来的边界。
**i=Cgd·dv/dt只是起点，最终VGS还取决于整条关断回路的阻抗。**

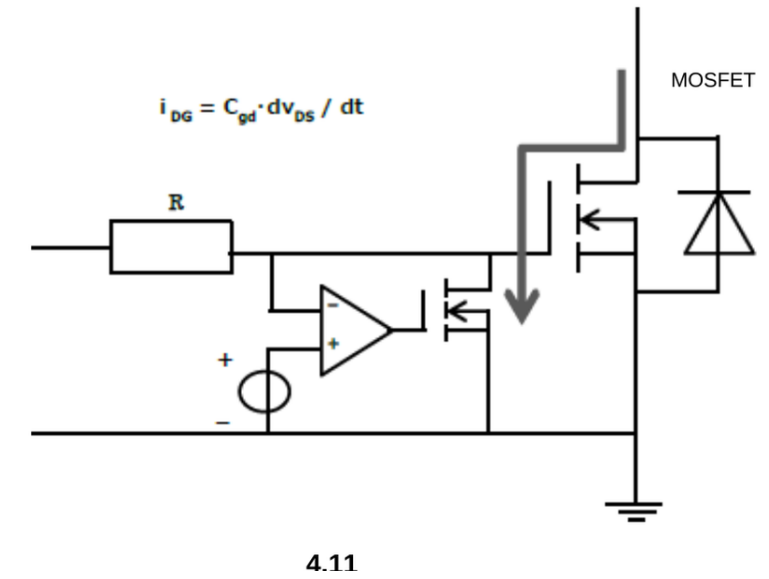

两条泄放路径，结果可以差很多如果栅极只通过较大关断电阻回到驱动器，位移电流会在这条路径上形成更高电压。增加独立关断支路、选用更强下拉的驱动器，或在米勒区间使用钳位，目的都是减少栅源间的瞬态抬升。
但关断越强不是无条件越好。过快的关断可能加重VDS过冲和振铃，负压关断还必须守住器件VGS极限与驱动器能力。正确做法是用波形找平衡，不是为了压一个尖峰把所有边沿都拉到极端。

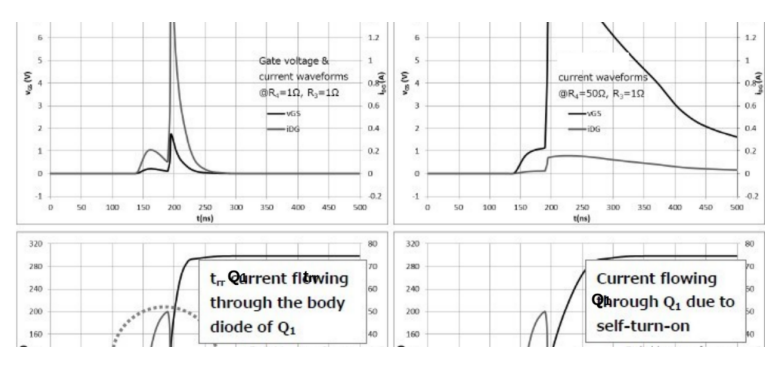

图2 关断回路阻抗不同，栅极抬升幅度也不同
半桥里的共源电感会继续剪小裕量桥臂大电流经过源极功率路径时，寄生电感会产生瞬态电压。若驱动回路与功率回路共用这段源极路径，驱动器看到的低电平并不等于芯片内部实际VGS。

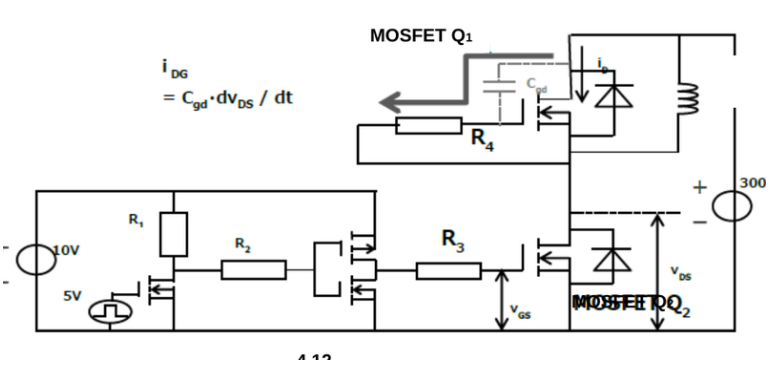

图3 桥臂结构中的Cgd、栅极回路与共源路径
Kelvin Source、紧靠引脚的栅极回路和低电感去耦可以减少这段误差。布局上把驱动去回线拉到功率源极远端，再换更强驱动器，效果也可能被共享寄生抵消。
把“误导通”和“正常二极管换流”分开半桥换流过程中，体二极管电流、反向恢复和MOSFET误导通都可能在桥臂电流上留下尖峰。只看一条电流波形，容易把不同机制混在一起。
测量时把两只MOSFET的VGS、关断管VDS与桥臂电流对齐，观察栅极凸起是否越过实际工况下的导通边界。高边测量要使用合适的差分探头和短连接，探头回路本身不能成为新的振铃源。

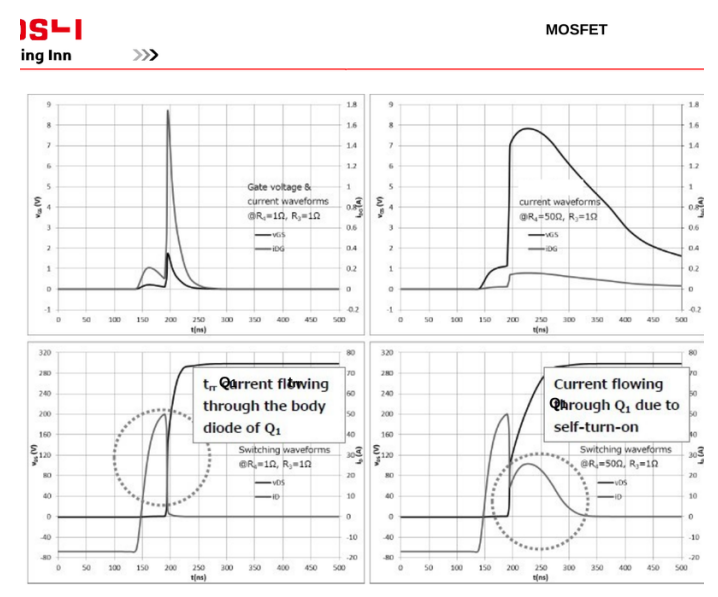

图4 对比VGS、VDS和电流波形才能判断尖峰来源
**驱动低电平、栅极实际电压和MOSFET导通状态，是三个需要分别验证的量。**
整改顺序从测量真相开始先固定输入、负载、死区、温度和探头连接，用单一变量比较关断电阻、开通速度或钳位状态。若降低对管dv/dt后关断管VGS同步下降，Cgd注入就是重要链路。
确认机制后再决定用更强下拉、分立开关电阻、米勒钳位、负压关断还是重排布局。每次修改后都要同时看误导通裕量、VDS过冲、开关损耗和EMI，避免把风险从一个指标挪到另一个指标。
死区不足与米勒误导通可能在桥臂电流上呈现相似尖峰，但两者对时间的敏感不同。调整死区后尖峰随逻辑交接时刻平移，更像控制重叠；尖峰主要随对管dv/dt、关断电阻或布局变化，则更支持寄生注入。排查时要分别改动，不要把死区一路加大当成通用解法。
MOSFET的阈值电压也不是一个合适的安全线。规格表中的阈值通常在很小漏极电流下定义，真正引起危险的导通程度还取决于温度、VDS与器件转移特性。设计上不应让关断凸起长期擦着典型阈值，而应为器件差异、温漂和探头误差保留足够裕量。
驱动器的吸收电流能力要看关断瞬间的实际输出电压与路径。数据手册给出的峰值常带有特定测试条件，板上栅极电阻、反向二极管、走线电感和驱动去耦都会改变实际速度。为了降低阻抗而将栅极回路走得更长，反而可能把电感性尖峰带回来。
批量放行不能只看室温额定负载。输入电压、负载、结温和批次都会改变dv/dt、Cgd与导通边界；在最快边沿和最高温度附近复测VGS、VDS与电流，并保留探头连接和波形设置。
结论下管已经收到关断命令，仍然可能被对管的高dv/dt经Cgd抬高。决定结果的是关断管芯片上的实际VGS，不是驱动器数字输入的逻辑状态。
把注入电流、关断回路阻抗和共源寄生串成一条链，再用同步波形验证，才能确定是否真的发生米勒误导通。
