TVS钳位够低，高速接口眼图为何仍会塌？
保护器件在故障时钳位，在正常通信时也会持续加载信号
TVS的工作电压、击穿电压和钳位电压解决的是故障能量边界；高速接口还要核对结电容、S参数、焊盘支路和返回路径。钳位足够低，不代表眼图一定安全。
高速接口裸跑时眼图还有余量，加上TVS阵列后，眼高变低、交叉点变厚，长线或高温工况开始偶发误码。查数据时发现钳位电压并不高，很容易把问题误判成接收芯片或差分走线。
TVS没有在浪涌时才出现在信号线上。正常通信时，它的结电容、封装电感和焊盘支路已经在改变线路阻抗。选型若只看钳位数字，就漏掉了信号完整性这半张表。
钳位参数管故障，结电容管正常波形
TVS在信号幅度范围内没有进入强钳位，但反向偏置下的结电容始终存在。对边沿很快的数字信号，需要传输的不只是码元基频，还包含决定上升和下降时间的高频分量。
结电容越大，这些高频分量看到的对地通路就越强。结果可能是边沿变慢、幅度下降、零交叉抖动增大，而不是出现一个很明显的直流钳位。

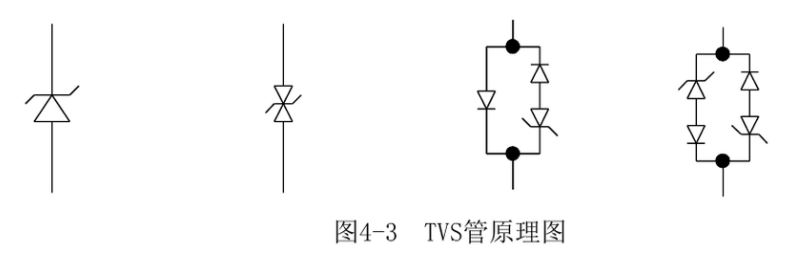

图1 不同TVS结构对应不同的结电容边界
**钳位越低是否更好，必须与结电容和接口带宽一起回答。**
不是所有保护拓扑都适合高速端口离散TVS、组合式低电容TVS和带引流结构的阵列，对外部故障电流的处理方式不同，正常工作时的输入电容也不同。高速线上不能因为器件能承受更大冲击，就忽略它给正常信号带来的常驻负载。
保护级数也不是越多越好。每一级都增加器件、焊盘和走线支路，若没有清晰的能量分工，可能同时降低眼图和钳位效果。

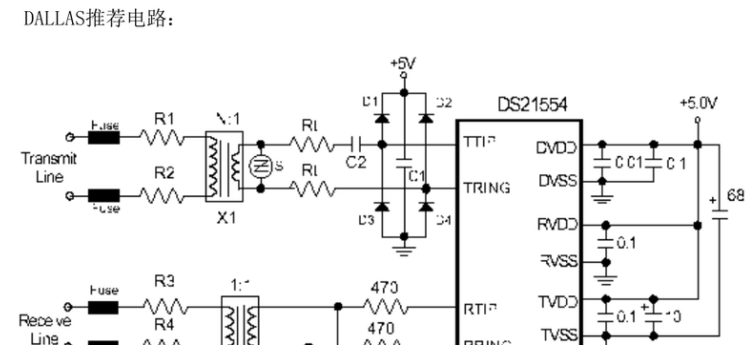

图2 引流与低电容结构需同时考虑能量和带宽
差分接口还要守住两路对称高速差分对上，两个TVS通道的结电容、焊盘、过孔和回流结构应尽量对称。其中一路支路更长，或一个通道寄生明显更大，差模信号就可能转成共模分量。

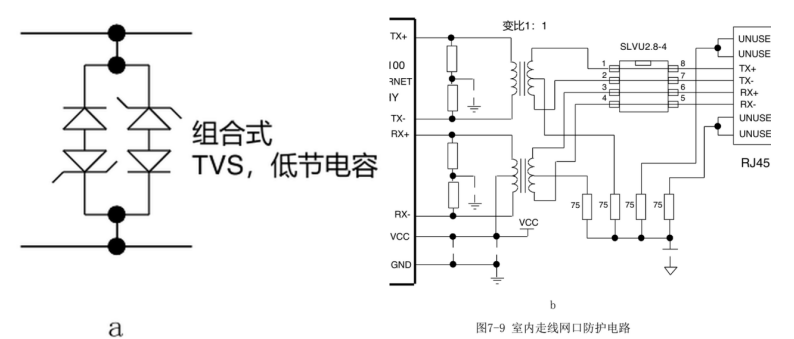

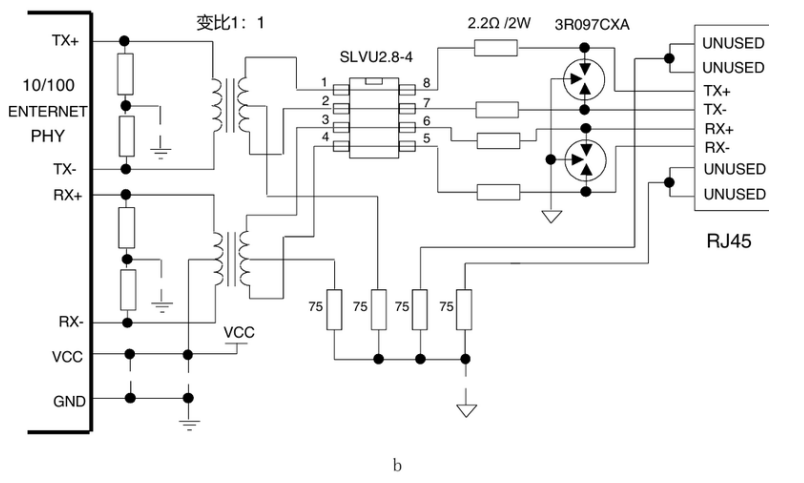

图3 网口差分对的保护器件与端接必须保持对称
保护器件应靠近外部入口，但“靠近”不是把差分线拉出两条长支路再回到主通道。焊盘形状、连接方式和回流过孔也要纳入通道模型，不能只将数据手册里的一个电容数字放进计算。
**只要保护支路破坏对称，“两路各自都不大”仍可能成为问题。**
选型要把“最坏电容”放进信道数据手册的典型结电容不是量产边界。应核对测试频率、偏置电压、最大值或散布，高速接口则优先使用厂商提供的S参数建立通道模型。如果只有单点电容，仿真结论也只能作为初筛。

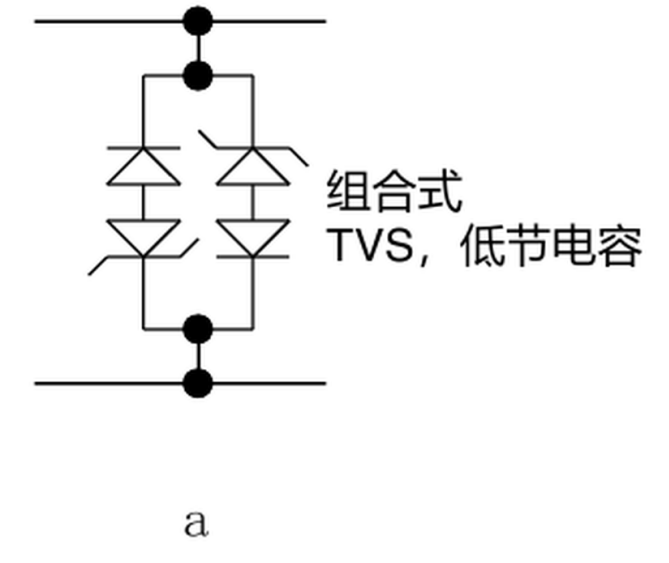

图4 组合式低电容TVS用结构降低高速端口负载
把TVS前后的插损、回损、眼图或误码率放在同一工况下比较，并保持连接器、线缆、码型和测量基准不变。只有器件漏电流和钳位合格，没有通道比较，不能完成高速接口的放行。
保护和通信必须用同一块板验收放行不应只有一次浪涌或ESD结果，也不应只有一张眼图。同一个保护版本要在正常通信、外部扰动和扰动后功能恢复三个状态下验证。
若眼图余量不足，优先区分是器件本体电容、封装支路还是布局不对称。直接换一颗“更低钳位”的TVS，有可能把高速负载做得更重。
工作电压选得过低，TVS可能在正常信号峰值、共模偏置或供电容差下进入更强非线性区域；选得过高，又可能留下过高残压。因此要将接口正常最大电压、被保护器件的耐受边界、TVS在目标浪涌电流下的钳位以及高速负载同时放进选型表，不能让某一列数字单独决策。
结电容并不总是一个固定值。它可能随偏置电压、频率和器件工艺变化，不同通道之间还存在匹配误差。数据手册若只给出典型值，可在仿真中做一组上下偏差扫描，观察眼图对结电容和两通道不对称的灵敏度，再决定是否需要向厂商获取更完整模型。
外部故障电流的返回路径同样会影响保护效果。TVS虽然靠近接口，它的地端若经过长走线、少量过孔或敏感参考地才回到入口，高di/dt会在这段寄生电感上产生新电压。当地端被抬高，后级芯片看到的残压就可能高于单颗TVS曲线所显示的器件压降。
样机调试可以保留无TVS、目标TVS与低电容候选TVS三个可交换状态，在同一测试板上比较通道与防护。这种A/B结构能把走线、连接器和板材差异降到更低，也便于在不改主板的情况下验证器件批次。实验中若只换器件却连带改了焊盘和支路，结论就不再只属于TVS本体。
完成通道测试后还要回看防护试验后的永久变化。TVS在多次冲击后可能出现漏电、结电容或钳位特性漂移，接口仍能通信不代表余量未变。将冲击前后的静态漏电和高速通道指标对齐，才能确认保护器件不仅没有短路，而且仍然适合正常通信。
结论TVS钳位够低，只能说它在故障边界上有机会保住后级；它在正常通信时对眼图的影响，要靠结电容、S参数和板级支路回答。
把保护器件放进完整信道，再比较保护前后的通道指标，才能避免“器件选对了，系统却不对”。
