时序原本通过，加上时钟不确定度为何违例？
时钟不确定度没有制造新延迟，它只是收回了原先虚构的理想裕量
未设置时钟不确定度时，STA默认发起沿和捕获沿比实际更理想。加入抖动、偏斜和建模余量后，setup与hold检查都会收紧。新违例暴露的是原来没被计入的真实边界。
一条路径在旧约束下还有正裕量，加入时钟不确定度后立即变成负数。RTL没变，布线也没重跑，很容易得出“约束把好设计算坏了”的结论。
时钟不确定度不会改变硬件里的数据路径，只会改变STA对发起沿与捕获沿最不利相对位置的建模。若加入合理边界就违例，说明原报告的绿色裕量有一部分并不真实存在。
不确定度先要拆成有来源的三类量
常见来源包括时钟源本身的周期或相位抖动、时钟网络未被完全建模的偏斜，以及为工艺、温度、电压和分析假设保留的余量。它们不能因为都以时间表示，就无条件简单相加。

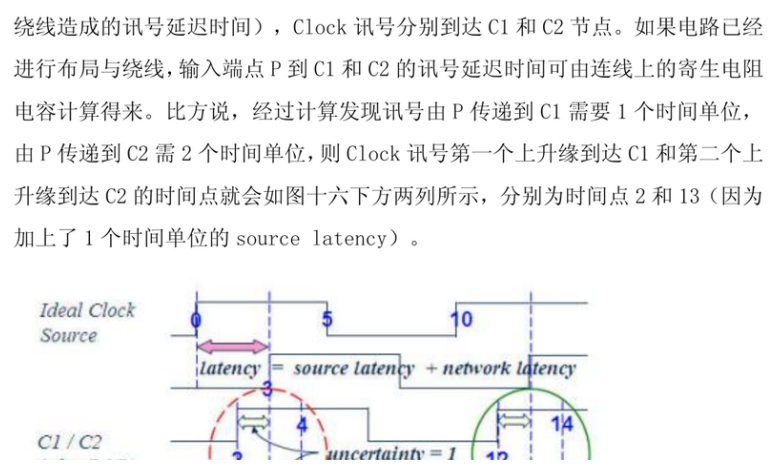

图1 时钟源延迟、网络延迟与不确定度的作用位置
必须先确认时钟是片外输入、PLL输出还是内部生成，又哪些项已经包含在工具的传播时钟模型里。重复计入会过度保守，漏计则会让报告虚假乐观。
**不确定度是有来源的工程预算，不是为了“稳妥”随手填的惩罚数。**

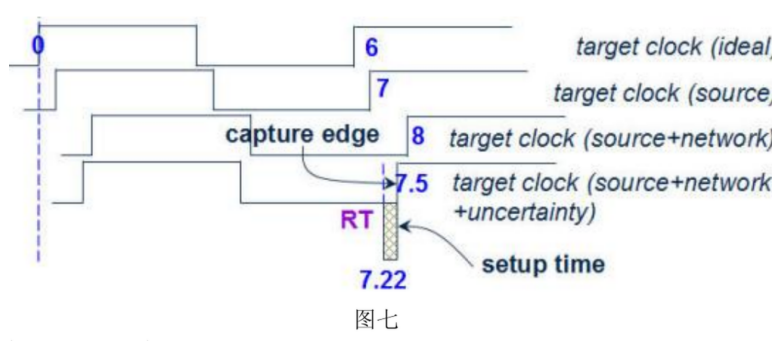

setup看的是最晚到达，可用窗口会被向内压缩setup检查要求数据在捕获沿到来前留出建立时间。对最不利情况，工具会让发起沿相对更晚、捕获沿相对更早，或直接从要求时间中扣除对应不确定度。所以可用数据传播时间变短。
查报告时要看具体工具将uncertainty列在发起还是捕获侧，不要只看最后slack。打开一条代表路径，对照时钟边沿、时钟网络延迟、数据到达时间和要求时间，才能看懂裕量在哪里被扣掉。

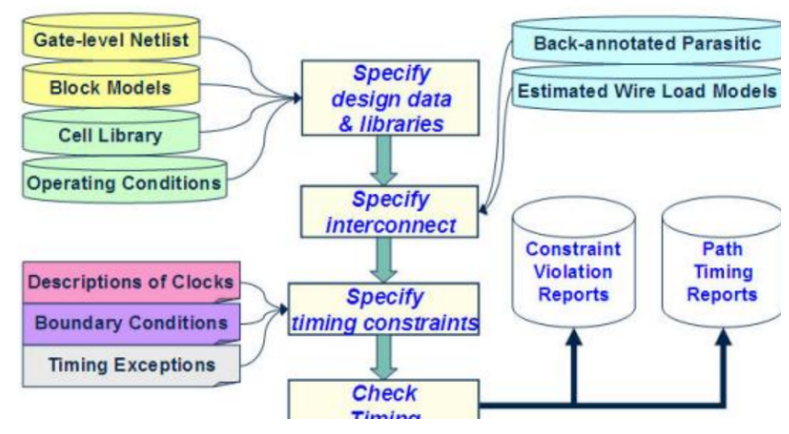

图2 STA约束、延迟模型与报告构成完整分析链
hold不是反过来照抄setuphold检查关心新数据是否来得过早，要保证捕获边沿之后的短时间内旧数据仍稳定。工具会采用对hold最不利的时钟关系，不确定度的作用方向与setup报告的表面符号可能不同。
加入不确定度后hold违例，不应通过放宽setup数字或粗暴设置假路径来消掉。先核对发起和捕获是否属于同步时钟、路径是否真实功能路径，再决定增加数据延迟、改时钟网络或修正约束。

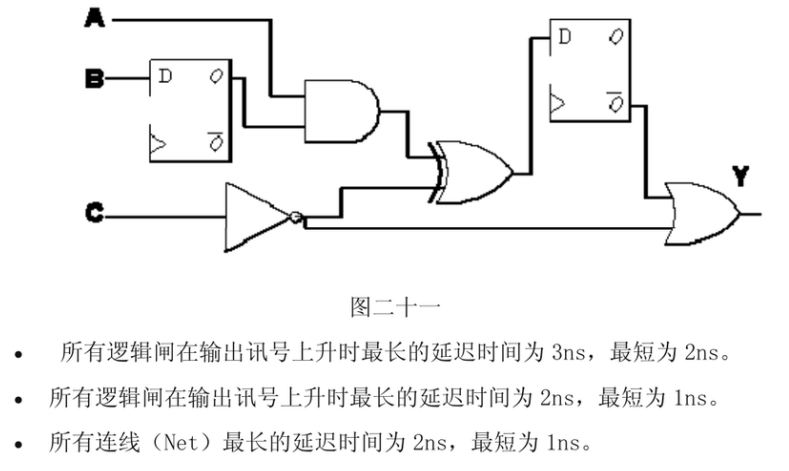

图3 路径拓扑决定setup与hold各自的最不利边界
**setup和hold都会受时钟不确定度影响，但修复动作不能混为一谈。**
用详细报告回答“裕量从哪里少了”与旧报告比较时，固定网表、布线结果、工艺角和报告类型，只改变不确定度约束。从报告中记录launch clock path、data path、capture clock path、uncertainty和required time，这样才能直接看到新增边界落在哪一项。

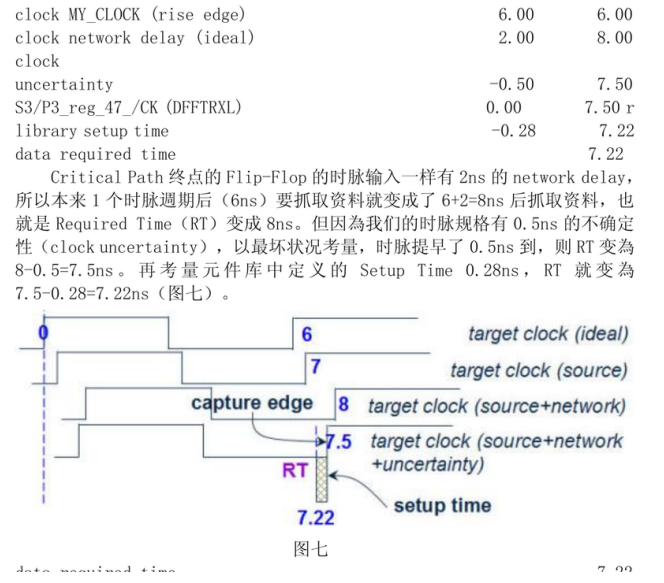

图4 时序报告中的uncertainty直接收紧捕获边界
若不确定度数值来自外部晶振或PLL，保留对应数据来源与换算过程。时钟配置、PLL模式或工具版本变更时，约束也必须重新核对，不能把上一版数字永久复用。
修违例前，先确认约束和硬件都说了真话若数值重复计入，应修正约束来源；若时钟关系或对象选错，应修正时钟定义；若约束合理而路径确实不足，才进入流水、逻辑复制、物理优化或时钟结构整改。
删掉uncertainty、放宽时钟或随意加false path只会让报告重新变绿，不会增加芯片在温度、电压和工艺边界下的真实裕量。放行条件应包括约束有依据、路径已覆盖和详细报告的边沿关系与设计意图一致。
同一组不确定度不一定适用于所有时钟。外部晶振直接输入、PLL倍频输出、带扩频的时钟和跨板输入的抖动预算不同，生成时钟的分频或相移还会改变边沿关系。约束脚本应按时钟对象记录来源与适用模式，不要在文件顶部设一个全局常数然后复制到每个域。
把不确定度纳入版本签核跨时钟域路径应先判断是真实同步关系还是异步关系。异步CDC应使用合适同步结构与时钟组关系，不应通过给两个无关时钟填一个巨大uncertainty来“包住”未知相位。反过来，有确定源关系的生成时钟也不能被随意分到异步组，否则真实同步路径会逃过检查。
物理实现后的时钟偏斜与预布局阶段估算不同。在传播时钟模式下，工具已使用实际时钟树延迟计算一部分偏斜，若又将同一项以uncertainty完整叠加，会形成重复保守。约束从综合前用到布线后时，要核对模型边界是否已改变，而不是因为脚本语法仍然有效就继续沿用。
建议在时序签核记录中并排保存两条代表路径：一条最差setup，一条最差hold。每条记录时钟对象、分析角、uncertainty来源、发起捕获延迟与路径修复动作。下一版设计即使最差路径换了，也能通过相同字段判断是数据路径、时钟树还是约束边界改变。
结论加上时钟不确定度后出现违例，并不是约束破坏了时序，而是它把实际时钟没有那么理想这件事写进了分析。
正确的下一步是追不确定度来源、打开代表路径、看清裕量如何被扣除，然后再决定修约束还是修硬件。
