地址刚换,BRAM数据为何下一拍才出来?

2026-08-12 11:18
20

地址刚换,BRAM数据为何下一拍才出来?

RAM为了映射片上存储资源,读地址通常在时钟沿被采样;输出晚一拍不是工具拖延,而是接口时序的一部分


仿真里把read_addr换成新地址,dout没有立刻跟着变,到了下一个时钟沿之后才出现目标数据。若仍按组合查表理解RAM,valid、包头和像素坐标就会整体错一拍。

寄存器数组写在Verilog里,看起来像普通下标访问;综合工具却要把它映射到器件真实的块RAM或分布式RAM资源。代码模板不同,推断出的硬件与读延迟也不同。

工程判断是:BRAM的同步读延迟应被当成设计接口,而不是仿真误差。地址、使能和控制信号都要围绕这个时钟边界对齐。

先看代码到底在哪个时钟沿采样

同步RAM模板常在posedge clk中寄存读地址,再用这个寄存地址访问RAM。外部地址在时钟沿之前稳定,时钟沿到来后才被内部捕获,输出随后更新。

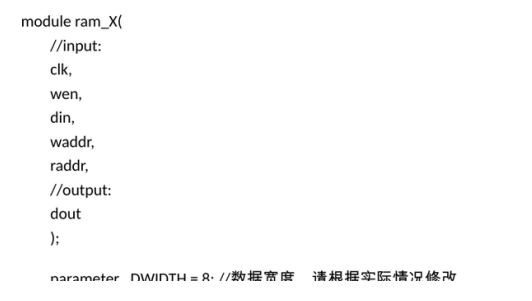

1  同步RAM接口先定义时钟、读写地址和数据输出

从上游提出地址到下游看到数据,逻辑上就形成一级延迟。若测试平台在时钟沿同一仿真时刻才改地址,还可能产生竞争,让波形看起来像多等了一拍或偶尔取到旧地址。

最清楚的画法是同时标出addr、clk、raddr_reg、dout和valid。不要只盯dout一根线猜延迟,地址被哪一个沿采样才是时间基准。

同一个数组,可以推断成不同资源

小容量数组可能被综合成LUT分布式RAM,大容量数组更可能进入BRAM。器件系列、端口数量、读写模式和输出是否寄存,都会影响资源选择。

代码中使用同步读、完整的时钟使能和工具认可的模板,更容易得到预期块RAM。若写成组合读取,工具可能改用分布式资源,也可能因规模和时序目标给出不同实现。

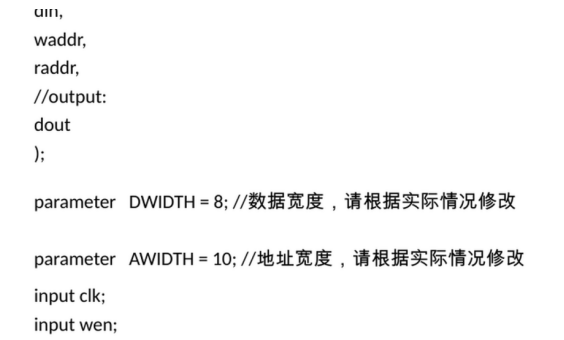

2  写地址、读地址和输出声明决定RAM端口的基本语义

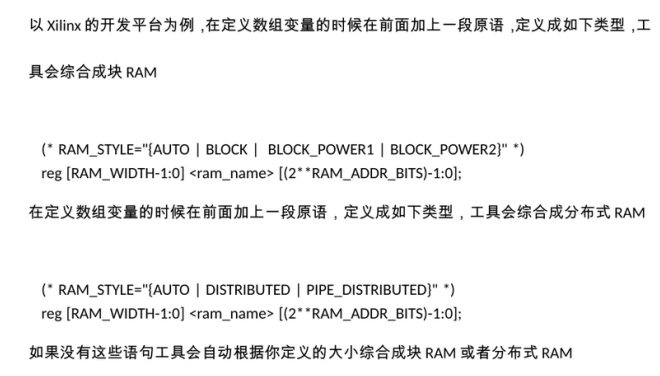

属性可以提示BLOCK或DISTRIBUTED,但属性不是万能命令。代码语义若与目标资源不兼容,综合仍可能拒绝、改写或给出警告,所以必须看最终推断报告。

同一个时钟沿既写又读相同地址时,输出可能表现为旧数据、新数据或保持不变,常见名称包括read-first、write-first和no-change。具体支持方式取决于器件与推断模板。

仿真模型若写得含糊,RTL仿真与上板结果可能不一致。双口RAM还要明确两个端口的时钟关系和同址冲突规则,不能把未定义行为当作偶然故障。

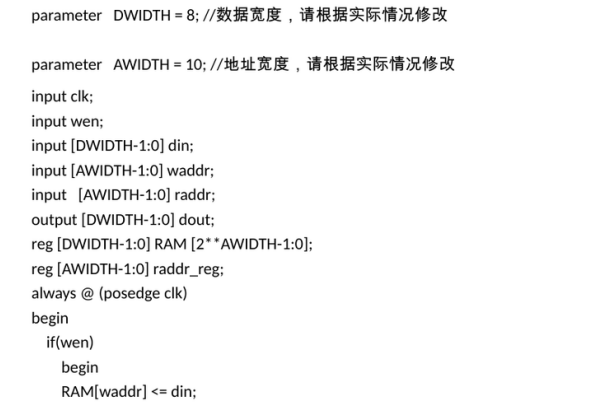

3  同步写入和读地址寄存使存储访问落在明确时钟边界

使用非阻塞赋值可以表达同一时钟沿更新,但它不会自动替你选择目标模式。最可靠的做法是写明期望、采用厂商推荐模板,并用综合后的存储配置回查。

把一拍延迟纳入流水线

上游给出addr与read_en时,同步产生一位valid。数据经过BRAM一级后,valid也延迟同样拍数;若输出端又启用寄存器,控制信号还要继续对齐。

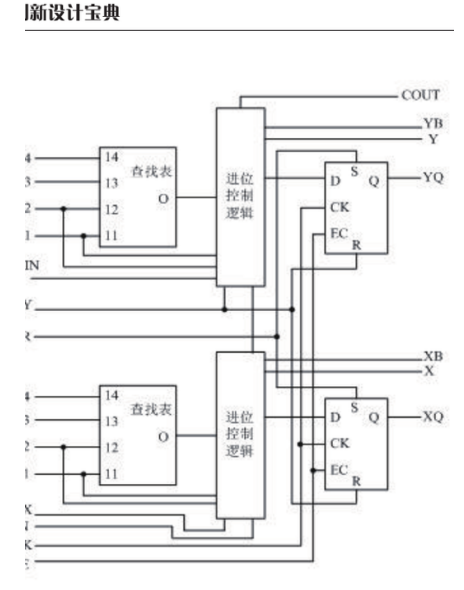

4  Slice内部的LUT和寄存结构说明分布式存储与块RAM并非同一种实现

仿真时让地址和使能在有效沿之前建立,断言dout只在预期时刻被使用。后仿真或上板调试中再核对实际RAM类型、输出寄存器和时钟使能。

若系统确实需要组合查表,应确认容量与时序允许采用分布式ROM/RAM,而不是强迫BRAM表现成它不支持的接口。资源、延迟和频率需要一起取舍。

最终检查表应包含推断资源、读延迟、读写同址模式、端口时钟和valid路径。只要这五项写清,所谓“BRAM慢一拍”就会变成可管理的流水线。

波形中的“一拍”要以接口约定为准。若上游在第N个沿前给出地址,BRAM在该沿采样,并在沿后给出数据,可定义为一级同步延迟;若又启用了输出寄存器,系统观察可能再多一级。文档应写清从请求被接受到数据有效的周期数,而不是只写“同步RAM”。

初始化方式也会影响仿真与上板一致性。仿真里数组可能被initial语句或文件预载,上电后的真实BRAM是否支持相同初始化,要看器件与配置流程。未初始化地址在仿真中出现X,往往是在提醒控制逻辑没有保证先写后读,不应直接把X强行清零掩盖。

跨时钟双口RAM需要额外处理。两个端口各自同步并不代表同址访问自动安全,写入传播到另一时钟域的可见时刻、冲突行为和复位释放都受器件规则限制。真正的异步数据交换更适合使用经过验证的异步FIFO结构,而不是随意把双口RAM当CDC同步器。

时序收敛时,BRAM输入输出寄存器能显著缩短组合路径,却会增加流水级。频率与延迟不是谁对谁错,而是架构选择。先让数据和valid在接口层显式对齐,后续增加寄存器时只需要调整统一的latency参数,不必在各模块里零散补拍。

地址改变后下一拍出数,是同步BRAM常见且可预测的接口行为。真正的风险不是这一拍本身,而是控制信号仍按零延迟设计。

回到波形,把addr、clk、dout和valid放在一起,再看综合报告里的RAM类型与读写模式。一拍对齐之后,数据错位通常就会从随机问题变成明确时序。
