空载EMI能过，满载为何突然超标？
空载频谱漂亮，不代表滤波器在满载电流和热稳态下还能保持同样的电感与阻抗
开关电源空载测试能过，负载一拉高，传导噪声却在某段频率突然抬升。问题不一定来自开关节点本身变差，也可能是输入滤波器在大电流、共模偏置或高温下失去原来的参数。
滤波器样本册给出的插入损耗通常在规定源阻抗、负载阻抗和小信号条件下测得。装进真实电源后，LISN、整流桥、母线电容和开关级组成的端口阻抗都在变化，曲线不能原样搬过来。
排查方向应同时覆盖两条线：噪声源随负载增加了多少，滤波器的有效衰减又减少了多少。只在空载调元件，很容易得到一个缺少电流和温度余量的方案。
插入损耗受两端阻抗控制
滤波器不是孤立的低通模块。共模通道中，LISN、共模电感、Y电容、负载寄生和机壳回路共同决定电流；差模通道中，整流与母线电容让输入阻抗随频率和导通角变化。
相同标称插入损耗的滤波器，接到不同电源上可能表现差异很大。若滤波器输出端与电源输入形成高Q谐振，某个频段甚至会出现放大峰。

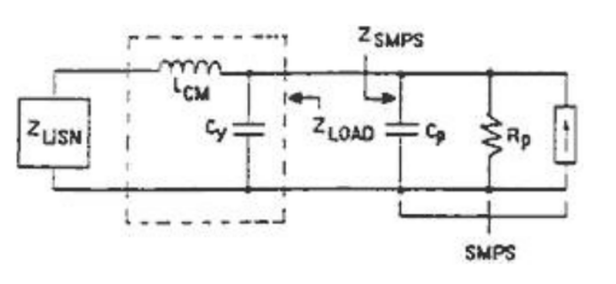

图1 共模滤波器必须与LISN和电源端口阻抗一起分析
对比空载和满载时，不仅看峰值，还应记录峰值频率是否移动。幅度升高且频率下移，常提示电感量下降或端口阻抗变化。
先分清共模还是差模共模电感两绕组对工作电流的磁通理论上互相抵消，但绕组不对称、漏感和直流偏置会留下残余磁通。差模电感则直接承受线路工作电流，更容易在满载时接近饱和。

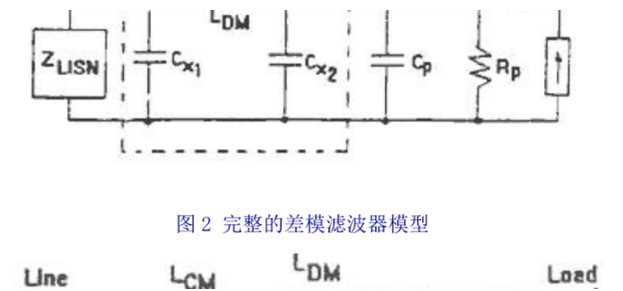

图2 完整输入滤波器同时包含共模与差模支路
X电容主要参与差模回路，Y电容为共模电流提供回流。把两个模式混在一起加料，可能改善一个频段，却增加漏电流、浪涌电流或滤波器体积。
可使用电流探头、共模/差模分离网络或两线电流求和方法确认模式。至少要先观察L、N两线噪声的相位关系，再决定改哪一组元件。
满载时磁件参数会改变随着电流增加，磁芯工作点移动，有效电感可能下降；铜损和磁芯损耗带来的温升，又会改变磁导率。额定电流不是只看线径不发热，还要看目标频段下的阻抗是否保留。

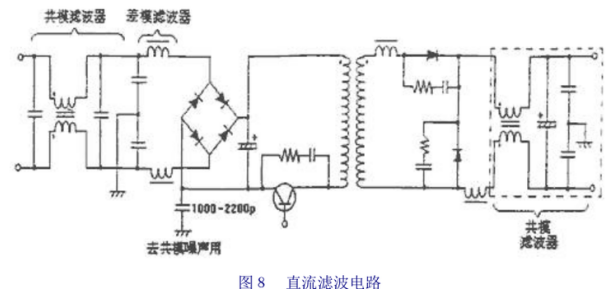

图3 开关电源的共模、差模网络贯穿输入与输出回路
共模电感也不能简单认为永不饱和。两绕组匝数、气隙、漏磁和安装偏差都会造成不平衡，叠加较大的共模脉冲后，磁芯仍可能进入非线性区域。
测量时可在冷机和热稳态分别记录电感或阻抗。若拆下后常温测量正常，装机热态失效，更应关注温度和偏置，而不是只怀疑电容容差。
四个工况能快速缩小范围固定输入电压，在空载、半载、满载冷机和满载热稳态分别测传导频谱，同时记录共模电感、差模电感和整流桥附近温度。工况之间每次只改变一个变量。
如果随电流立即恶化，优先查磁件偏置、差模纹波和源阻抗；如果运行一段时间后才恶化，优先查热降额、磁导率和电容温漂；如果只在某输入电压恶化，还要看开关频率和控制模式切换。

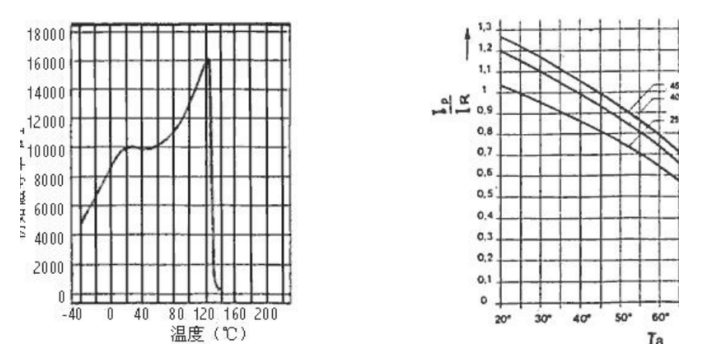

图4 磁导率和允许工作电流都会随温度变化
最终元件选择要用最坏电流、最高环境温度和实际安装方式验收。留出插入损耗余量，比让常温空载曲线刚好压线更可靠。
滤波磁件的标称电感通常在特定测试频率和小信号条件下给出。EMI关注频段更高，器件此时的阻抗可能已受绕组电容和自谐振限制。选择时应查看阻抗频率曲线，而不是只比较一个低频电感值。
布局会决定滤波器是否被高频旁路。输入端和输出端走线若长距离并行，开关噪声可以通过电场或磁场直接跨过滤波器；共模电感前后的地铜若随意相连，也会给高频电流留出捷径。元件参数正确，安装方式仍可能让衰减失效。
热态排查时，红外或热电偶测到的外壳温度不等于磁芯内部热点，但可用于工况对比。若允许，可同步测输入纹波电流和磁件端电压，计算工作频段的等效阻抗变化，把“疑似饱和”变成可重复证据。
整改后不要只复测原超标频点。电感、电容或阻尼改变会移动谐振峰，也可能影响浪涌、功率因数和环路稳定性。完整回归应包含传导、辐射、温升、启动和输入电压边界。
元件摆放位置也会改变热态表现。磁件靠近散热片、整流桥或封闭壳体时，环境温度可能远高于实验台测得的室温。额定电流选型要按器件周围的真实局部温度，而不是按空调房温度。
若加大磁件后频谱没有改善，可临时用已知阻抗的外置滤波器做分段验证。外置方案有效，说明板内滤波或布局需要继续查；外置也无效，则应回到开关节点、线缆和机壳共模路径，不要继续堆输入电感。
空载EMI通过，只能证明当前噪声源和滤波器状态下通过。满载后的电流、温度和端口阻抗都会变，滤波器必须在这些真实边界里重新验证。
最有效的返查不是先加一颗更大的共模电感，而是补齐四工况频谱和温度记录，判断究竟是噪声源增强，还是滤波器衰减掉了。
