时钟已经锁定，FPGA为何仍会偶发出错？
LOCKED只证明时钟管理单元锁住了，不代表复位、门控时钟和数据路径已经全部安全
板上读到PLL或DCM的LOCKED信号，工程师常会先把时钟源排除。可偶发错拍往往发生在“已经锁定”之后：复位释放太快、反馈路径不一致、组合逻辑门控时钟，都会让逻辑在看似正常的频率下失效。
时钟管理单元负责频率、相位和抖动处理，LOCKED是它自己的状态判断。这个信号不会替你检查每条寄存器路径，也不会保证跨时钟域数据已经同步。
工程判断是：锁定是系统启动的必要条件，不是时序正确的充分条件。排查要从时钟结构、复位时序、门控方式和静态时序四个层面继续往下走。
反馈路径不同，锁定关系就不同
资料中的DCM与BUFG连接说明，输出时钟经过全局缓冲后再反馈，时钟管理单元才能补偿这段分配路径。若反馈取点绕开实际使用的BUFG，内部认为相位正确，寄存器端仍可能存在额外偏差。
图1 DCM输出经BUFG分配后反馈，才能补偿实际时钟路径
不同器件系列可能使用PLL、MMCM或DCM，端口名字不同，原则一致：输入、输出和反馈必须按器件推荐结构连接，不能把普通逻辑或非全局网络随意放进反馈环。
实现后应查看时钟报告，确认工具识别出的主时钟、派生时钟和全局缓冲与原理图意图一致。只看RTL连线不够，布局布线后的实际时钟树才决定延迟。
LOCKED不能直接当异步复位释放LOCKED可能在上电、切换输入或电源扰动时短暂变化。如果把它直接接到大量寄存器的异步复位端，释放边沿会在不同位置以不同时间到达，形成恢复和移除时间违例。
更稳妥的做法是在目标时钟域对LOCKED同步，再经过若干稳定周期后同步释放复位；失锁时是否异步拉回复位，则按系统安全需求设计。
图2 数据必须在采样沿前后满足建立和保持时间
多时钟系统要在每个域分别处理复位释放。一个域的LOCKED有效，不代表另一个域已经运行，更不代表跨域握手完成。
组合逻辑门控时钟最容易制造毛刺用地址、使能或普通与或门直接生成时钟，控制信号在时钟高电平期间变化时，可能产生窄脉冲。这个脉冲宽度足以触发部分寄存器，却未必被示波器在常规时基下捕获。
FPGA通常提供专用时钟使能或全局门控资源。能用寄存器CE就不要改时钟本身；确实需要门控时，应使用器件专用单元并给工具完整约束。

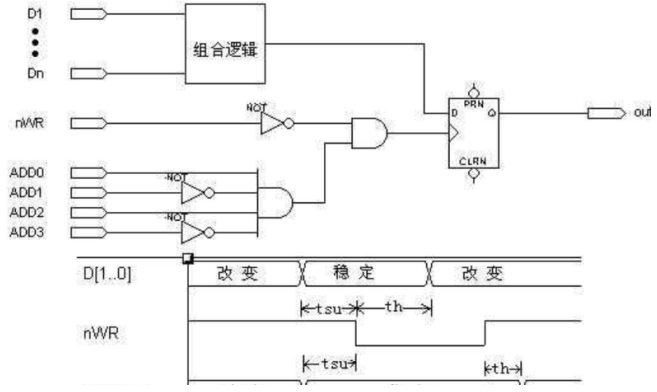

图3 组合逻辑门控时钟会把控制信号变化带入采样边沿
偶发错误若与某个使能、地址译码或低功耗切换相关，优先搜索所有由组合逻辑驱动的时钟引脚。频率计读数正常，不能排除其中夹着一个短毛刺。
最后回到静态时序与跨域全局时钟到达后，数据仍需满足建立、保持和时钟到输出约束。PVT变化会改变逻辑与布线延迟，室温能跑、低温或高温偶发，常是余量不足的表现。

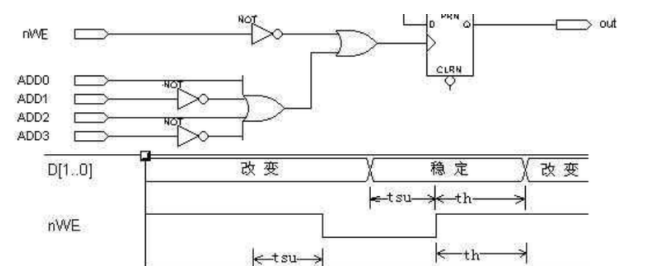

图4 门控逻辑和数据波形必须一起检查建立保持窗口
生成时钟、输入输出延迟和异步时钟组若没有正确约束，工具可能少分析一部分路径。报告“没有违例”之前，先确认所有时钟都被识别，未约束路径数量为零或有明确解释。
跨时钟域的单比特控制要同步，多比特数据要使用握手、异步FIFO或可靠协议。LOCKED不会消除亚稳态，两个看似同频的时钟只要相位关系不受约束，仍按异步域处理。
示波器看到的外部时钟稳定，也不能替代片内时钟报告。经过PLL倍频、分频与BUFG后，真正采样逻辑的时钟可能有不同相位和不确定度。约束应建立在工具识别的派生时钟上，而不是只给板端晶振一个周期。
LOCKED信号跨到其他时钟域使用时，本身也需要同步。若它参与状态机跳转或复位释放，没有同步就可能在边沿附近进入亚稳态。状态信号看起来只变化一次，恰恰更容易因为难复现而长期被忽略。
动态重配置或时钟切换要遵守器件给出的停钟、复位和重新锁定流程。两个时钟直接用普通MUX切换，可能产生窄脉冲或丢失一个周期。应使用无毛刺时钟切换资源，并为下游逻辑重新建立启动顺序。
定位时可加入片内逻辑分析仪，采集LOCKED、同步后复位、关键状态机和错误标志。触发条件设为失锁、非法状态或握手超时，往往比连续抓外部时钟更容易捕到真正的因果顺序。
时钟质量还包括抖动，不只是平均频率。输入晶振噪声、电源纹波和PLL带宽都会影响边沿位置。若高速接口或采样逻辑接近极限，应使用工具给出的时钟不确定度和器件抖动预算，而不是把周期设成一个理想常数。
修复后要覆盖冷启动、热启动、掉电再上电和时钟源异常恢复。偶发问题常集中在这些短暂状态，长时间稳定运行并不能证明启动序列正确。把启动次数和失败计数自动化记录，验证效率会高很多。
看到LOCKED，可以确认时钟管理单元进入工作状态；要确认系统时序正确，还需要反馈路径、复位释放、时钟资源和数据约束全部闭环。
排查偶发错拍时，先导出时钟树和未约束路径，再搜索普通逻辑生成的时钟。很多“玄学失锁”其实发生在锁定之后。
