光电二极管有信号，带宽为何总上不去？
跨阻增益、输入总电容与运放增益带宽互相牵制，换一颗更快运放不一定解决问题
光电二极管照光后有稳定输出，说明直流通路大体成立；上升沿慢、脉冲变形或输出振铃，却属于环路带宽与稳定性问题。反馈电阻越大，微弱电流转换得越明显，同时也让寄生电容更容易成为主角。
跨阻放大器把光电流转换成电压，常见直觉是“增益不够就加大RF，速度不够就换高GBW运放”。两步一起做，可能让噪声、过冲和稳定时间同时恶化。
真正需要平衡的是四项：目标跨阻增益、光电二极管与输入寄生总电容、运放噪声增益曲线、反馈电容CF。它们决定带宽，也决定环路是否有足够相位裕量。
先分清低频误差和带宽问题
微弱光电流场景中，运放输入偏置电流会直接形成输出误差。资料中的偏置示意说明，某些连接方式可以让二极管的暗电流或偏置电流流向输出节点，从而改变测量结果。
图1 光电流和偏置电流都会经反馈网络转换成输出电压
如果零光时输出已经接近饱和，先处理偏置、暗电流、输入共模范围和输出摆幅；此时谈带宽没有意义。把直流工作点拉回线性区后，再用小信号光脉冲观察动态。
光电二极管反向偏置可减小结电容并改善速度，但暗电流、噪声与安全范围也会变化。偏置方案应按器件数据手册和目标光功率确定。
RF越大，增益和极点一起变化理想跨阻增益近似由RF决定。RF增大后，同样光电流产生更大输出，但RF与并联电容形成的极点会下降。这里的电容不仅是设计加入的CF，还包括电阻封装、焊盘和走线寄生。
图2 RF与CF共同形成跨阻反馈网络
资料指出，高增益应用需要的CF可能小于1 pF。这个量级与PCB寄生相当，原理图上的“未安装”并不等于电路里没有电容。电阻封装和反馈走线长度都会改变最终结果。
因此高阻反馈要缩短回路、减小焊盘和输入节点面积，并让敏感节点远离快速数字线。先降低不受控寄生，再决定是否额外放置CF。
输入总电容抬高噪声增益光电二极管结电容、运放输入电容和PCB寄生并联在反相输入节点。频率升高后，这条电容支路阻抗下降，噪声增益上升，环路更早接近交越。
只看运放单位增益带宽不足以判断可用速度。输入电容越大、RF越高，所需GBW越高；同时运放输入电流噪声和电压噪声还会通过不同阻抗转换到输出。

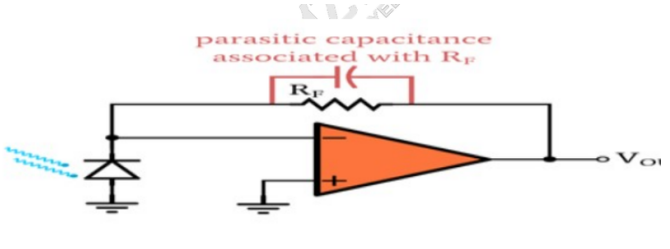

图3 反馈电阻自身寄生电容也会改变TIA环路
选型时先用最坏结电容而不是典型值。光电二极管面积、反向偏置和温度都会影响电容，样机与实验室小二极管不同，带宽自然会改变。
CF要用阶跃响应收敛CF过小，环路相位裕量不足，脉冲边沿出现过冲和振铃；CF过大，虽然波形平稳，带宽却被主动压低。目标是最坏输入电容下仍稳定，并保留所需上升时间。
可使用小幅光脉冲或等效注入电容做阶跃测试，记录过冲、振铃周期和稳定时间。改变CF后如果振铃下降但上升沿明显变慢，就已经看到稳定性与带宽的交换。

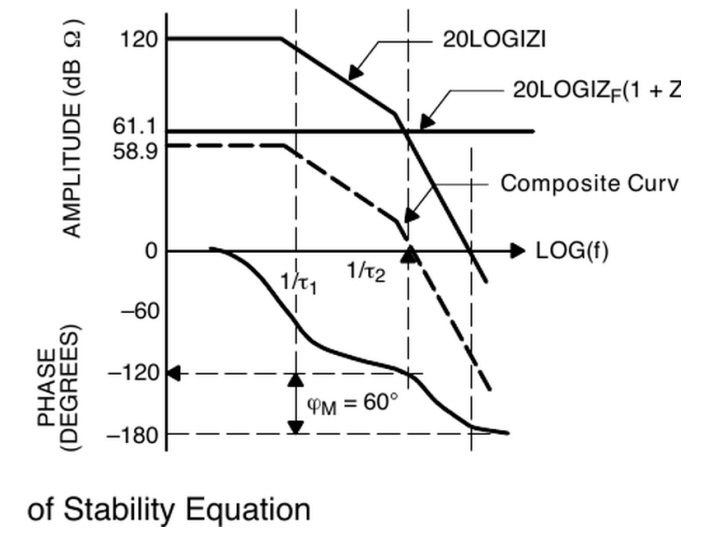

图4 环路增益在0 dB附近的相位决定过冲和振铃
Bode图的0 dB交越和相位裕量提供解释，但最终还要在实际二极管、封装和PCB上验证。探头电容本身也会加载高阻节点，测量输出比直接探反相端更安全。
输入节点的防护器件也会加入电容预算。为了防ESD直接并上一颗大电容TVS，可能在直流测试中毫无异常，却把高频光脉冲明显拖慢。保护方案应比较结电容，并尽量把高电容器件放在不会直接加载敏感求和节点的位置。
反馈电阻过高时，板面污染和湿度造成的漏电也会转化为输出偏移。高阻节点要保持清洁，必要时使用护环，并避免助焊剂残留。低频漂移和高频带宽虽然表现不同，却都受同一敏感节点的布局质量影响。
运放输出端若还要驱动ADC采样电容或长线，负载会反过来影响环路。可以在TIA之后增加缓冲或隔离电阻，避免把输出负载问题误判为光电二极管输入问题。测试时分别观察TIA输出与后级输入，能更快分段定位。
建立计算表时，把光电二极管最大电容、运放输入电容、估计PCB寄生、RF、目标带宽和允许过冲放在同一页。元件或封装变更后重新计算并跑阶跃，能防止“料号替代没有改增益，却悄悄改了稳定性”。
噪声与带宽要用同一工况评价。滤波或增大CF会让输出看起来更安静，却可能只是把有效信号一起压低。比较方案时同时记录跨阻增益、等效输入噪声、上升时间和稳定时间，才能避免只优化一项。
同一套指标还应覆盖最小与最大光功率，防止大信号进入压摆率或输出摆幅限制。
光电二极管“有信号”只证明直流转换成立。要把带宽做上去，必须同时管理输入总电容、RF、运放GBW和CF，而不是单独追求更快器件。
最实用的动作是先列一张电容预算表，再用小信号阶跃逐步调CF。波形能告诉你目前缺的是速度，还是稳定余量。
