K因子大于1，放大器为何还会自激？
K因子只描述给定S参数条件下的二端口稳定性；频率、偏置、负载和版图反馈一变，样机仍可能出现新的正反馈环路
仿真报告里K大于1，设计被标成“无条件稳定”。样机接上偏置网络、连接器和真实负载后，频谱上却冒出一根不该出现的线，器件电流也在没有输入时升高。
这类问题不是K因子没有意义，而是使用范围被缩成了一个频点、一组偏置或一段窄带。稳定性判据来自小信号S参数，任何没有进入该二端口模型的反馈路径，都可能在板上重新出现。
工程判断是：K大于1必须和Δ条件、频率范围及实际端接一起看。一个点通过，不能替代整机稳定性验证。
K大于1不是孤立通行证
对给定频率的线性二端口，常用Rollet判据需要K大于1并同时满足Δ的条件，才可讨论对任意无源源、负载端接的无条件稳定。只报一个K值，信息并不完整。
S参数还绑定偏置、电流、温度、功率电平和参考面。若实际栅压、漏压或器件温度改变，输入输出反射与反向传输都会变化，原来的判据需要重新计算。

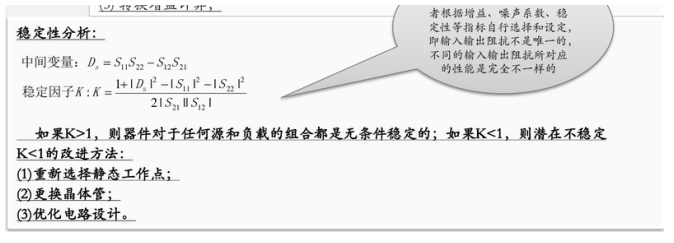

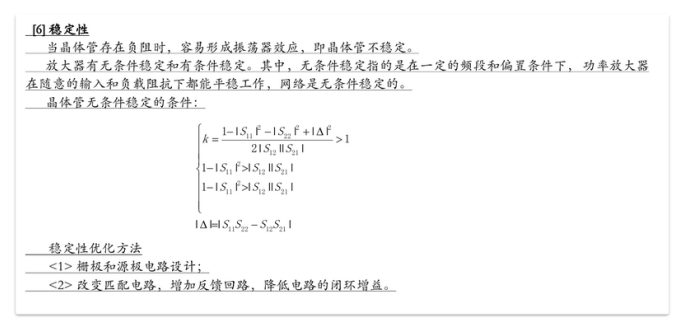

图1 稳定判据需要K与Δ条件共同满足
功率放大器在大信号下还会进入非线性区，小信号稳定只能作为基础门槛。压缩、谐波终端和负载失配带来的行为，仍要用相应模型和实测覆盖。
带内稳定，不代表带外也稳定匹配网络只围绕工作频段优化时，低频偏置网络、器件增益峰值和高频封装寄生可能留在检查范围之外。自激频率往往并不落在信号带宽内。
稳定因子应从器件低频有效范围扫到远高于工作带宽的范围，并观察稳定圆或μ等互补指标。数据手册或模型缺少的频段，要明确为验证盲区，而不是默认稳定。

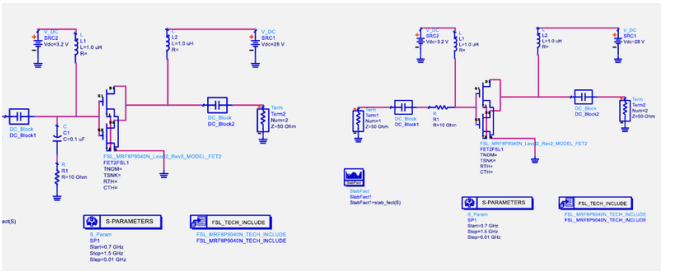

图2 稳定因子的计算要跟随完整S参数频率扫描
带外自激会通过混频、检波或电源调制回到带内，表现为增益漂移、噪声抬高和静态电流异常。只用窄带网络分析仪看S21，可能看不到真正振荡点。
偏置与版图会新增反馈路径漏极或集电极电源线、栅极偏置、公共地阻抗和散热金属都可能把输出能量耦回输入。原理图上分开的网络，在高频下会通过寄生电容、电感和空间场重新连接。
去耦电容不是越多越稳。电容、走线和扼流元件可能形成低频谐振；接地过孔太远，又会把去耦支路变成带公共阻抗的反馈路径。

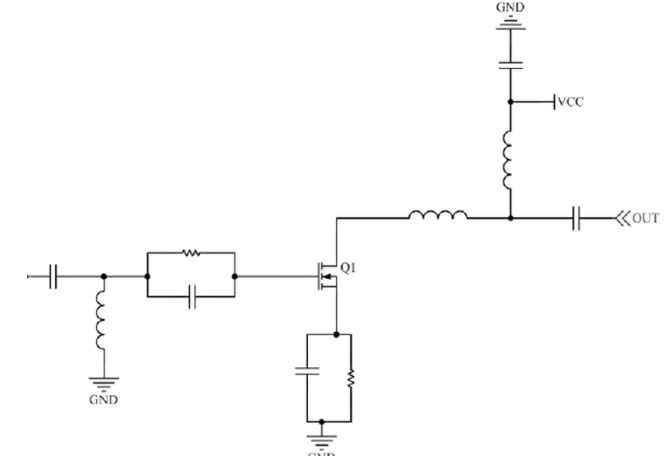

图3 有耗匹配通过降低环路增益换取稳定裕量
有耗匹配、栅极串阻、并联RC或反馈网络可以降低潜在环路增益，但会牺牲增益、噪声或效率。稳定措施应放在真正的敏感频段，不能只在输入端随手加电阻。
样机验证要让问题主动暴露先在无输入条件下用宽频频谱观察输出和电源电流，再改变源端与负载端接、偏置电压、温度和输出功率。只在50Ω实验室负载上安静，不代表天线失配时仍稳定。
图4 输入端串联电阻或并联RC都需要与偏置和匹配一起评估
对可疑频点，用近场探头比较输入、输出、偏置与地回路的能量分布，临时增加阻尼或改变去耦位置，判断反馈路径属于器件端口还是供电版图。
仿真中把匹配、偏置、封装和关键互连放进同一模型，稳定网络加入后重新核对增益、效率和输出功率。改善稳定不能以悄悄破坏主要指标为代价。
最后把频率扫描范围、偏置点、源负载条件和温度写进验收表。稳定性只有在这些边界内被证明，才是可复现的工程结论。
稳定圆的使用也要注意端口定义。源稳定圆和负载稳定圆分别对应不同端接平面，匹配网络或夹具加入后参考面已经改变，直接把晶体管裸器件圆图叠到整板阻抗上会产生误判。每次去嵌、级联或改变偏置网络后，都应重新确认S参数参考面。
低频振荡常来自偏置控制环。稳压器输出阻抗、扼流圈、电容和有源偏置晶体管可能形成另一个反馈系统，它未必出现在射频小信号模型中。看到几十千赫到数兆赫的异常摆动时，应把电源端口也作为信号路径，用阻抗或环路方法检查。
负载失配验证不能只用开路和短路两个极端。实际天线或滤波器会沿驻波相位扫过一圈，使晶体管看到不同复阻抗。使用调谐器或受控失配网络扫描相位与幅度，更容易找到某个反射条件下的潜在不稳定，同时还要监控器件温度与电流。
稳定网络的元件本身也有寄生和功率限制。小封装电阻在目标频段可能偏离理想阻值，RC支路中的电容会自谐振，栅极电阻还要承受驱动脉冲。定稿前应把实物S参数或厂商模型放回仿真，并检查阻尼器件在最大输入与失配下的温升。
屏蔽盒盖上与打开时都应对比频谱，若结果明显变化，空间耦合或腔体反馈很可能已经进入环路。
K大于1是重要检查项，却只对给定模型和条件负责。频率扫得不够、偏置不同、实际负载失配或版图形成新反馈，样机仍可能自激。
下一次看到异常频谱，先扩大观察频段，再改变端接、偏置和温度。把K值放回它的适用条件里，稳定问题才不会被一个漂亮数字掩盖。
