PLL已经锁定，频谱裙边为何还很宽？
锁定只控制平均频率与相位，不会把每一种短期抖动都消掉
PLL输出频率正确、锁定指示有效，只能证明闭环能把平均相位误差拉回可控范围。参考源、PFD与电荷泵、分频器、环路滤波器和VCO的噪声仍会按各自传递特性出现在载波周围。
频率计显示输出已稳定，锁定引脚也没掉，频谱仪上的载波两边却仍然有很宽的裙边。更换参考源后近端改变，远端又不一定跟着变，说明“锁定”和“低相噪”并不是同一个验收条件。
PLL锁定后仍然是一个有带宽的噪声整形系统，不是一台把所有噪声清零的频率复印机。看裙边要先看偏移频率，再问这个区间里哪个噪声源被闭环放过来了。
先把“锁定”和“相位稳定”分开
锁定意味着输出经分频后与参考信号在平均频率上建立了确定关系，相位误差被限制在环路可控范围。但短时间尺度上，边沿仍会因噪声前后摆动，在频域就表现为载波周围的相位噪声。
一个稳定的锁定指示无法告诉你近端偏移、远端偏移或积分抖动是否合格。这些指标必须在明确偏移范围、测量带宽和信号工况下单独评估。

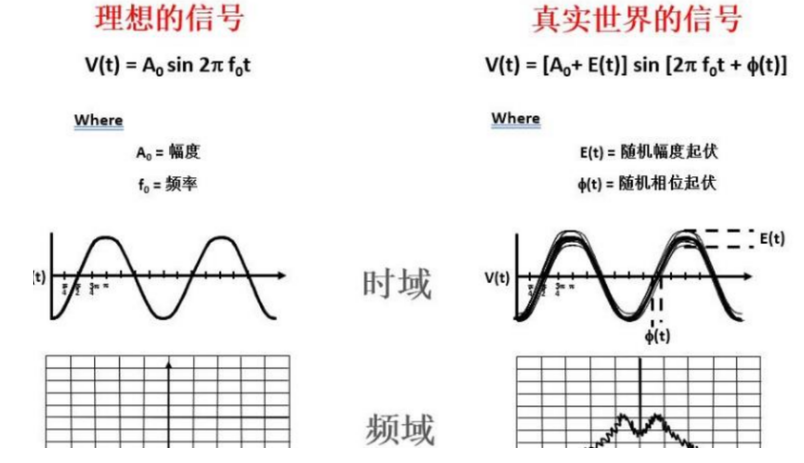

图1 理想载波与真实信号的时域、频域差异
**中心频率对了，不能推出载波附近的噪声能量也足够低。**
相位噪声必须连同偏移频率一起读相位噪声常用离载波某个偏移处、单位带宽内的单边带噪声功率相对载波功率表示。脱离偏移频率说一个数字，信息是不完整的；近载波和远载波往往由不同机制主导。
比较两个PLL方案时，必须对齐输出频率、分频比、参考源、环路带宽、输出功率和测量底噪。只截取某一个偏移点，可能选到在局部更好、在系统积分范围内反而更差的方案。

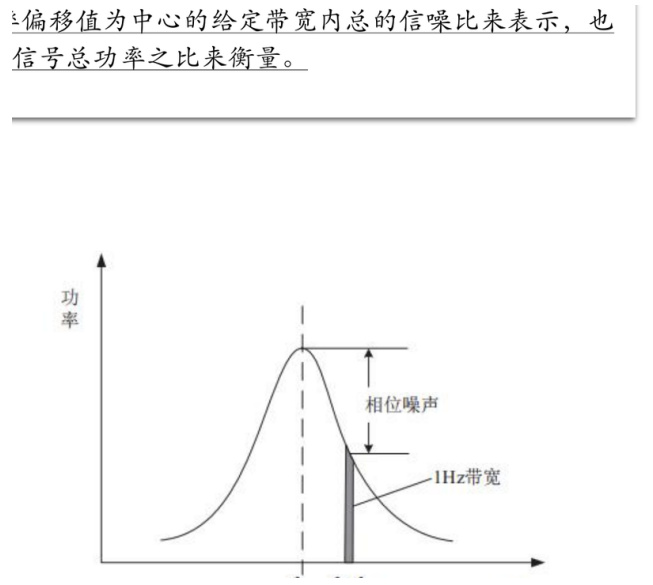

图2 偏移频率与1Hz带宽定义了相位噪声的读取位置
环路带宽在两类噪声之间做选择参考源、PFD、电荷泵与分频器一侧的噪声，在环路内会按闭环特性传向输出；VCO本身噪声在环路带宽内会被一定程度压制，超出带宽后则更多保留自由振荡器特性。
所以扩大环路带宽可能降低某段VCO噪声，同时让更多参考链噪声进入输出；缩小带宽则可能相反。最合适的带宽通常落在两类噪声取得平衡的区域，还要同时满足稳定性和锁定时间。

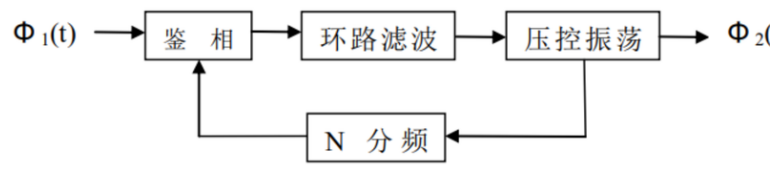

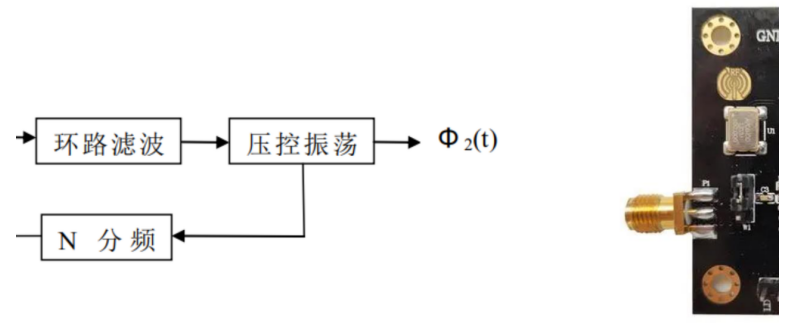

图3 参考链、环路滤波器、VCO和N分频构成噪声整形环
**环路带宽不是越宽越快越好，而是在锁定、稳定与噪声之间交换。**
环路滤波器的器件与布局会改变真实谱形被动或有源环路滤波器不只决定数学上的极点和零点。电阻热噪声、运放电压电流噪声、电容漏电与电荷泵脉冲都会进入VCO调谐端。高阻节点还容易感应数字串扰和电源纹波。

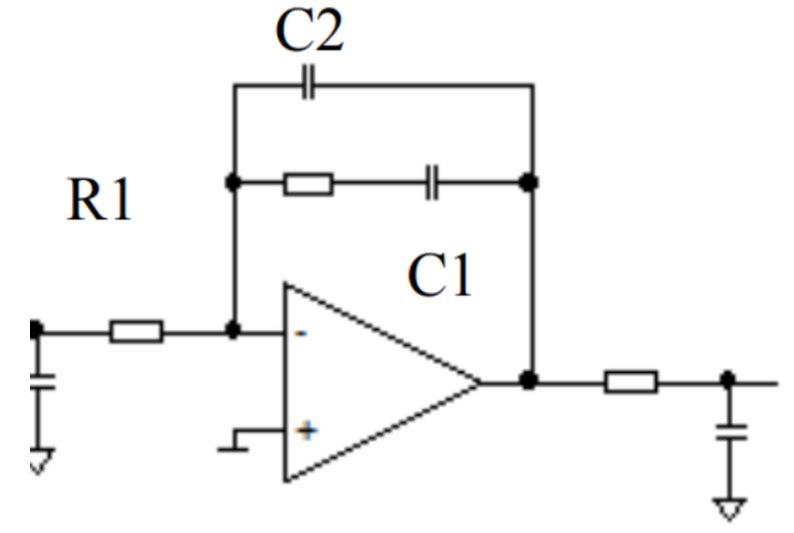

图4 有源环路滤波器的R、C与运放噪声共同作用于VCO调谐端
环路滤波器应靠近相应引脚，调谐线远离时钟和开关节点，其地返回不与大电流脉冲共用狭颈。仿真中只有理想R、C时很完美，实板上的杂散和耦合仍可能把近端裙边抬高。
分区比较比“换一个更好的PLL”更有效。将相位噪声按近端、交越附近和远端分区。近端对参考源与环路内噪声更敏感，远端往往更能看出VCO噪声底和输出链的影响，交越区的峰化则要检查环路余量和模型。
保持输出频率和仪器设置不变，依次比较参考源、PFD频率与分频比、环路滤波器和VCO。哪个改动只在对应偏移区间产生稳定变化，就为噪声主导项提供了证据。测量前还要确认仪器噪声底低于被测信号，避免把测量系统的底噪当成PLL极限。
分频比会将参考链相位噪声映射到高频输出，因此同样的输出频率可以通过不同PFD频率与分频比组合得到不同噪声结果。提高PFD频率、降低总分频比常能改善环内噪声，但也要受限于参考频率、频率规划、整数或分数模式以及杂散位置。只比较两颗PLL芯片的底噪数字，不放进实际频率计划，结论很可能会反转。
整数边界杂散、参考杂散和电源调制不应被统统称为“相位噪声裙边”。随机噪声通常呈连续谱形，确定性调制更容易形成离散谱线或周期边带。看到某个固定偏移的窄峰，应同步检查PFD、电源开关频率、数字接口与调制周期，而不是直接通过改环路带宽去压一根来历不明的线。
VCO调谐端的电源和参考地可以直接转化为频率抖动。即使环路滤波计算正确，调谐线与SPI时钟平行、电荷泵地与功率流共用过孔、LDO输出在某频段阻抗升高，都可能把频谱裙边或杂散抬起。排查时可用独立低噪声电源和静态配置做对照，判断噪声是从环路本身还是板级耦合进入。
相位噪声最终要回到系统指标。通信系统可能关心EVM、邻道泄漏与解调性能，雷达和采样时钟可能关心积分抖动和近端杂散。同一条相噪曲线在不同积分范围下会得到不同抖动结果，不应脱离接收机带宽或采样频率随意选一段积分。从系统容忍度反推偏移区间，才能决定近端、交越还是远端需要优先改善。
结论PLL锁定只是频率合成的基本条件，不是相位噪声验收。裙边有多宽，取决于多个噪声源如何被环路带宽分区传向输出。
从偏移频率分区出发，对照参考链、环路和VCO做单变量对比，就能避免用一个锁定指示覆盖所有噪声问题。
