近场探头转个方向，频谱峰值为何变了？
探头不是无方向的麦克风，它只会对特定场分量强耦合
H场环形探头对穿过线圈的磁通变化敏感，E场探头对高dv/dt节点更敏感。旋转、倾斜或抬高探头，会改变耦合量。近场扫描的第一要务，是固定姿态和距离。
同一颗电感上方，探头沿X方向放时某个频点很高，转九十度后却明显下降。板子的输入、负载和开关频率都没变，频谱数字却变了，初学者很容易怀疑仪器不稳定。
近场探头测到的是局部场与探头几何方向的耦合结果，不是一个与姿态无关的绝对“噪声电压”。方向响应本身还能提供线索：是电流环路主导，还是高压快边沿节点主导。
先把板上的高di/dt环路和高dv/dt节点分开
Buck功率级同时存在两类强激励：输入热环路中的快速脉冲电流会建立局部磁场，SW节点的快速电压边沿会通过寄生电容建立电场和共模电流。两者在板上的热点可以相邻，机制却不同。
用H场探头扫输入电容、上下管和回流组成的小环，再用E场探头扫SW铜皮、高压引脚和散热结构。若两种探头都很高，可能同时存在电流环路过大与节点面积过大。

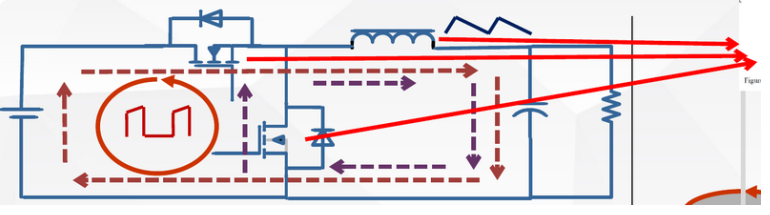

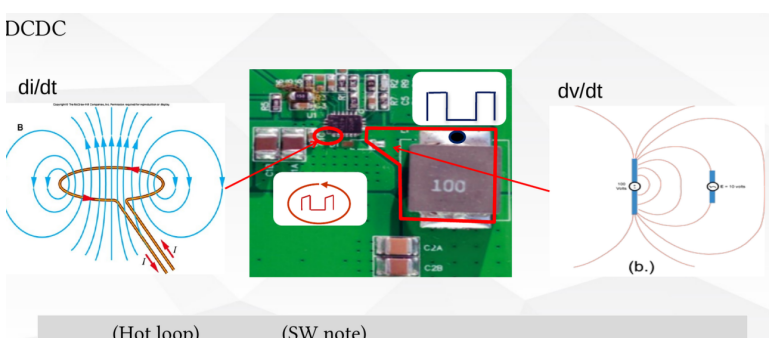

图1 DCDC板上的高di/dt环路与高dv/dt节点
**探头类型和方向不同，实际上是在问板子两个不同问题。**
环形H场探头的法向决定它能接到多少磁通环形线圈的感应电压与穿过线圈面积的磁通变化相关。将探头线圈旋转，相当于改变线圈法向与局部磁场的夹角；若接近正交，耦合会明显变小。
图2 探头线圈的方向会改变对局部磁场的耦合
这个特性可用来判断电流路径。沿走线两侧扫描并旋转探头，观察哪个方向响应最强，再与PCB上的实际去回路径对照。若没有记录探头方向，两次扫描数字就不具备可比性。
高度只变一毫米，峰值也可能差很多近场在离开辐射源后变化很快。探头抬高、倾斜或滑到元件另一侧，都会同时改变距离和方向。手持探头做绝对幅度对比，结果往往比板子自身的变化还大。

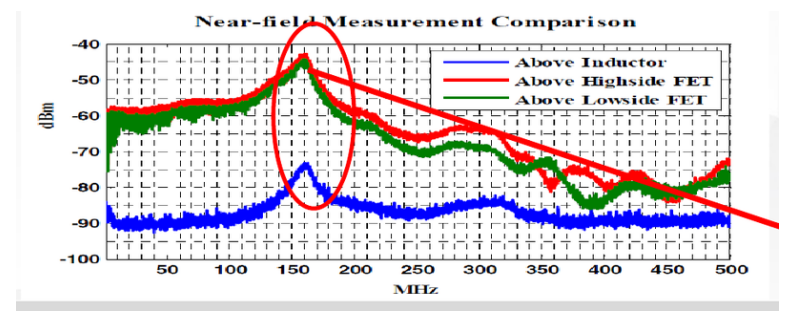

图3 近场测量对位置、高度和方向高度敏感
实用做法是用非金属支架或限高结构固定探头，在板上建立坐标网格，记录探头类型、方向、高度、RBW、VBW、扫频范围和检波方式。同一套设置下的相对变化，才能支持整改判断。
**近场扫描的重要产出是“热点在哪里、跟哪个节点同步”，不是一个脱离工况的dB数字。**
用旋转和单变量扫描给热点分类先固定电源输入、负载、开关模式和线缆位置，用H场探头找出局部峰值；保持坐标和高度不变，旋转探头比较方向响应；再换E场探头检查是否与SW节点面积相关。
若缩小输入热环路后H场热点和相关频点同步下降，说明路径判断有支撑；若缩小SW铜皮后E场与线缆共模电流同步改善，则更像是高dv/dt耦合。不要一次同时更换电感、改铜皮和加滤波，否则无法建立因果。

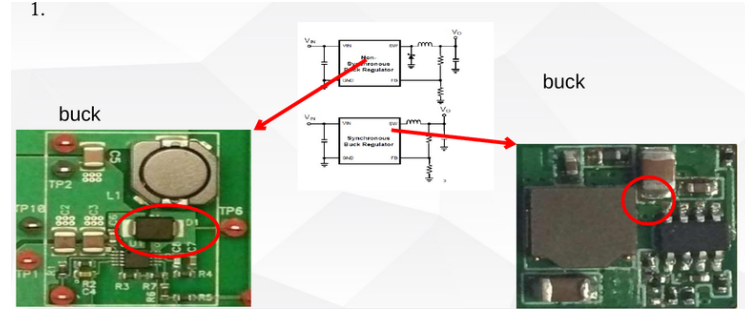

图4 比较不同板上热点位置时必须固定探头工况
近场定位通过后，还要回到系统级验证近场探头适合找源、比较版本和确认局部整改，不能单独预测整机法规测试结果。局部热点下降，噪声仍可能经电源、地、机壳或线缆的另一条路径输出。
整改后应同时比较传导频谱、线缆共模电流或远场结果，并保持工况一致。如果近场降了而系统级没变，要继续找主导输出路径，而不是否定探头测量。
探头尺寸也是空间分辨率与灵敏度的交换。大环形探头耦合面积更大，找到大致区域更快，但容易同时收到多个相邻源；小探头能分辨更细的走线和引脚，输出也更弱。实用流程可以先大后小：先找区域，再用小探头沿实际去回路径精扫，不要用两种尺寸的绝对dB值直接作比较。
探头线缆和人手也可能参与耦合。同轴线紧贴高dv/dt铜皮、绕过电感或在板上改变摆放，能让频谱出现额外变化。固定探头时应同时固定前端线缆路径，必要时让线缆远离被测热点。反复测量同一坐标的离散程度，可以帮助判断人工扫描的重复性上限。
频谱峰值与开关基频、谐波或某个调制边带对应时，可以用时域触发进一步建立联系。将近场探头输出与SW节点、门极波形或负载脉冲对齐，看局部信号在哪个边沿增强。这类相对时序比单独的频谱高低更能证明源节点，但必须使用合适带宽和隔离方式，不让测量引入新回路。
建立版本热力图时，应保留扫描坐标、频点和工况而不只保留一张彩色截图。设计修改后，可以计算同一坐标的相对变化，再检查热点是真正下降、向其他节点转移，还是因探头位置变了而看不见。这种可复现记录也便于将近场结果与传导和远场测试串联起来。
结论近场探头转个方向，频谱峰值变化是正常的几何耦合结果。旋转特性不仅是误差源，也是判断局部场方向的工具。
固定距离、方向和仪器设置，再做单变量对比，近场扫描才能从“哪里亮”走到“哪条路径在产生噪声”。
