输入已经接地，运放输出为何仍有偏差？
信号为零只说明外部输入为零，运放内部仍有等效差分误差
输入失调电压Vos可以理解为叠加在运放两个输入端之间的微小直流电压。它会按电路的噪声增益传到输出，因此信号端接地，输出也可以有稳定偏差。
运放做的是直流微小信号放大，输入端已短接到同一参考点，万用表和示波器却都看到输出偏离预期零点。更换同型号器件后，偏差方向或大小还会变，加热时又缓慢漂移。
理想运放才会在差分输入为零时给出绝对零输出。真实输入级的器件不匹配会形成等效Vos，反馈网络再把它放大到输出。先做失调预算，比一开始就怀疑接地或ADC更有效。
把Vos放进等效电路，误差就能计算
可以把Vos看成串在任意一个输入端的小电压源。对一个反相放大器，信号增益可能是负值，但Vos在输出端通常按噪声增益1+Rf/Ri被放大。这也是为什么信号增益看似不高，零点误差仍可能超标。

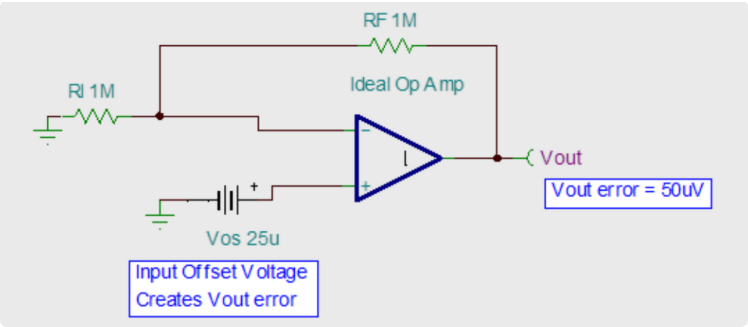

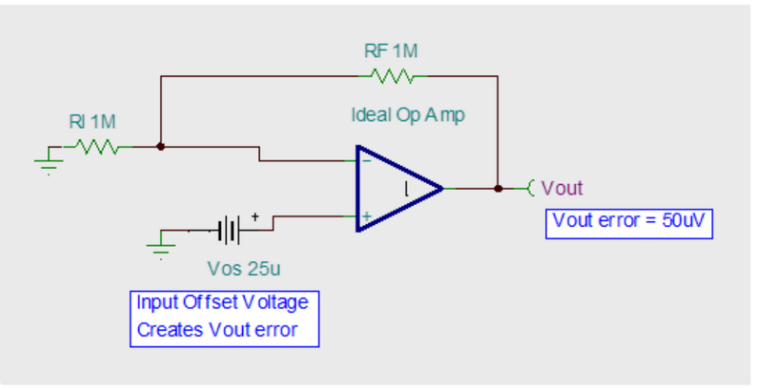

图1 输入失调电压按噪声增益映射为输出误差
同相、反相、差分和仪表放大器的外部结构不同，但预算思路一样：找到运放自身失调看到的闭环增益，再把其他直流误差分开计算。
**用信号增益算Vos，是直流误差预算中很常见的漏项。**
失调的根源在差分输入级不可能完全对称差分对中的晶体管尺寸、队列位置、偏置电流和温度无法绝对一致。芯片设计会通过匹配、修调或斩波技术降低误差，但不同精度架构的带宽、噪声、输入范围和成本也有不同交换。

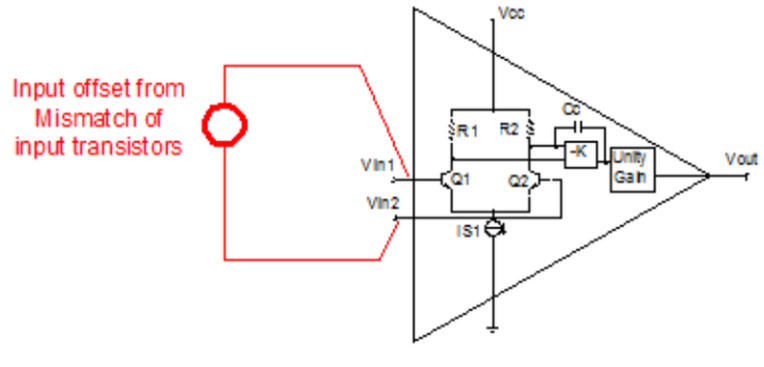

图2 差分输入级的器件失配等效为Vos
所以选运放不能只追一个极小的典型Vos。应同时看最大值、温漂、共模范围、供电条件和输入结构是否适合信号源。
典型值很漂亮，不代表每颗芯片都在中心失调电压是有分布的制造参数。一批器件的大多数可能靠近中心，仍然会有样本落在较远位置。量产最坏设计应优先使用规格表在对应供电、温度和共模条件下给出的保证值。
温漂要单独计入误差链。室温调零只能消掉当下的部分偏差，不会自动消除之后的温度变化和老化。软件校准也要说清校准点、温度和有效范围。

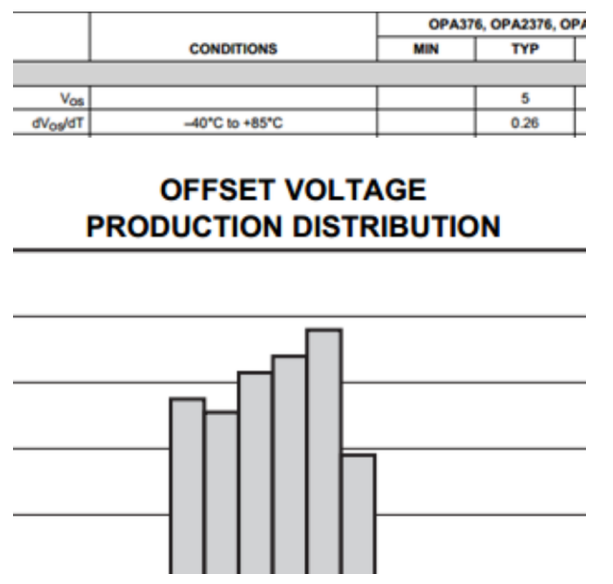

图3 失调电压在批次中呈现分布，设计应看保证边界
**量产设计看最坏边界，故障分析才回到当前这颗器件的实际值。**
输出偏差不一定只来自Vos输入偏置电流流过两端等效电阻会产生新的差分电压；两个输入端虽然都名为GND，走线电流和地回路也可能让它们有微小电位差。运放若靠近输入共模或输出摆幅边界，简单线性预算还会失效。
排查时可先短接输入并降低噪声增益，观察输出偏差是否按比例下降；再改变输入等效电阻，用变化趋势区分Vos和偏置电流。测量点应与电路参考点相同，不让仪器地线把新的误差带进来。

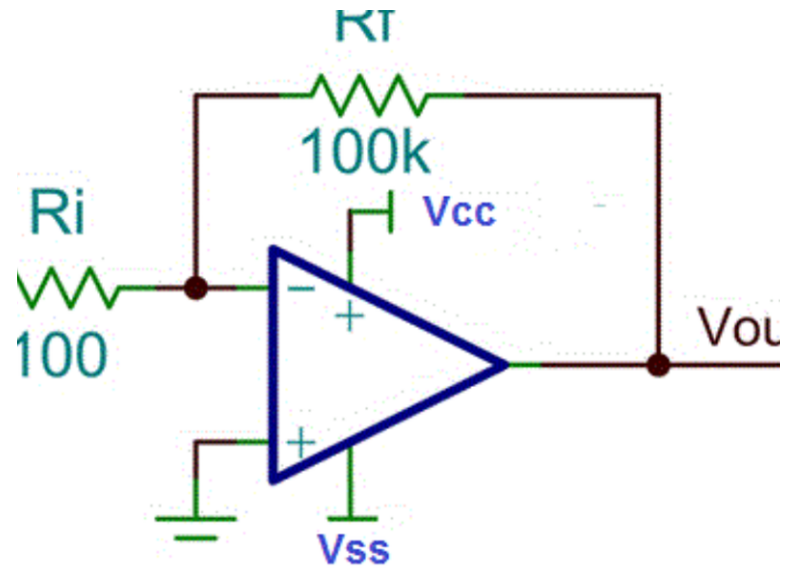

图4 闭环网络决定失调电压到输出的放大关系
用误差预算表代替“换一颗试试”。建立表格时将Vos、温漂、输入偏置电流、电阻容差、参考源和ADC零点分成独立项，每项记录作用增益、极性和工况。如果误差可以正负变化，统计预算和最坏预算要分开。
样机上保留输入短接、低增益和标准源三组测试状态，就能快速判断新批次偏差是运放、外部网络还是测量链变了。只换芯片而不记录增益和温度，很难形成可复现结论。
当输出偏差会随时间缓慢变化，还要区分器件温漂与板级温差引起的热电势。不同金属连接、插座、焊点和测试夹在温度梯度下可能产生微伏级电压，对高增益直流链来说并不小。转动风扇、改变探头接点或局部加热时，应记录哪一段温差与输出漂移同步。
零点校准不应把运放输出近饱和或ADC量化边界当成线性偏差。校准前先确保运放输入共模、输出摆幅和负载都在线性区。如果输出稍微离地就停住，可能是非轨到轨输出的下限，不是Vos恰好形成了一个稳定电压。先把工作点移到中间电位再比较，能避免误判。
对超低偏差设计，PCB漏电、清洗残留、阻焊表面和输入保护器件也会进入误差链。高阻输入节点周围若有污染或电位差，微小漏电经源阻抗就可以转成输入电压。清洁板面、降低源阻抗或使用适当的守护结构后偏差才改变，就不应继续只更换运放。
误差预算与实测应使用同一参考平面。计算用的是运放引脚之间的电压，实测却从电源输入端或机壳地引回参考，中间的地压降会被一并算进运放偏差。将测量引线直接放到两个输入与输出参考点，同时记录供电和温度，数据才能与预算逐项对应。
结论输入接地但输出有偏差，并不与负反馈原理冲突。负反馈会迫使两输入端很接近，也会为抵消Vos而把输出移到一个新电压。
先用Vos与噪声增益算出应有的输出偏差，再去找偏置电流、地电位和饱和边界，排查会快很多。
