槽孔画在机械层,板厂为何还是会做错?
槽孔轮廓画对了,制造端仍可能收到错误的加工意图
长圆槽的形状、刀路和金属化属性不是同一类数据。只在机械层画出轮廓,不能代替NC Route输出,也不能自动告诉板厂孔壁是否需要沉铜。
连接器封装里已经画了一个漂亮的长圆槽,3D视图也没出现干涉,回来的板子却可能槽宽不对、没有金属孔壁,甚至被当成普通外形缺口。这类问题往往不是几何没画,而是制造数据没把加工意图说完。
机械层轮廓只回答“形状是什么”,不会自动回答“用什么刀路加工”和“孔壁是否金属化”。出图前必须让钻槽文件、焊盘属性和制板说明三处口径一致。
从加工命令查起,不要只盯着机械层
Allegro的制造输出中,槽铣路径由NC Route类命令生成。它与外形层上的线框不是一回事:线框方便人理解,路由文件才是CAM用来生成刀路的主要依据。
若封装库里只留了一个机械轮廓,工厂就需要根据制板说明再做人工判断。小批量可能被工程人员问回来,自动化程度高的流程则可能直接按默认规则处理。

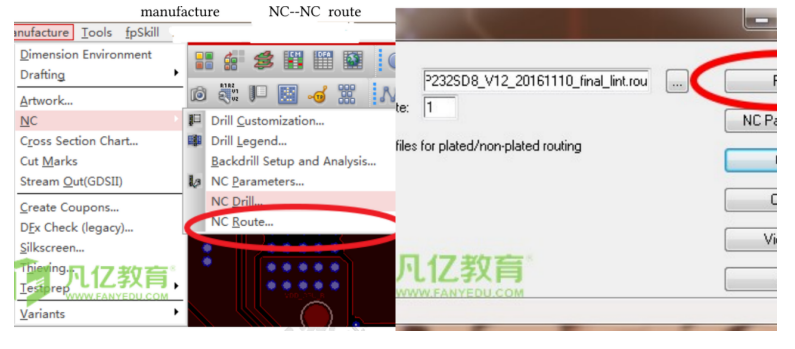

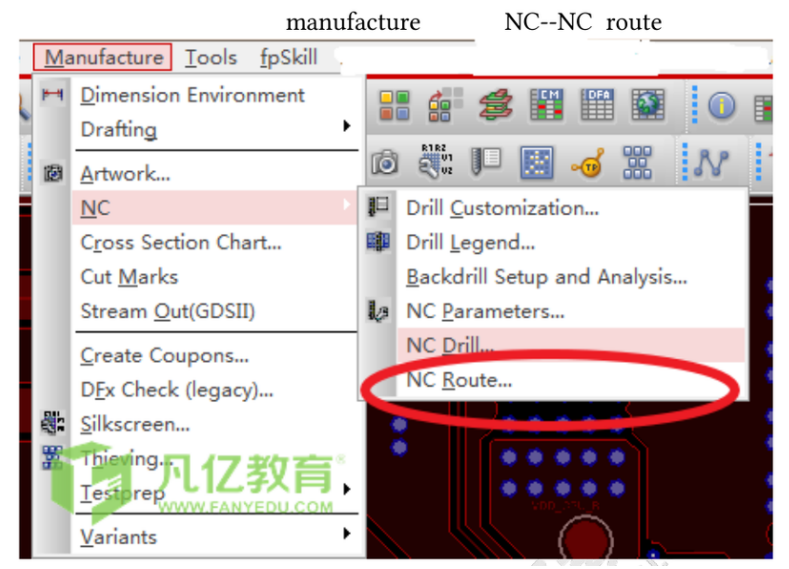

图1 NC Route是槽孔制造输出的独立入口
**看得见轮廓,不等于CAM看得见可执行刀路。**

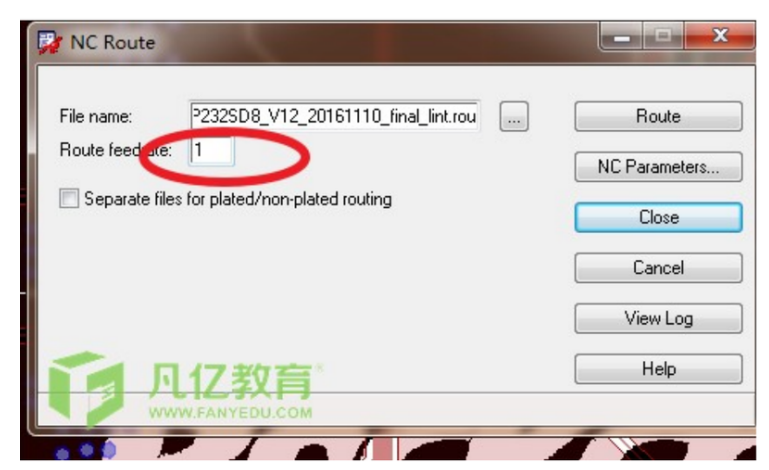

路由文件要同时核对单位和输出参数输出界面中的文件名、路由类型、单位和数值格式都会影响后续解析。即使槽孔位置正确,单位或精度与整套Gerber不一致,CAM中也会出现比例、坐标或尺寸异常。
图2 输出文件、单位与路由参数需要成套复核
不要只确认“文件已生成”。打开输出日志,再把路由层与钻孔、外形叠在一起,确认槽孔的中心、长宽和开口方向没有偏移。
金属槽与非金属槽,差的不是一圈线插件引脚用槽孔通常需要焊接,机械卡扣槽则可能不要孔壁金属化。两者外形可以完全一样,但焊盘属性、钻槽分类和工艺结果完全不同。
库管理时应把长、宽、焊盘环宽、是否金属化与器件图纸绑定。如果只复制外形而没有复制孔属性,检查尺寸时很难发现,到焊接或可靠性阶段才会暴露。

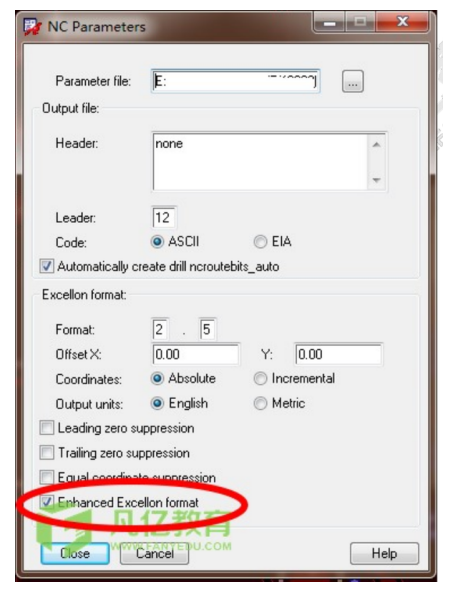

图3 NC参数和金属化分类决定槽孔工艺
**同一个长圆形,可以对应两种完全不同的制造结果。**
CAM回看要检查“文件真进来了”导出后在CAM里只看到层名,不代表内容正确。放大到每个槽孔,核对它是闭合路径还是中心刀路,是否与焊盘和阻焊开窗同心,路由起止点有没有多余线段。

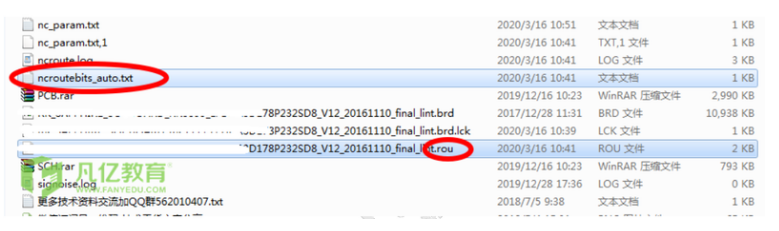

图4 发布包中的路由文件需与当前版本对齐
文件清单也要确认路由文件没有在打包时被遗漏,版本号与当前Gerber一致。外形、钻孔和路由文件混用不同版本,比单个槽孔画错更难排查。
发板前的四项交叉验收。把器件图纸、PCB封装属性、NC Route输出和CAM叠图放在同一张检查表里。图纸说明成品尺寸,封装说明电气属性,路由文件说明刀路,CAM说明实际交付内容。
若某个槽孔的金属化要求对可靠性很关键,再在制板说明里给出位号或坐标,不用“按图加工”代替可核对信息。对外输出的数据越唯一,板厂就越不需要猜。
槽孔尺寸还要说清是成品尺寸还是刀具中心路径。对于用铣刀走出的长槽,刀径补偿会决定成品边界;设计端若只给一条线而没有标明解读方式,不同CAM规则就可能得到不同宽度。检查时应直接量成品边界,不只量中心线。
焊盘与槽孔的相对关系也不能只靠肉眼。金属槽需要足够的环宽与阻焊开窗,非金属槽则要避免与附近铜皮发生意外连接。对照封装图纸检查引脚功能,再从CAM里看实际铜环、阻焊和刀路,才能确认它是可焊接引脚还是纯机械定位。
拼板和板边位置的槽孔更容易与外形路由混淆。若槽孔恰好与板框相交,CAM可能将它合并为外形切割的一部分。这时要同时检查单板外形、拼板连接点、工艺边和槽孔层,避免在单板视图中正常、到拼板数据里却被改写。
最有效的制造闭环是让板厂不需要反问“这个槽怎么做”。在发布包里给出唯一版本的刀路文件,在制板说明中标注关键金属槽,再使用CAM输出的对比图做内部签核。这套动作比继续在机械层加粗轮廓更能减少误解。
若企业有自己的封装库规范,可以把长槽拆成两个受控模板:金属化长槽和非金属化长槽。模板里固定孔属性、焊盘关系、阻焊规则和制造输出类别,使用者只根据器件图纸改变尺寸。封装发布时再用一个带金属槽的代表器件跑完NC Route和CAM验收,并保留完整可复查记录,比每个项目临时画线更可控。
结论槽孔做错,常常不是机械层线没画,而是轮廓、刀路与孔属性没有形成同一个结论。
下次发板前,别只打开Gerber看一眼外形。让CAM里的路由层、钻孔层和焊盘同时可见,槽孔的制造意图才算真正闭环。
