边沿速率低于1ns，过冲和振铃就会找上门。串阻是最直接的手段，但阻值选多少？靠猜不如靠扫。
1、为什么必须扫？
过冲本质是RLC谐振响应。根据阻尼系数α与谐振频率ω₀的关系，系统可能欠阻尼、临界阻尼或过阻尼。临界阻尼时电阻最优值为R=2√(L/C)，但这只是理论起点。实际走线寄生电感约7-10nH/英寸，加上器件输出阻抗，最优值必然偏离理论值。
不扫，你永远不知道22Ω和33Ω之间差了多少。
2、怎么扫，三步走
第一步：确定扫描范围。
以典型高速接口为例，从10Ω起扫，到100Ω止，步进5Ω。覆盖欠阻尼到过阻尼的全区间。
第二步：设置观察点。
监控接收端引脚的时域波形，重点记录三个指标：过冲幅度（应小于15%Vdd）、振铃衰减时间、建立时间（达到90%Vdd的时刻）。

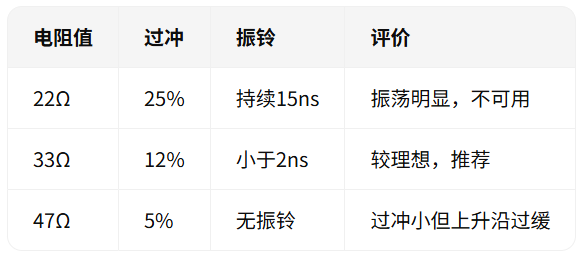

第三步：看表决策。
3、扫完之后呢？
选定阻值后，务必回跑一次完整眼图仿真。过冲达标不代表眼图开口足够。某千兆以太网PHY的实测案例表明，33Ω源端串阻配合2.2pF末端电容，过冲从40%压到8%，眼图一次性通过。
