传输线 · 电抗性负载 · 瞬态反射
末端只多了一颗电容，
反射为什么会随时间“变脸”？
负载阻抗并不是常数
电容和电感都是时间相关负载，阶跃刚到达与稳态时看到的阻抗不同
纯电阻负载可以用相对固定的反射系数理解；电容与电感会储存能量，其等效阻抗随瞬态过程变化。电容在阶跃刚到达时更像短路，充电后更像开路；串联电感起初更像开路，电流建立后状态改变。
前一版通道末端只有器件输入，波形还能接受；加了一颗小电容或换了更大封装后，过冲、台阶和建立时间都变了。只用一个静态阻抗值解释，往往对不上波形。
因为高速瞬态下，电容和电感不是固定电阻。阶跃刚到达、能量开始建立和趋于稳态时，传输线看到的是不同边界。
一、电抗性负载为什么是“时间相关”的电容通过电场储能，电感通过磁场储能。面对快速阶跃时，它们的电压和电流不能同时任意突变，因此负载端的瞬态关系会随时间演化。

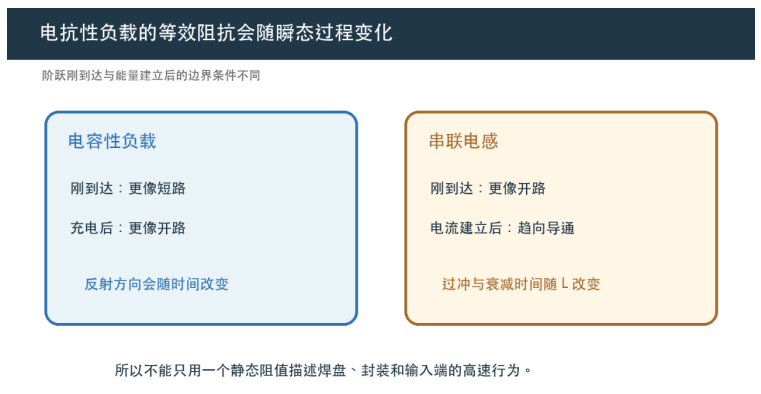

图 1 电容性与电感性负载在瞬态初期和后期呈现不同边界（原理示意，非实测结果）
这意味着反射的幅度与方向可能不是一个固定常数，而是沿着充电或电流建立过程变化。
二、电容性负载为何先像短路、后像开路阶跃刚到达未充电电容时，负载端需要吸收电流建立电压，初始表现更接近短路边界；随着电容充电，端电压逐渐上升，最终更接近开路状态。

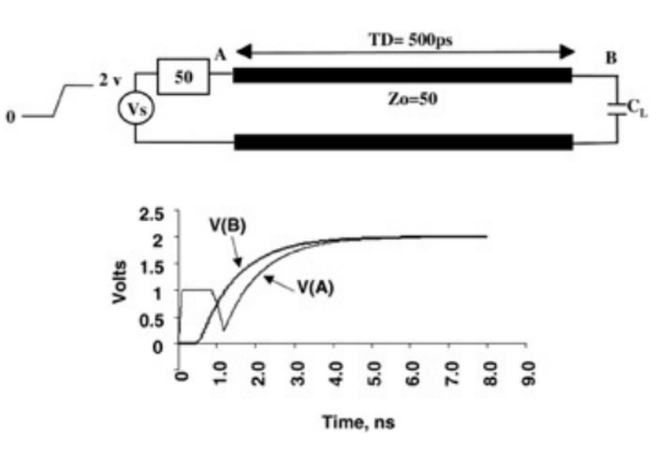

图 2 容性负载传输线的源端与负载端瞬态响应
真实波形还取决于源端阻抗、线阻抗、传播延迟和电容值。本文不沿用源图中的具体示例数值，只保留边界变化的判断方法。
三、串联电感为什么会产生过冲并慢慢衰减串联电感在阶跃刚到达时阻碍电流快速建立，初始更像开路；随着电流建立，等效边界逐渐变化。电感越大，反射影响和衰减时间通常越明显。

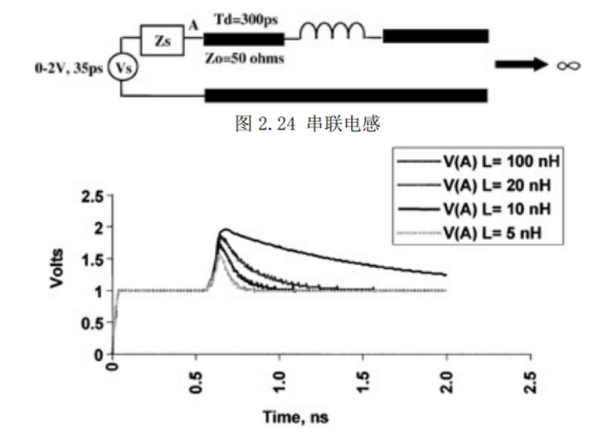

图 3 不同串联电感会改变过冲幅度与衰减过程
封装引线、过孔、焊盘与连接器都可能贡献局部电感。即使没有单独放置电感器，通道里也可能存在足以改变快速边沿的寄生电感。
四、为什么器件输入不能只写一个“高阻”CMOS 输入在直流下近似高阻，但输入电容会在边沿到来时吸收电荷；保护结构、封装和走线寄生还会进一步改变高频阻抗。
因此，高阻只描述静态电流，不能代表高速传输线终端。分析接口时，应使用器件提供的输入模型、封装模型或测量结果，而不是把输入端当作理想开路。
五、从波形反推不连续，用这5步1. 先记录源端阻抗、目标线阻抗与传播延迟，建立传输线时间尺度。
2. 区分单次反射、多次反射与负载自身充放电造成的慢变化。
3. 把焊盘、封装、过孔、连接器和输入电容列为候选不连续。
4. 改变一个结构或一个电抗参数后复测，确认过冲和建立时间是否按预期移动。
5. 关键通道结合 TDR、VNA、场仿真或电路模型闭环，不凭波形外观直接定责。
六、3个常见误区
图 4 电抗性不连续的四个常见来源（原理示意，非实测结果）
· 负载标称高阻就不会反射：输入电容会让瞬态边界与直流不同。
· 反射系数只算一次：电抗性负载的有效边界会随时间变化。
· 加电容只会滤波：它也会成为传输线终端的一部分，改变边沿与反射。
工程判断：电抗性负载的反射必须按时间过程理解。阶跃刚到达与能量建立后的等效阻抗不同，焊盘、封装和输入寄生都可能让反射方向、过冲和建立时间发生变化。
写在最后下一次看到末端加一颗电容后波形变形，别只把它解释成“边沿慢了一点”。先问阶跃刚到达时，传输线到底把这个负载看成什么。
把静态阻值升级成随时间变化的边界，过冲、台阶和衰减就有了更可验证的物理解释。
