EMC · 单点接地 · 公共阻抗
地线都接到同一个点了，
为什么高频反而更差？
路径太长也会变成阻抗
接地方式的目标不是统一名字，而是让关键电流不共享错误阻抗
单点接地能减少某些低频公共路径耦合，但连接到单点的导线在高频下会呈现明显电感和阻抗。多点接地通过缩短高频路径降低阻抗，也可能引入地环路。真正的选择应从电流、频段、物理长度、安全地与机壳边界出发。
原理图上，模拟地、数字地和功率地最终汇到一个“干净”的星点，看起来逻辑严密。可频率升高后，敏感电路反而更容易受扰。
问题不一定是星点选错，而可能是每个模块到星点的导线太长。直流下它们近似导通，高频下却带着电感和公共阻抗，迫使返回电流绕远。
一、单点接地到底在避免什么单点接地把各支路分别带回一个参考点，目标是减少大电流与小信号电流在同一段导线上叠加。串联共地容易让前级电流在公共电阻上产生压降，并被后级当成参考变化。
图 1 串联单点与并联单点的公共路径不同
并联单点能减少支路间公共阻抗，但需要更多连接，并且每根连接线自身仍不是理想零阻抗。
二、为什么频率一高，长地线就不再“干净”导线和走线都带有寄生电感。频率越高、边沿越快，同样一段物理长度呈现的阻抗越不能忽略。把所有高频回流强行拉到远处星点，可能让环路面积变大。
因此不能只用信号的重复频率判断；快速数字边沿包含更高频成分。是否采用单点、多点或混合结构，应结合实际频谱、长度和回流路径判断，不沿用脱离边界的固定频率分界。
三、多点接地解决什么，又会带来什么多点接地让每个模块就近接到低阻抗参考面或机壳，缩短高频电流路径。宽平面和短连接通常比长导线具有更低的高频阻抗。
图 2 多点接地通过就近连接缩短高频路径
但多点连接也可能形成环路，尤其当设备之间通过信号线、安全地、机壳和屏蔽层同时相连时。环路是否有问题，取决于其中流过什么电流以及各连接的阻抗。
四、安全地、机壳地和信号地不能混成一个词安全地首先服务于人身与故障保护，不能为了消除噪声随意断开。机壳地承担屏蔽与结构电流，信号地是电路参考。它们可能在受控位置连接，但目的和允许电流不同。
图 3 混合接地需要同时考虑安全地与高频地环路
涉及安规、接口标准或整机接地时，必须遵守对应规范和企业要求。EMC 调试不能用破坏保护接地换取暂时好看的波形。
五、选接地方式前先完成这5步

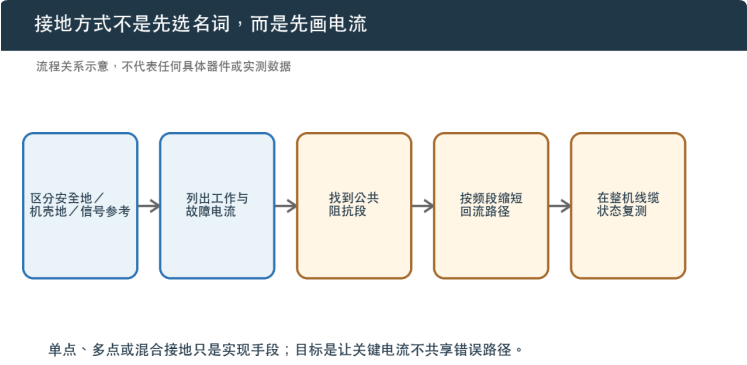

图 4 接地方式的电流路径决策顺序（原理示意，非实测结果）
1. 区分安全地、机壳地、信号参考和电源回流，不用一个 GND 概括。
2. 列出正常工作、开关瞬态、ESD 与故障电流分别从哪里回去。
3. 找到大电流与敏感电路共享的公共阻抗段。
4. 按频段和物理长度选择就近平面、单点、混合或隔离结构。
5. 在最终线缆、外壳和供电连接状态下复测。
六、3个常见误区· 模拟地和数字地必须永远分开：分割可能切断高速回流，关键是控制电流路径与连接位置。
· 多点接地一定会有环路：环路本身不是结论，要看电流、面积和阻抗。
· 单点接地一定最干净：远距离星线在高频下可能成为高阻抗路径。
工程判断：接地方式不是按“模拟、数字、高频、低频”标签机械选择。先画出工作与故障电流，再用最短、最低公共阻抗且满足安全要求的路径组织连接。
写在最后下一次看到一张漂亮的星形接地图，先问每条线有多长、上面流什么电流、快速边沿要绕多大一圈。
当“单点还是多点”被还原成电流和阻抗问题，接地才从经验口号变成可以评审的工程结构。
