嵌入式 · I²C · 开漏输出
I²C总线没人主动输出高电平，
为什么还能回到1？
答案在开漏和上拉
开漏节点只负责拉低或释放，高电平由上拉网络建立
开漏输出的下拉晶体管导通时主动拉低总线，关断时进入高阻；只有当所有节点都释放，总线才由上拉电阻回到高电平。这种结构允许多个器件共享一根线，但上拉电阻、总线电容、低电平电流和掉电节点必须共同评估。
示波器上，I²C 的下降沿很快，高电平却像斜坡一样慢慢爬升。更奇怪的是，原理图里没有任何器件主动把 SDA 推到高电平。
答案在开漏输出：器件只会把线拉低，或把输出关断。高电平不是“输出”出来的，而是上拉电阻给总线电容充电形成的。
一、开漏与推挽最大的区别是什么推挽输出既能主动拉高，也能主动拉低；开漏输出只保留下拉晶体管。晶体管导通时输出低电平，关断时节点呈高阻，无法独立产生高电平。

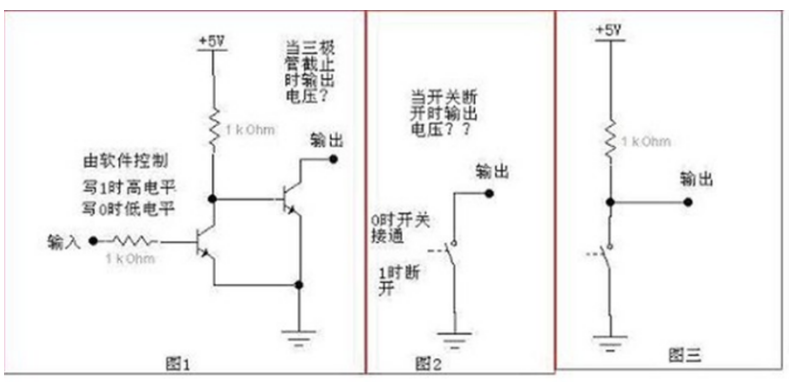

图 1 开漏输出关断时进入高阻，需要外部上拉
因此，开漏引脚没有合适上拉时，释放后的电平可能不确定。上拉可以来自外部电阻，也可能由器件内部结构提供，必须查看目标器件说明。
二、为什么多个器件可以安全共享一根线任何一个节点导通下拉，总线就是低；只有所有节点都关断释放，总线才回到高。各节点不会出现一个强推高、另一个强拉低的直接争用。

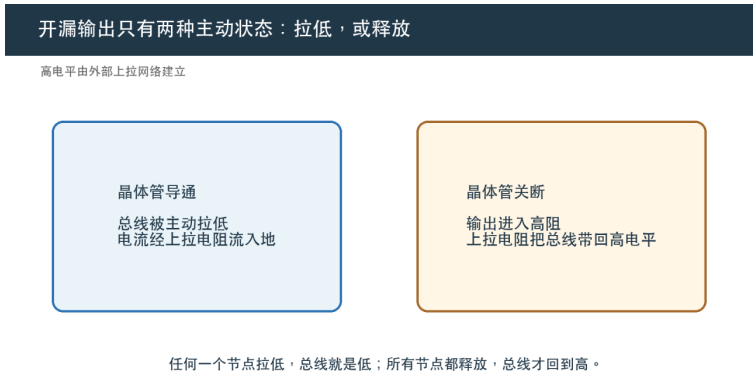

图 2 开漏输出只有主动拉低与高阻释放两种状态（原理示意，非实测结果）
这形成了“线与”关系，并支持多主仲裁等总线机制。但前提是所有共享节点确实使用兼容的开漏／开集结构，不能混入普通推挽输出。
三、上升沿为什么比下降沿慢下降沿由晶体管主动放电，通常较快；上升沿则由上拉电阻给总线上的器件输入、走线和连接器电容充电，形成 RC 过程。总线越长、节点越多、电容越大，上升越慢。
这也是为什么 I²C 速度问题不能只看软件时钟设置。若电平还没达到接收阈值，下一个采样时刻就到来，通信可能在边界条件下失败。
四、上拉电阻越小，为什么也不是越好

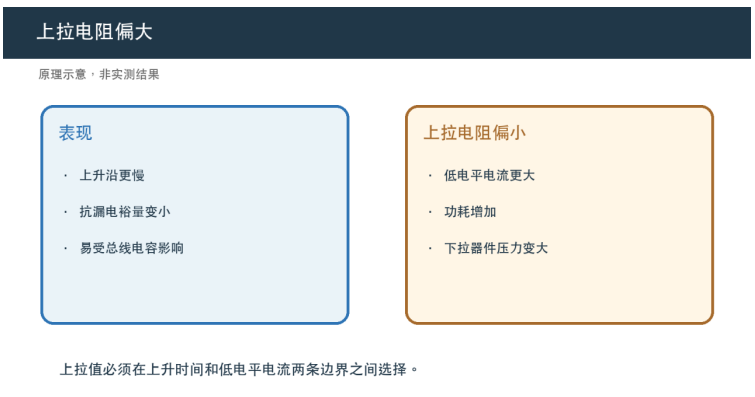

图 3 上拉电阻需要在上升时间和低电平电流之间折中（原理示意，非实测结果）
减小上拉电阻可以加快充电，但低电平时下拉器件需要吸收更大电流，功耗和低电平压降也会增加。电阻过大则上升时间变慢，并降低对漏电和干扰的裕量。
具体范围必须根据总线规范、上拉电压、器件低电平能力、总线电容和目标速率计算，本文不提供脱离系统的固定阻值。
五、跨电压域和掉电节点为什么要特别小心上拉电源决定总线高电平。连接不同电压域时，必须确认每个器件引脚是否能承受该电平；需要电平转换时，应使用适合双向开漏总线的结构。
某个节点掉电后，其保护结构或漏电路径也可能把总线拉住或反向供电。排查“整条总线一直低”时，要逐个隔离节点，而不是只换主控。
六、I²C总线按这5步排查

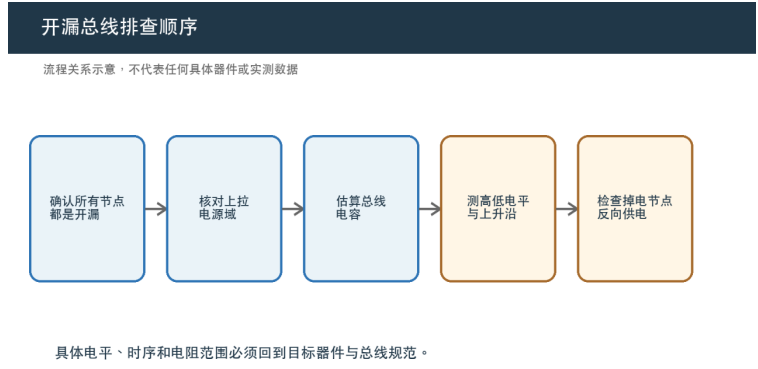

图 4 开漏总线的排查顺序（原理示意，非实测结果）
1. 确认所有共享节点的引脚模式，排除误配置为推挽输出。
2. 核对上拉电源域与每个器件的电平耐受范围。
3. 估算总线电容，并在目标速率下实测上升时间。
4. 同时检查低电平电压和下拉电流，避免只追求更快上升沿。
5. 覆盖节点掉电、热插拔和长线条件，检查反向供电与总线被拉死。
工程判断：I²C 高电平由上拉网络建立，低电平由任一节点主动拉下。上拉电阻、总线电容、下拉能力和电压域共同决定波形，软件频率只是其中一个条件。
写在最后下一次看到 SDA 上升沿缓慢，别先怀疑代码延时。量一下上拉电源、上拉电阻和总线电容，看看这条线是谁在充电。
理解“拉低或释放”之后，多设备共享、仲裁、上升时间和掉电拉死，就不再是四个互不相关的故障。
