FPGA跨时钟域怎么处理？FPGA面试从亚稳态讲到握手协议-凡亿面试

FPGA设计中高级技术基础题

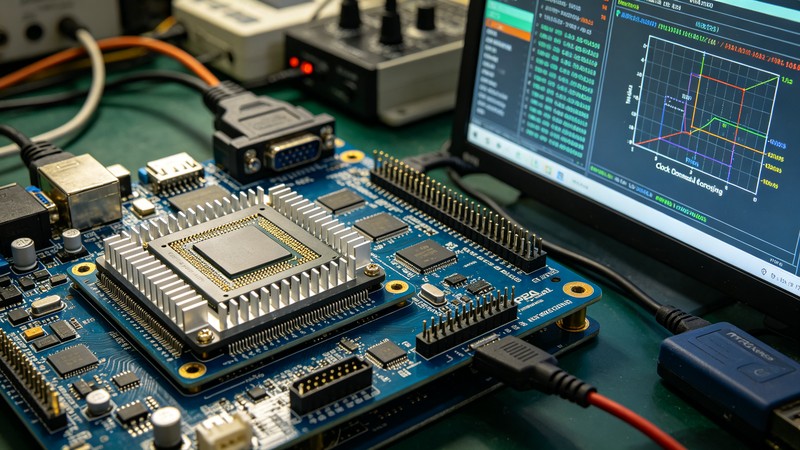

FPGA开发板特写，芯片上有散热片，旁边屏幕显示时序分析报告和跨时钟域CDC图，JTAG编程器连接

本文概述

跨时钟域（CDC，Clock Domain Crossing）是FPGA设计中最常见也最容易出问题的场景。面试中需要讲清亚稳态（Metastability）的产生原因和危害、单比特信号的两级触发器同步（2-FF Synchronizer）、多比特信号的处理（握手协议、异步FIFO、格雷码）、复位的跨时钟域处理（异步复位同步释放）、以及CDC设计的注意事项（组合逻辑输出不能直接同步、同步器后不能再组合逻辑、MTBF计算）。

核心要点

亚稳态：触发器在数据变化窗口（建立时间+保持时间）内采样时，输出可能在一段时间内不确定（振荡或停在中间电平），这段时间叫决断时间（resolution time），最终会收敛到0或1
单比特信号：用两级触发器同步（2-FF Synchronizer），第一级可能亚稳态，第二极大概率稳定；要求同步器的两个触发器之间没有组合逻辑，且放在同一个时钟域
多比特信号：不能用多个独立的2-FF同步（因为各bit亚稳态收敛时间不同，可能采样到错误的中间值），要用握手协议（req/ack）、异步FIFO（带格雷码指针）、或MUX同步（先同步选择信号，再用同步后的选择信号选数据）
复位跨时钟域：异步复位同步释放（异步断言、同步释放），每个时钟域有自己的复位同步器，复位信号不能直接跨时钟域
MTBF（平均无故障时间）：亚稳态导致故障的平均间隔时间，与触发器决断时间、时钟频率、数据变化频率相关；两级同步器的MTBF通常远大于系统寿命，三级同步用于高可靠性场景

FPGA设计中，数据从一个时钟域传到另一个时钟域（CDC）时，怎么处理？请说明亚稳态的产生和常见的同步方案。

面试官考察点

面试官考察的是CDC的深层理解和实际设计经验。

亚稳态理解：是否知道亚稳态产生的条件（建立/保持时间违例）、危害（传播错误数据、导致逻辑混乱）、为什么不能完全消除（只能降低概率）
同步方案：单比特用2-FF，多比特用握手/FIFO/格雷码，能否说出各方案的适用场景和优缺点
设计规范：同步器后不能加组合逻辑、不能同步组合逻辑输出、复位要同步释放、CDC路径要在约束中标记（set_false_path或set_clock_groups）
调试经验：CDC相关bug怎么发现（功能仿真看不到、上板偶发错误）、怎么定位（信号抓波形、查CDC报告）、怎么修复

回答思路

按"亚稳态→单比特同步→多比特同步→复位同步→设计规范"五层回答：

亚稳态：产生原因、危害、MTBF、为什么两级同步有效
单比特同步：2-FF同步器结构、要求（无组合逻辑、同时钟域）、适用场景（控制信号、脉冲）
多比特同步：为什么不能多bit独立同步、握手协议、异步FIFO+格雷码、MUX同步
复位同步：异步复位同步释放、每个时钟域独立复位同步器
设计规范：CDC约束、同步器要求、常见错误、调试方法

参考回答

FPGA跨时钟域处理我一般从五个层面讲。

第一，亚稳态是什么，为什么会产生。FPGA中每个触发器都有建立时间（setup time，Tsu）和保持时间（hold time，Th）——数据必须在时钟上升沿前Tsu时间内稳定，且在时钟上升沿后Th时间内保持稳定。如果数据在这个窗口内发生变化（比如从另一个时钟域来的信号，其变化时刻与本时钟沿无关），触发器就可能进入亚稳态（Metastability）：输出在一段时间内不确定，可能振荡、或停在高低电平之间的某个值，这段时间叫决断时间（resolution time，Tres）。经过Tres后，输出最终会收敛到0或1（具体是哪个不确定）。亚稳态的危害：1) 如果亚稳态输出直接驱动组合逻辑，可能导致多个下游触发器采样到不同的值（一个认为是0，一个认为是1），导致逻辑混乱；2) 亚稳态如果在一个时钟周期内没收敛，下一级触发器采样到不确定值，错误会传播；3) 亚稳态是概率事件，不能完全消除，只能降低发生概率。MTBF（Mean Time Between Failures，平均无故障时间）是衡量亚稳态可靠性的指标：MTBF = exp(Tres/Tau) / (T0 × fclk × fdata)，其中Tau和T0是触发器参数，fclk是采样时钟频率，fdata是数据变化频率。两级触发器同步的MTBF通常远大于系统寿命（比如几百万年），所以实际设计中用两级同步就足够可靠。

第二，单比特信号的同步——两级触发器同步器。对于单比特控制信号（如使能、状态、请求），最常用的是两级触发器同步（2-FF Synchronizer）：

reg sync1, sync2; always @(posedge clk_b or negedge rst_n) begin if(!rst_n) begin sync1 <= 1'b0; sync2 <= 1'b0; end else begin sync1 <= signal_from_clk_a; // 第一级：可能亚稳态 sync2 <= sync1; // 第二级：大概率稳定 end end // 使用sync2，不要用sync1

原理：第一级触发器可能进入亚稳态，但只要在一个时钟周期内收敛（概率极高），第二级触发器采样时就是稳定值。第二级输出的信号可以安全使用。关键要求：1) 两个同步触发器之间不能有任何组合逻辑（否则组合逻辑会放大亚稳态，且增加延迟）；2) 同步器的两个触发器要在同一个时钟域（clk_b）；3) 第一级输出（sync1）不能被其他逻辑使用，只能连到第二级的D端；4) 同步器要放在目标时钟域（clk_b），而不是源时钟域；5) 高可靠性场景（如航天、医疗）可以用三级同步，但两级通常足够。适用场景：电平信号（如status、enable）、慢变信号（变化频率远低于采样时钟频率）。对于脉冲信号（宽度只有一个源时钟周期），如果目标时钟频率比源时钟低，可能采样不到，需要先在源时钟域把脉冲展宽（变成电平），再同步，或者用握手协议。

第三，多比特信号的同步。多比特信号（如数据总线、计数器值）不能用多个独立的2-FF同步器，因为每个bit的亚稳态收敛时间可能不同，目标时钟域可能采样到某些bit已收敛、某些bit还在亚稳态的中间值，导致采样到错误的数据（比如8'hFF变成8'h0F）。多比特同步有三种常用方案：

1) 握手协议（Handshake）：源时钟域发出数据和请求信号（req），req用2-FF同步到目标时钟域；目标时钟域收到req后锁存数据，发出应答信号（ack），ack同步回源时钟域；源时钟域收到ack后撤销req，然后可以发下一个数据。优点：可靠，适用于任意位宽；缺点：延迟大（至少4-5个时钟周期的往返），需要控制逻辑。适用于偶尔传输的大块数据或命令。

2) 异步FIFO（Asynchronous FIFO）：最常用的多比特跨时钟域方案。FIFO有写时钟（源时钟域）和读时钟（目标时钟域），写端用写时钟写数据，读端用读时钟读数据。FIFO的空满标志通过格雷码（Gray Code）指针同步实现——写指针和读指针都用格雷码编码（相邻值只有1bit变化），然后用2-FF同步到对方时钟域，因为格雷码相邻值只有1bit变化，同步时不会出现多bit同时亚稳态的问题。异步FIFO的优点：自动处理流控（空满标志）、延迟小、适合连续数据流；缺点：占用Block RAM资源、需要正确设计格雷码指针和空满判断（空满判断是异步FIFO设计的难点，要避免在指针变化时误判空满）。Xilinx和Intel的FPGA都有现成的异步FIFO IP（Xilinx FIFO Generator、Intel DCFIFO），直接调用即可，不需要自己写。

3) MUX同步（也叫负载使能同步）：如果多比特数据是在一个选择信号（load/enable）控制下变化的，可以先同步选择信号（2-FF），然后用同步后的选择信号在目标时钟域选通数据。前提是数据在选择信号有效期间保持稳定，且选择信号的同步延迟内数据不变。适用于数据变化慢、有明确使能信号的场景。

第四，复位信号的跨时钟域处理。复位信号也不能直接跨时钟域——异步复位信号在撤销（释放）时可能违反某个时钟域的恢复时间（recovery time，相当于复位的建立时间），导致该时钟域的触发器同时进入亚稳态。正确的做法是异步复位同步释放（Asynchronous Assert, Synchronous Deassert）：

reg rst_sync1, rst_sync2; always @(posedge clk or negedge rst_async_n) begin if(!rst_async_n) begin rst_sync1 <= 1'b0; // 异步断言：复位立即生效 rst_sync2 <= 1'b0; end else begin rst_sync1 <= 1'b1; // 同步释放：复位撤销后同步两拍 rst_sync2 <= rst_sync1; end end // 使用rst_sync2作为该时钟域的复位信号

原理：复位断言（拉低）是异步的——只要rst_async_n变低，两个触发器立即输出0，复位立即生效（不需要等时钟沿）；复位释放（拉高）是同步的——rst_async_n变高后，要等两个时钟沿才输出1，确保复位释放满足恢复时间，不会亚稳态。关键要求：每个时钟域都要有自己的复位同步器，不能用一个同步器的输出驱动多个时钟域（因为不同时钟域的恢复时间要求不同）。复位同步器的两个触发器之间也不能有组合逻辑。

第五，CDC设计规范和调试。设计中的注意事项：1) CDC路径约束：在SDC约束中，对跨时钟域路径设置set_false_path或set_clock_groups -asynchronous，告诉综合/布局布线工具这些路径不需要做时序分析（因为数据不是每个时钟沿都有效，同步器会处理亚稳态）。不设约束的话，工具可能花大量时间优化这些路径，甚至报错。2) 不能同步组合逻辑输出：源时钟域的组合逻辑输出（如a&b|c）不能直接送到同步器，因为组合逻辑可能有毛刺（glitch），毛刺被同步器采样后可能变成有效的错误信号。应该先在源时钟域用触发器寄存组合逻辑输出，再同步寄存后的信号。3) 同步器后不能加组合逻辑：同步器第二级输出后，如果直接加组合逻辑再驱动触发器，组合逻辑的延迟可能占用时钟周期，且亚稳态（如果第二级也亚稳态的话）会被组合逻辑传播。正确做法是同步器输出直接连到触发器的D端，或先寄存再组合逻辑。4) 控制信号和数据信号分开处理：控制信号（单bit）用2-FF同步，数据信号（多bit）用FIFO或握手，不要混在一起。5) CDC报告检查：综合后查看CDC报告（Xilinx Vivado的Report CDC、Intel Quartus的Report Clock Domain Crossings），确认所有CDC路径都有正确的同步器，没有未同步的跨时钟域路径。6) 调试：CDC相关bug的特点是功能仿真（即使是带时序的仿真）通常看不到，因为仿真模型不建模亚稳态；上板后表现为偶发错误（概率很低，可能几天才出现一次），难以复现。调试方法：用ILA（Integrated Logic Analyzer）抓信号波形，看跨时钟域信号是否有异常；检查CDC报告是否有未同步路径；代码审查同步器是否符合规范。预防比调试更重要——设计时严格遵守CDC规范，综合后检查CDC报告，可以避免绝大多数CDC问题。

面试官可能追问

追问 1：两级触发器同步一定可靠吗？什么情况下需要三级同步？

两级同步的MTBF（平均无故障时间）通常远大于系统寿命（比如几百万年），在绝大多数应用中是可靠的。但MTBF与以下因素相关：1) 触发器的亚稳态参数（Tau、T0）——不同FPGA器件的触发器亚稳态特性不同，高速工艺（如7nm）的决断时间更短，MTBF更高；2) 时钟频率——频率越高，MTBF越低（因为采样次数多）；3) 数据变化频率——数据变化越快，MTBF越低（因为亚稳态概率高）；4) 同步器级数——每增加一级，MTBF指数级增长。需要三级同步的场景：1) 极高可靠性应用（航天、医疗、安全相关），要求MTBF超过系统寿命几个数量级；2) 极高时钟频率（如>500MHz）且数据变化也很快，两级MTBF可能不够；3) 异步FIFO的格雷码指针同步，有些设计用三级同步增加可靠性。实际中，Xilinx 7系列及以上FPGA在<300MHz时钟下，两级同步的MTBF通常>10^6年，足够可靠。三级同步不是必须的，要根据MTBF计算和应用要求决定。另外，增加同步级数会增加延迟（每级一个时钟周期），要在可靠性和延迟之间权衡。

追问 2：脉冲信号（宽度只有一个时钟周期）跨时钟域怎么处理？如果目标时钟比源时钟慢呢？

脉冲信号跨时钟域要分情况：1) 目标时钟频率 >= 源时钟频率：可以用2-FF同步，但要注意脉冲宽度至少一个目标时钟周期才能被采样到。如果源时钟频率和目标时钟频率接近，脉冲宽度=源时钟周期≈目标时钟周期，可能刚好被采样到（但建立/保持时间可能不满足，亚稳态概率高）。更可靠的方法是先在源时钟域把脉冲展宽（变成电平信号，保持至少2-3个目标时钟周期），然后用2-FF同步电平信号，同步后再用边沿检测（同步后信号 && !同步后信号延迟一拍）恢复脉冲。2) 目标时钟频率 < 源时钟频率：单周期脉冲可能完全错过目标时钟沿，2-FF同步采样不到。必须先在源时钟域把脉冲展宽为电平（保持足够长时间，比如用一个计数器控制展宽宽度，确保至少2-3个目标时钟周期），然后同步电平，再在目标时钟域用边沿检测恢复脉冲。3) 握手协议：如果脉冲表示一个请求（如读/写请求），可以用req/ack握手——源时钟域发req（电平），同步到目标时钟域，目标时钟域处理后发ack，同步回源时钟域，源时钟域收到ack后撤销req。握手协议最可靠，但延迟大。4) 脉冲同步器（Pulse Synchronizer）：有专门的脉冲同步电路，源时钟域脉冲触发一个T触发器（翻转），同步T触发器输出（电平）到目标时钟域，然后用边沿检测恢复脉冲。这种方法适合源时钟频率>目标时钟频率的情况，但要求源脉冲之间的间隔足够大（至少2个目标时钟周期），否则相邻脉冲会合并。选择哪种方案取决于时钟频率比、脉冲间隔、延迟要求。最稳妥的是展宽+同步+边沿检测，或握手协议。

追问 3：异步FIFO的空满标志怎么判断？为什么要用格雷码？

异步FIFO的空满判断是设计的核心和难点。FIFO有写指针wptr（指向下一个要写的位置）和读指针rptr（指向下一个要读的位置），都在各自的时钟域递增。空满判断需要比较两个指针，但两个指针在不同时钟域，不能直接比较。方法：1) 指针用格雷码编码：二进制指针相邻值可能有多个bit同时变化（如3'b011→3'b100，3个bit都变），如果直接同步，各bit亚稳态收敛时间不同，可能同步到错误的中间值。格雷码相邻值只有1个bit变化，同步时即使那个bit亚稳态，其他bit都是稳定的，且最终收敛后只有1bit差异，不会出现大的错误。2) 指针同步：写指针格雷码同步到读时钟域（2-FF），用于判断空；读指针格雷码同步到写时钟域（2-FF），用于判断满。3) 空判断（读时钟域）：当读指针格雷码 == 同步后的写指针格雷码时，FIFO空。因为读指针和同步后的写指针都在读时钟域，可以直接比较。4) 满判断（写时钟域）：满判断比空判断复杂，因为写指针和读指针都在递增，当写指针追上读指针（绕一圈后）时FIFO满。常用方法是扩展指针位宽（比如FIFO深度8，用4bit指针，最高位是绕圈标志），格雷码编码后，满的条件是：写指针格雷码的最高2位与读指针格雷码的最高2位相反（因为绕了一圈），其余位相同。比如写指针格雷码=4'b1000，读指针格雷码=4'b0000，最高2位（10 vs 00）相反，其余位（00 vs 00）相同→满。5) 保守判断：因为指针同步有延迟（2个时钟周期），空满判断是保守的——空可能在实际空之后几个周期才判断（不会误判非空为空），满可能在实际满之后几个周期才判断（不会误判非满为满）。这是安全的，因为保守判断不会导致数据丢失或读空。为什么用格雷码而不是其他编码：格雷码是唯一满足"相邻值只有1bit变化"的循环码，且二进制到格雷码的转换简单（gray = binary ^ (binary >> 1)），适合硬件实现。其他编码（如独热码one-hot）虽然也只有1bit变化，但位宽太大（N个状态需要Nbit），不适合指针。

追问 4：CDC约束（set_false_path / set_clock_groups）怎么写？不写会怎样？

CDC约束告诉静态时序分析（STA）工具：跨时钟域路径不需要做建立/保持时间检查，因为这些路径由同步器处理，数据不是每个时钟沿都有效。约束写法：1) set_clock_groups（推荐）：如果两个时钟域是完全异步的（没有任何相位关系），用set_clock_groups -asynchronous -group [get_clocks clk_a] -group [get_clocks clk_b]。这会把clk_a和clk_b之间的所有路径都设为false path，不需要逐个路径设置。2) set_false_path：如果只有特定路径是CDC（比如两个时钟域之间有一些同步路径和一些需要时序分析的路径），用set_false_path -from [get_clocks clk_a] -to [get_clocks clk_b]，或针对特定端口/寄存器。set_false_path比set_clock_groups更灵活，但需要逐个方向设置（from A to B和from B to A要分别设）。3) set_max_delay（不推荐用于CDC）：有些人用set_max_delay -datapath_only设置CDC路径的最大延迟，但这不是标准做法，因为CDC路径不应该有时序要求。不写CDC约束的后果：1) 时序报告混乱：STA工具会分析CDC路径的建立/保持时间，因为两个时钟相位无关，这些路径几乎必然有时序违例（setup violation），导致时序报告充满误报，真正的问题被淹没。2) 综合/布局布线浪费资源：工具会尝试优化CDC路径的时序（插入缓冲器、调整布局），浪费逻辑资源和布线资源，甚至可能把同步器的两个触发器拆得很远（增加延迟，降低MTBF）。3) 可能报错：有些工具在大量时序违例时会报错或警告，影响设计收敛。4) 同步器可能被优化掉：如果不设约束，工具可能认为同步器第一级输出到第二级的路径有时序违例，尝试优化（如复制寄存器、重定时），破坏同步器结构。所以CDC约束是必须的，设计一开始就要写好时钟定义和CDC约束。另外，Xilinx Vivado有自动CDC检测（Report CDC），可以检查未同步的CDC路径，但约束还是要自己写。

追问 5：复位信号为什么要同步释放？异步复位直接用不行吗？

异步复位直接用的问题在于复位释放（撤销）时：复位信号是异步的，其释放时刻与时钟沿无关。当复位释放时，如果某个触发器的复位撤销时刻在时钟沿附近（违反恢复时间recovery time，相当于复位信号的建立时间），该触发器可能进入亚稳态——输出不确定，可能一部分触发器认为复位已释放（开始正常工作），另一部分认为复位还在（保持复位状态），导致系统不同步、逻辑混乱。复位断言（拉低）时没有这个问题，因为复位拉低后所有触发器立即复位（不需要时钟沿），即使亚稳态也会很快收敛到复位状态。所以正确的做法是异步断言、同步释放：复位拉低时立即生效（异步），复位拉高时同步两拍后才生效（同步释放），确保复位释放满足所有触发器的恢复时间，不会亚稳态。每个时钟域都要有自己的复位同步器，因为不同时钟域的时钟沿不同，一个同步器的输出不能满足所有时钟域的恢复时间。另外，复位同步器的两个触发器要放在同一个时钟域，且之间不能有组合逻辑（和数据同步器一样的要求）。如果是同步复位（复位信号只在时钟沿有效），则不需要同步释放，但同步复位需要时钟才能复位（时钟不工作时无法复位），且复位信号要满足建立/保持时间，所以大多数FPGA设计用异步复位+同步释放。
