核心要点速览
两个关键参数：介电常数Dk和介质损耗因子Df
频率越高，介质损耗占比越大，对Df要求越严格
FR4适合1GHz以下，价格最低，加工最成熟
罗杰斯等PTFE基板材适合GHz以上，损耗低但成本高
混合压合是常用的折中方案：射频层用高频料，数字层用FR4
面试题
面试官问：射频电路的PCB为什么要用高频板材？和普通FR4有什么区别？你选板材主要看哪些参数？
面试官考察点
是否理解高频板材和普通板材的本质区别
是否掌握Dk、Df等关键参数的含义
是否知道常见高频板材的品牌和系列
是否有实际板材选型和成本控制经验
是否理解频率、损耗、阻抗精度的关系
回答思路
第一，解释为什么射频电路需要高频板材
射频电路工作频率高，PCB板材的介质特性对电路性能影响很大。普通FR4板材在高频下有两个主要问题：一是介质损耗大，信号经过传输线后衰减严重，影响接收灵敏度和发射效率；二是介电常数公差大且随频率温度变化，导致阻抗控制不准，匹配电路性能偏离设计值。
所以射频电路，尤其是GHz级以上的电路，需要使用专门的高频板材，保证低损耗和稳定的介电常数。
第二，讲解关键板材参数
选型时最重要的是两个参数：
介电常数Dk：决定了传输线的阻抗和波长。Dk越稳定，阻抗控制精度越高，电路性能一致性越好。高频板材的Dk公差一般控制在±2%到±5%，普通FR4可能到±10%。
介质损耗因子Df：决定了介质对信号的损耗。Df越小，损耗越低。普通FR4在1GHz下Df约0.02左右，高频板材可以做到0.001甚至更低。
其他参数还有：热膨胀系数（影响可靠性和通孔质量）、热导率（影响散热）、吸潮率（影响稳定性）、铜箔类型（影响导体损耗）。
第三，常见板材类型和对比
| 板材类型 | 代表型号 | Dk值 | Df（10GHz） | 适用频率 | 成本 |
|---|---|---|---|---|---|
| 普通FR4 | 生益S1141等 | 4.2-4.6 | 约0.02 | 1GHz以下 | 低 |
| 高速FR4 | Megtron6、N4000-13 | 3.6-3.9 | 约0.005 | 1-10GHz | 中 |
| PTFE基高频板 | Rogers RO4350B | 3.48±0.05 | 约0.0037 | 10GHz以上 | 高 |
| 极低损耗PTFE | Rogers RO3003 | 3.00±0.04 | 约0.0013 | 毫米波频段 | 很高 |
第四，选型策略和折中方法
第一，按工作频率选。频率不高（几百MHz）的射频电路，用好一点的FR4就够了，不一定非要用罗杰斯。
第二，按性能要求选。如果是低噪声放大器前端、功放输出等对损耗敏感的部分，要用低损耗板材；如果是数字控制部分，用普通FR4就行。

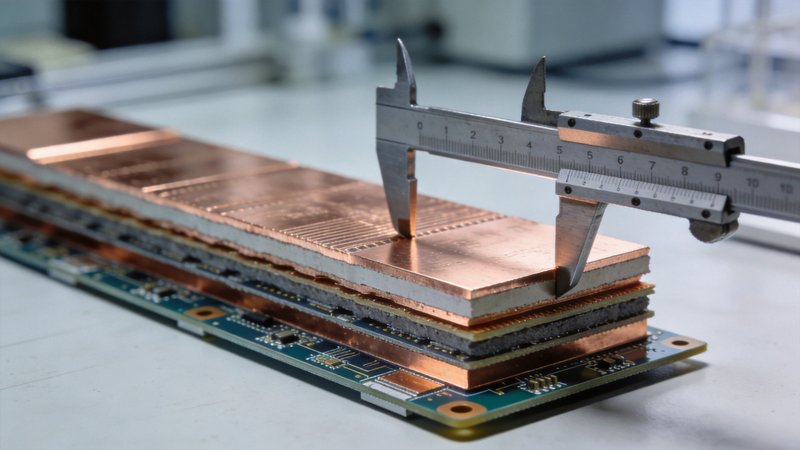

第三，混合压合方案。很多射频板是混合结构，射频信号层用高频板材，数字层和地层用FR4，这样既保证了射频性能，又控制了成本。这是实际项目中最常用的方案。
第四，考虑加工难度。PTFE基的高频板材比较软，钻孔、层压工艺和普通FR4不同，需要找有高频板加工经验的工厂。
第五，实际应用中的注意事项
第一，铜箔选择。射频电路常用压延铜箔（RA铜），表面粗糙度比电解铜箔（ED铜）低，导体损耗更小。
第二，板材厚度选择。同样的特性阻抗下，Dk低的板材线宽更宽，加工难度更低，但也意味着板材更薄或更厚，需要综合考虑。
第三，温度和湿度的影响。高频应用中，要考虑Dk随温度和湿度的变化率，保证产品在全温全湿度范围内性能稳定。
第四，成本意识。罗杰斯板材的价格可能是FR4的5到10倍，选型时要和产品定位匹配，不要过度选型。
常见追问
RO4350B和RO4003有什么区别？分别适合什么场景？
混合压合的PCB加工时要注意什么问题？
导体损耗和介质损耗哪个占主导？和频率有什么关系？
板材的Dk公差对阻抗控制有多大影响？
毫米波电路一般用什么板材？为什么？
失分表达
避免这样说：
"射频板就要用罗杰斯"——太绝对，要看频率和成本
"Dk越低越好"——忽略了线宽、加工等其他因素
"高频板和普通板就是价格不一样"——不理解性能差异
准备动作
熟悉至少3种常见高频板材的参数和适用场景
理解Dk和Df对电路性能的具体影响
准备一个混合压合射频板的案例，讲清楚选型逻辑
了解铜箔类型（RA铜 vs ED铜）对射频损耗的影响
知道板材加工的基本常识，比如翘曲控制、钻孔参数等
核心关键词
射频PCB板材、高频板材、介电常数Dk、介质损耗因子Df、罗杰斯RO4350B、PTFE基材、混合压合、阻抗控制精度、导体损耗、介质损耗
