带宽多开十倍，底噪会涨多少？
数据手册写着几纳伏每根号赫兹，电路带宽也只有几千赫兹，按两者直接相乘却怎么都对不上实测RMS。问题通常出在两个地方：噪声密度要按功率积分，电压噪声随带宽平方根增长；真实滤波器的噪声带宽也不等于标注的−3 dB截止频率。少了这一步，底噪预算会系统性偏小。带宽定义对不上，即使器件参数全都正确，计算与仪器读数也会像在讨论两套电路。
先把每根号赫兹读对
白噪声密度的单位是V/√Hz，它描述单位带宽内的均方根贡献。若一段频带内密度近似平坦，总RMS不是密度乘以带宽，而是密度乘以带宽的平方根。带宽从1 kHz扩到10 kHz，白噪声RMS约增加到√10倍，而不是十倍。功率随带宽成正比，电压RMS是功率开平方后的结果。若频谱密度并不平坦，就必须把各频点的噪声功率密度积分，不能只取一个典型值。

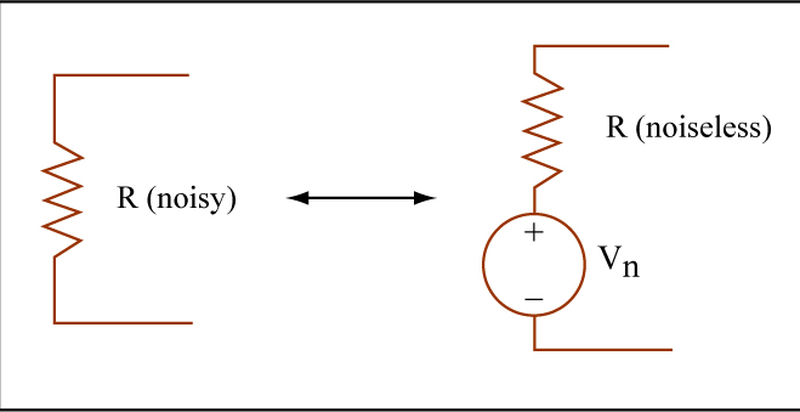

图1 热噪声的时域与统计分布图帮助区分瞬时波形、RMS和频谱密度。
−3 dB点不是一堵砖墙
理想砖墙滤波器在截止频率外完全没有噪声，真实一阶或多阶滤波器只会逐渐衰减，截止点外仍有面积。等效噪声带宽把真实幅频响应的平方积分，换成一个具有相同噪声功率的理想矩形带宽。以单极点低通为例，噪声带宽大约是−3 dB带宽的1.57倍；阶数提高后，滚降更陡，换算系数逐渐接近1。直接拿截止频率代入，会低估滤波器尾部贡献。

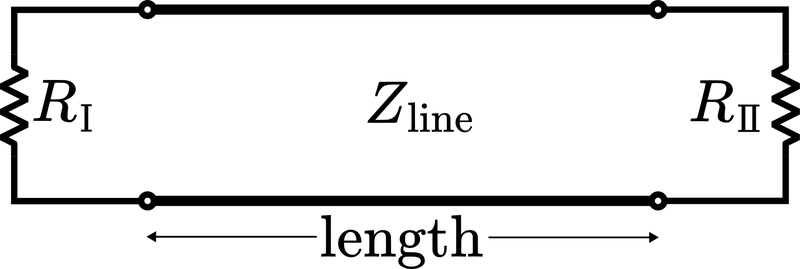

图2 RC噪声响应图展示真实低通的渐变衰减，而非在截止频率处突然归零。
运放电路还要乘上噪声增益
运放输入电压噪声到输出端，要乘噪声增益，而噪声增益不一定等于信号增益。反相电路即使信号增益很小，噪声增益仍是1加反馈阻抗与输入阻抗之比；反馈电容、输入电容和传感器电容还会让噪声增益随频率变化。电阻热噪声、输入电流噪声经过源阻抗形成的电压、参考源和后级ADC噪声，都应以均方根方式合成。把各项RMS直接相加，会把互不相关噪声算得过大。

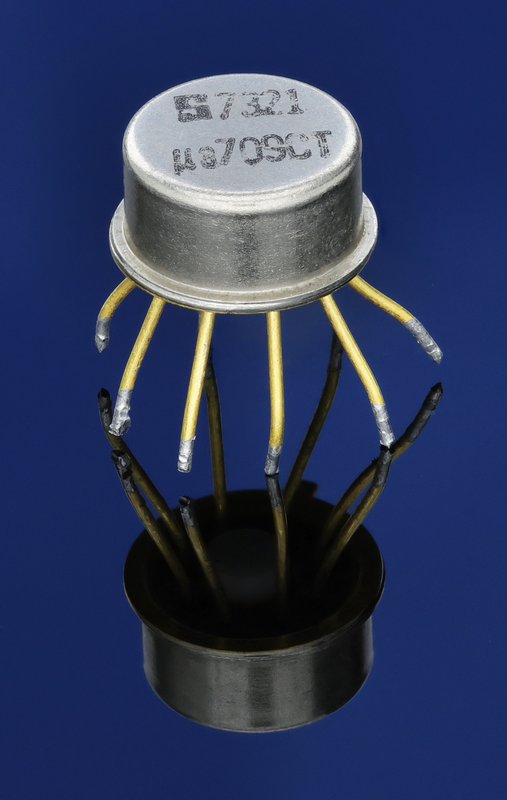

图3 运算放大器实物提醒，器件噪声只是整条信号链多个噪声源中的一项。
测量带宽必须与预算带宽一致
示波器、频谱仪和采集软件都有自己的带宽、窗函数和检波方式。同一电路在20 MHz限制和全带宽下，读数可能完全不同；频谱仪每个RBW点显示的是窄带结果，积分时还要考虑等效噪声带宽与平均方式。测量前先短接或等效终接输入，记录仪器底噪；再让电路处于正常增益和供电状态，保存带宽设置、采样率、平均次数和RMS区间。预算与实测只有使用同一带宽定义，才有可比性。

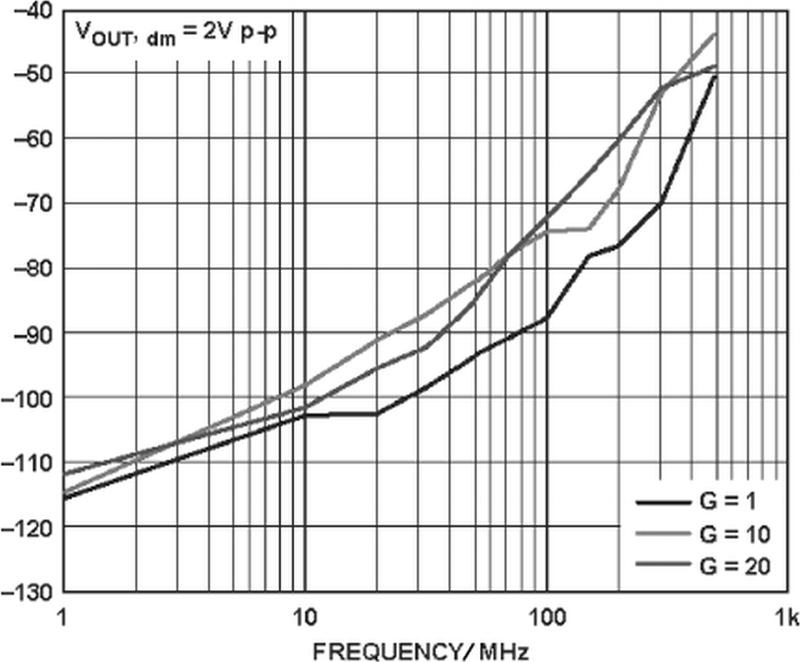

图4 非理想运放模型图提示，输入、输出和增益路径都会给噪声计算增加频率相关条件。
一个可复核的预算顺序
把每个噪声源先换算到同一参考点，写出频谱密度和经过的传递函数；对白噪声用等效噪声带宽积分，对1/f噪声保留低频上下限；各独立项按均方和开平方，再乘后续增益。若运放开环带宽或反馈电容让噪声增益出现峰值，不能再用单一矩形带宽，应按实际曲线积分或用仿真交叉检查。计算表里同时保留−3 dB带宽、噪声带宽、噪声增益和仪器带宽四列，能避免团队把同一个“带宽”词用成四种定义。修改滤波器后，再用相同测量设置复测，确认变化方向与平方根关系大致一致。低频端也要设边界。1/f噪声随频率降低而上升，如果计算从零赫兹开始积分，结果没有实际意义；应由采样时间、数字高通、自动归零周期或系统允许的观察窗口定义最低频率。对于斩波或自稳零运放，还要留意开关纹波和混叠，不要把低频噪声降低理解成全频段都更安静。预算表若能分别给出白噪声、1/f噪声和离散杂散，调试时就知道应该改带宽、换器件还是查电源与时钟。
如果实测比预算高，先把带宽逐档收窄。白噪声主导时，RMS会接近平方根规律下降；若几乎不变，问题更可能是低频漂移、离散干扰或仪器本底，而不是宽带噪声积分。电阻噪声也会跟着温度和阻值变化。为了降低偏置误差而选很大电阻，可能把热噪声和电流噪声转换项同时抬高；盲目减小电阻又会增加驱动电流与负载。器件选择应在偏置、功耗、稳定性和噪声之间做同一张表的权衡。
底噪不是数据手册里一个密度数字，它是噪声源、噪声增益和等效噪声带宽共同积分出的结果。你们的计算表里，会把-3dB带宽和噪声带宽分成两列吗？
