压敏电阻前面，保险管不能省
交流入口并了一颗压敏电阻，浪涌测试时它能把过电压拉低，于是有人把前级保险看成可有可无。这个判断漏掉了保护器件自己的失效路径。压敏电阻负责在短时间内分流浪涌能量，保险管负责在持续过流或压敏失效导通时切断供电。一个管瞬态，一个管后果，缺少任何一环，防护都不闭环。保护设计真正要回答的不是某颗器件能否扛住一次测试，而是故障能量最终由谁安全终止。
压敏电阻是分流器，不是断路器
正常电压下，压敏电阻呈高阻；电压越过其工作区后，阻值迅速下降，把浪涌电流旁路掉，并把端口电压限制在残压附近。这个过程会在器件内部产生热量，能量由浪涌波形、电流峰值、持续时间和重复次数共同决定。它不会主动把输入电源断开。若异常不是短脉冲，而是持续过压、零火线错接或器件老化后的漏电增加，压敏会持续发热，靠自身钳位无法结束故障。

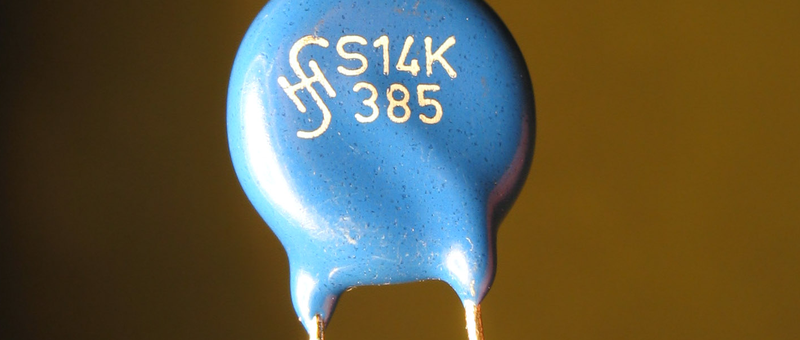

图1 金属氧化物压敏电阻实物用于识别入口并联保护器件及其封装形态。
保险管处理的是失效后的持续电流
保险管串在供电路径中，电流产生的热效应累积到规定程度后熔断。它不能替代压敏去限制一个很快的高压尖峰，却能在压敏短路、击穿或热失控导致持续电流时，把能量源切掉。保险是否能及时动作取决于故障电流、时间电流曲线、环境温度和前端阻抗。只看额定电流选保险，可能让它在正常浪涌时误断，也可能让它在压敏故障时迟迟不断。
图2 保险与并联保护器件的电路关系要按能量路径理解：先分流，再在持续过流时切断。
两只器件要按最坏故障协调
先确认最高持续工作电压和电网容差，选择不会在正常高线电压下长期漏电发热的压敏电压；再看目标浪涌等级下的残压与能量是否在后级耐受范围内。保险管要同时覆盖正常启动浪涌、负载峰值和压敏失效电流。若前端有NTC、线路阻抗或限流电阻，它们会改变保险动作速度，也会改变压敏承受的能量。设计评审应画出至少三条路径：正常启动、规定浪涌、压敏短路故障，并为每条路径标出电流流向和最终退出条件。

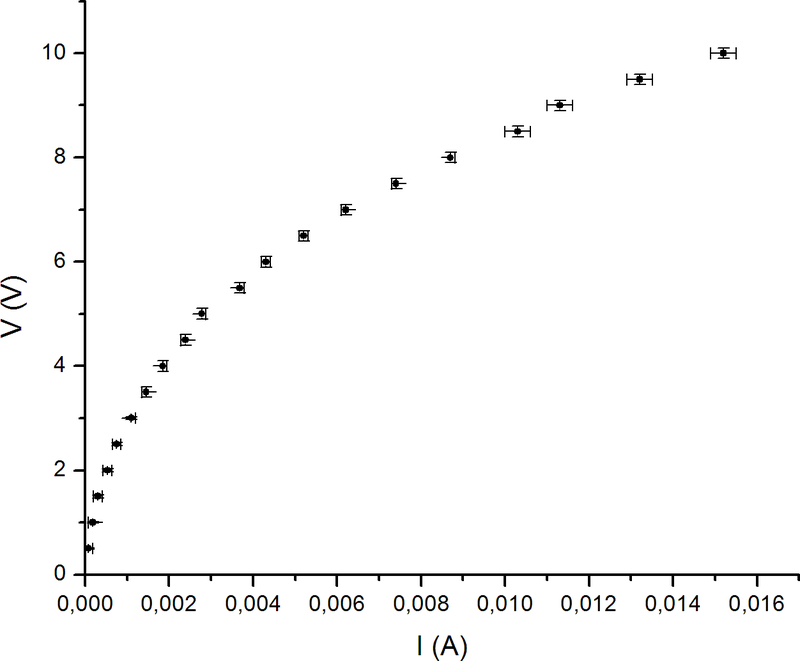

图3 压敏伏安特性曲线说明其钳位是连续非线性过程，并不存在理想的垂直导通阈值。
布局与热防护同样决定后果
压敏应靠近能量入口和回流点，浪涌回路短而直接，避免高电流先穿过敏感地再返回。保险要位于能真正切断故障能量的位置，不能只切断一条旁路而让其他供电路径继续灌入。压敏周围不要紧贴易燃材料和怕热器件，必要时使用具备热保护的器件或增加热熔断方案。保护地、机壳地与工作地的连接必须符合产品绝缘和安规结构，不能为了缩短回路随意跨接。
图4 压敏电阻的电路符号提示其并联分流位置，布局要围绕完整浪涌回路审查。
台架验证要看三件事
浪涌试验除了看后级是否复位，还要记录压敏两端残压、分流电流和器件温升；重复脉冲之间给足规定冷却时间，并在试验后复测漏电和压敏电压。故障验证则要在受控、具备隔离和防火措施的环境中进行，确认压敏短路或持续过压时保险能在预期时间切断，外壳和周边材料不出现不可接受风险。试验条件要绑定输入电压、源阻抗、保险型号和温度。若更换压敏尺寸或保险品牌，时间电流特性与浪涌耐受都可能变化，不能只凭相同标称值直接替换。压敏器件在多次冲击后可能逐渐劣化，漏电和压敏电压的变化不一定立刻触发保险。对需要长期可靠性的设备，应结合应用环境考虑状态监测、定期更换或热脱扣结构。设计文件还要写清器件的最大持续电压是按交流有效值还是直流值理解，避免采购只按相近直径替代。若保护链前面还有断路器，不能默认它一定比板载保险更快，动作选择性仍要结合实际故障电流和时间曲线核对。
保护链评审不妨把每只器件后面补一句“它失效以后由谁收场”。若答案仍是它自己，系统往往还缺一级能量限制、切断或热隔离。入口保护还要检查维修场景。保险熔断后若维护人员只换保险、不检查压敏状态，已劣化器件可能再次投入。维修手册应把压敏外观、漏电或替换条件与保险故障原因绑定，并禁止用更大额定电流保险掩盖反复熔断。物料替代也要重新做这组协调验证。
压敏电阻把瞬态压住，保险管把持续故障断掉，两者的任务不同却必须配合。你们入口保护评审时，会单独验证压敏短路后的切断路径吗？
