电流互感器为什么看不见直流？
一次导线里明明有几安培直流，互感器二次侧却几乎没有持续输出；换成开关电流脉冲，它又立刻出现波形。普通电流互感器依靠变化磁通在二次绕组中感应电压，恒定直流建立稳态磁通后，磁通不再变化，二次侧自然没有可持续的感应量。它不是“对直流精度差”，而是测量机理本来就不提供直流通道。判断之前先问清目标量里是否包含平均值，能避免把器件能力问题误当成接线或增益问题。
二次侧要有信号，磁通必须在变化
一次电流产生磁场，磁芯把磁通集中起来；二次绕组的电压来自磁通随时间的变化。交流电流持续改变大小和方向，脉冲直流在边沿处也会改变磁通，所以两者都能让二次侧产生响应。恒定直流刚接通时可能出现一个瞬态，等电流稳定后，磁通变化率接近零，二次侧电压也回到零。用万用表只看稳态，会误以为互感器断线；用示波器看上电边沿，才会看见那次短暂响应。
图1 电流互感器实物展示一次导体穿芯、二次绕组引出的基本结构。
磁芯里的直流还可能留下副作用
普通互感器不输出直流，不代表直流对它没有影响。一次侧存在直流偏置时，工作点会被推向磁化曲线一侧，可用的交流摆幅变小，严重时进入饱和。此后叠加在直流上的纹波会失真，峰值被压扁，二次电流不再按匝比复制一次波形。评审开关电源电流检测时，应把平均电流、纹波峰峰值、磁芯截面积、匝数和复位条件一起核对；只按交流有效值选磁芯，容易漏掉偏磁。

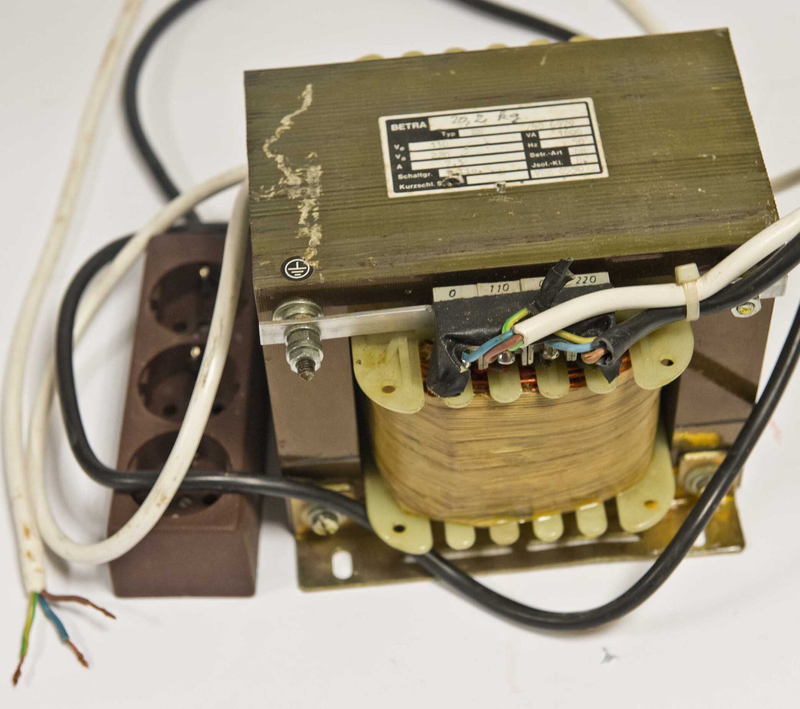

图2 不同磁芯与绕组结构提醒：偏置、截面积和磁路共同决定可用摆幅。
二次侧不能随意开路
一次侧有交流电流时，二次电流产生反向安匝去平衡磁通。若二次侧开路，这个平衡消失，磁通和二次电压可能显著升高，带来绝缘和人身风险。板级小信号CT也要给二次侧设置合适的负载电阻，并核对它在最大电流、最低频率和最坏磁芯条件下的电压。负载电阻太大，输出电压高但更容易逼近饱和；太小则信号幅度不足、功耗上升。调试时先确认二次回路闭合，再接探头。
图3 可见绕组端子的互感器实物提示：二次端必须连接规定负载，不能任意开路。
要保留直流分量，换一种传感机理
分流电阻直接把电流变成压降，可以测直流，也能获得很宽带宽，但要承担功耗、共模范围和布线寄生；霍尔或磁通门方案能感知静态磁场，适合隔离直流测量，成本、零漂和带宽要另做权衡。若系统只需要过流边沿或交流纹波，互感器仍有隔离、低插入损耗和高共模能力的优势。选型前先写清要测平均值、纹波、峰值还是能量，测量对象定义清楚，器件路线往往就确定了。

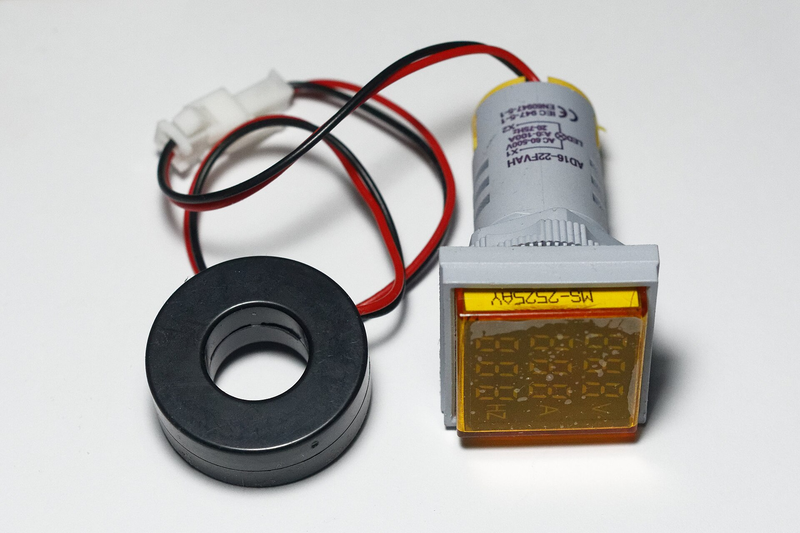

图4 小型穿芯式互感器可直接套在导线上，适合隔离获取交流或脉冲分量。
用两个小实验快速分辨
让同一根导线依次通过稳定直流、低频方波和零均值交流。稳定直流只在接通和断开瞬间出现脉冲；方波在两个边沿产生方向相反的响应；交流则连续输出。随后在直流上叠加小纹波，逐步增加直流偏置，观察纹波波形何时开始压缩，就能看到偏磁对动态测量的影响。实验要记录一次电流、频率、负载电阻和磁芯型号，不把没有工况的波形当作器件通用结论。若二次输出接到整流或放大电路，还要确认其输入阻抗没有改变原定负载。频率下限同样容易被忽视。一次电流变化越慢，为维持二次电压所需的磁通摆幅越大，磁芯越容易在低频或长脉宽下接近饱和。脉冲检测要按最大导通时间计算伏秒，而不只看开关频率；复位通路也必须让每个周期的磁通回到可控位置。若输出波形随占空比增加出现基线漂移或一侧削顶，先核对伏秒平衡、二次负载和磁芯剩磁，再决定是否提高匝数或更换磁材。
检查CT方案时可以先问一句：目标量里有没有零频分量？只要需要保留平均直流，普通互感器就不能单独完成；若只看变化量，再继续核对最低频率、伏秒和饱和裕量。互感器比例还受励磁电流影响。一次安匝并不会全部转换为二次负载电流，其中一部分用于建立磁通；磁导率下降或低频接近饱和时，这部分比例会上升。精度预算要覆盖幅值误差和相位误差，保护用途与计量用途也不能共用一套验收指标。保护阈值还要在最低和最高温度复核。
普通CT真正复制的是变化电流建立的磁通关系，不是把任何电流都变小一份。你当前的检测目标，是直流平均值、开关峰值，还是叠加在直流上的纹波？
