线缆多穿一圈磁环，抑制会翻倍吗？
整改现场把线缆在磁环上多绕一圈，低频段可能明显下降，高频段却不一定继续变好，有时还会冒出新的峰。理想电感量近似随匝数平方增加，只说明低频储能关系；真实铁氧体还同时受到材料损耗、寄生电容、漏磁、偏流和线缆布置影响。匝数增加改变的是整条阻抗曲线，不是把原曲线按比例整体抬高。整改要看目标频段的阻抗变化和共模电流实测，不能把绕线圈数直接当成衰减倍数。
匝数平方只适用于一段理想近似
导线在同一磁芯上绕N匝时，磁动势与N成正比，线圈磁链又与N相关，因此未饱和、耦合良好的低频区域里，电感量常近似按N²增加。若从一匝改成两匝，低频阻抗可能显著上升。但EMI频段的铁氧体并非纯电感，它的阻抗由感抗和损耗电阻共同组成，材料磁导率还随频率变化。把N²直接换算成全频段插入损耗，会漏掉源阻抗、负载阻抗和磁芯损耗峰的位置。

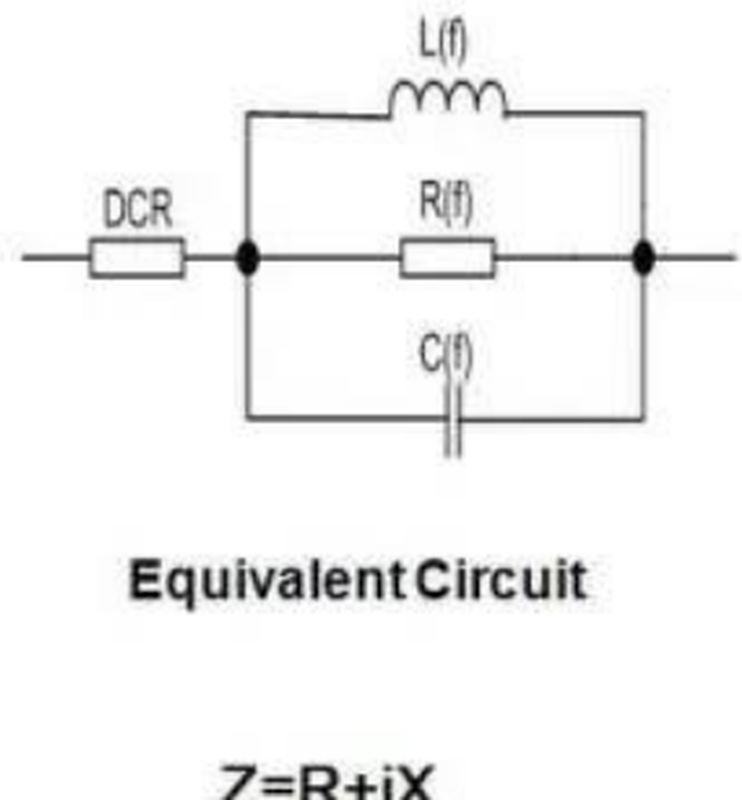

图1 铁氧体的等效电路同时包含频率相关的电感、损耗电阻和寄生电容。
多绕几圈也会带来寄生电容
相邻线圈之间、线缆对磁芯和线缆对机壳都会形成电容。匝数增加、导线重叠或间距过小，寄生电容会变大，高频电流可能绕过磁性阻抗从电容路径通过。自谐振频率随之下移，原本想抑制的更高频段反而失去效果。整改时不要把线随意堆在磁环一侧，应保持线圈分布可重复，避免进出线长距离平行贴近。扫频结果若出现低频改善、高频回升，先检查这条旁路路径。

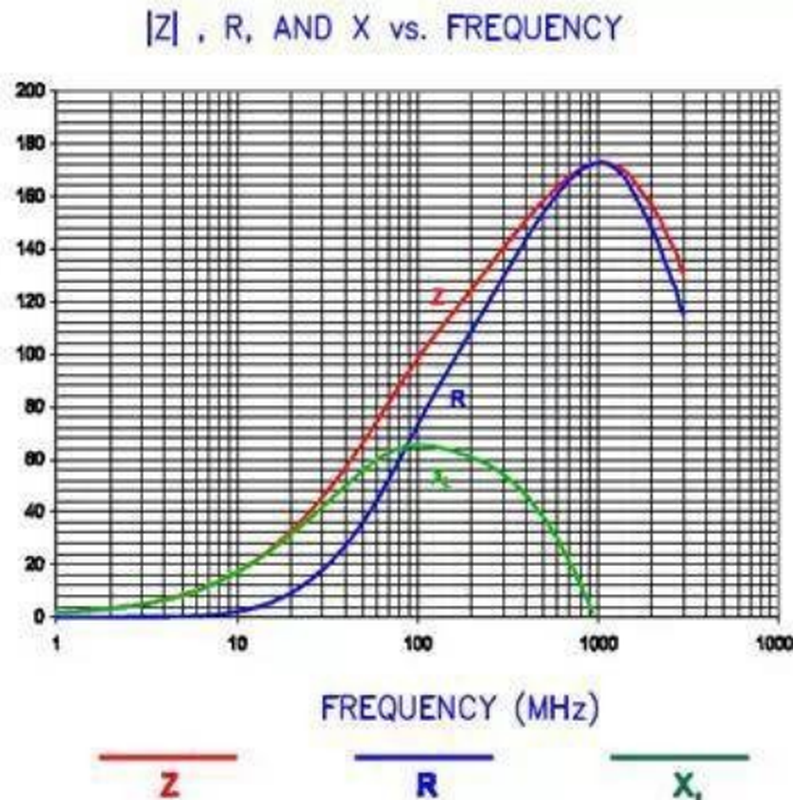

图2 阻抗、电阻和电抗随频率的曲线说明磁环并非全频段等比例增阻。
两根线怎么穿，决定抑制共模还是差模
电源正负线或信号去回线一起穿过同一磁环时，正常差模电流方向相反，磁通大部分抵消；同向流动的共模电流则相加，看到较大阻抗。这能在不明显影响负载电流的情况下抑制共模噪声。若只让其中一根线穿磁环，差模工作电流也会磁化磁芯，偏流大时可能降低有效磁导率甚至进入饱和。看到线缆辐射超标，先用电流探头判断共模成分，再决定同穿还是单穿，不能只凭“加磁环”三个字。
图3 去回线同穿磁芯时，差模磁通抵消、共模磁通相加。
整改结果必须绑定频段与工况
夹扣式磁环的位置应靠近线缆离开屏蔽壳或设备的边界，让共模电流在形成大天线之前被阻断。评估时保持线缆长度、摆放、负载和接地方式一致，分别记录一匝、两匝、三匝的共模电流与辐射曲线。若磁环温升、负载电流或低频压降明显变化，说明它不再只处理小信号噪声。材料牌号和尺寸不同，最佳损耗频段也不同；同样黑色外观的磁环不能仅凭尺寸互换。

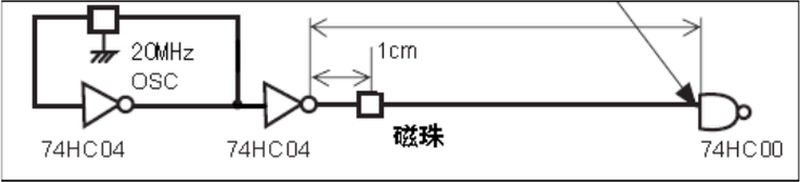

图4 对照电路把磁珠位置、连线长度和测量节点放在同一张图中。
用一张对照表收敛方案
横向列出磁环材料、尺寸、穿绕匝数和安装位置，纵向记录目标频点的共模电流、接收机峰值、负载电流与温升。先用一匝寻找材料和位置，再逐步增加匝数，不在未知材料上无限绕线。若增加一匝后目标频段下降而另一频段上升，就换材料或调整结构，而不是只盯单个峰继续加圈。量产设计还要考虑线缆弯曲半径、装配一致性和夹扣闭合缝隙；实验室用手捏紧才能通过的方案，生产后很难复制。最终以规定接收机和正式布线状态复测，近场探头或频谱仪快扫只用来定位趋势。磁芯饱和与温度也会让实验结果漂移。大电流线束在高负载时的抑制可能比轻载差，铁氧体损耗产生的温升又会改变材料参数。测试至少覆盖空载、额定负载和最坏直流偏置，并在稳定温度后读数。若两根线同穿磁环，要确认它们承载的正常差模电流真正大小相等、方向相反；保护地或屏蔽层若走了另一条回路，残余共模磁通仍可能让磁芯承受意外偏置。
磁环调试的有效记录不是“加一只有效”，而是材料、匝数、位置、线缆状态和改善频段五项同时保存。这样下次线束或外壳变化时，才能判断旧方案是否还能复用。如果整改目标跨越很宽频段，一只磁环未必兼顾。可以用不同材料分段处理，或先从线缆共模电流的源头改善屏蔽连接、回流路径和接口滤波。磁环适合成为有证据的收尾优化，不应替代原本断裂的回流和屏蔽设计。量产线束变更后仍需复测，夹扣缝隙松动也会改变高频效果。
多穿一圈会重新塑造阻抗曲线，低频可能增强，高频却可能被寄生电容绕过。你们现场加磁环时，会同时保存一匝和多匝的共模电流对照吗？
