同样20kHz低通，贝塞尔为何更少振铃？
截止频率相同不代表时域表现相同，极点分布会改变过冲、振铃与建立时间
贝塞尔、巴特沃斯和切比雪夫都能做成20kHz低通，但它们优化的指标不同。贝塞尔没有最陡的过渡带，却更重视群时延与相位平滑，因此方波边沿后的振铃通常更小。

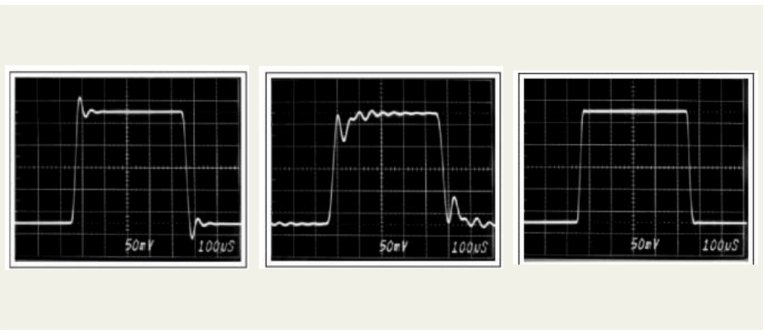

三个五阶低通滤波器都标着20kHz，正弦扫频看起来也都能衰减高频。把同一方波送进去，输出却完全不同：有的边沿后只有轻微过冲，有的连续振铃几次，贝塞尔最平稳，但上升更慢。
差别不在截止频率写错，而在响应类型。频域的幅度平坦、过渡带陡峭和时域的波形保真，无法同时做到极致。选择滤波器前先明确最怕什么，比先定阶数再调电阻电容更重要。
同一个20kHz，滚降曲线并不相同
巴特沃斯追求通带幅度尽量平坦，切比雪夫允许通带纹波来换取更快滚降，贝塞尔则牺牲一部分频率选择性，换取更平滑的相位和群时延。三条曲线在标称截止附近的形状天然不同。

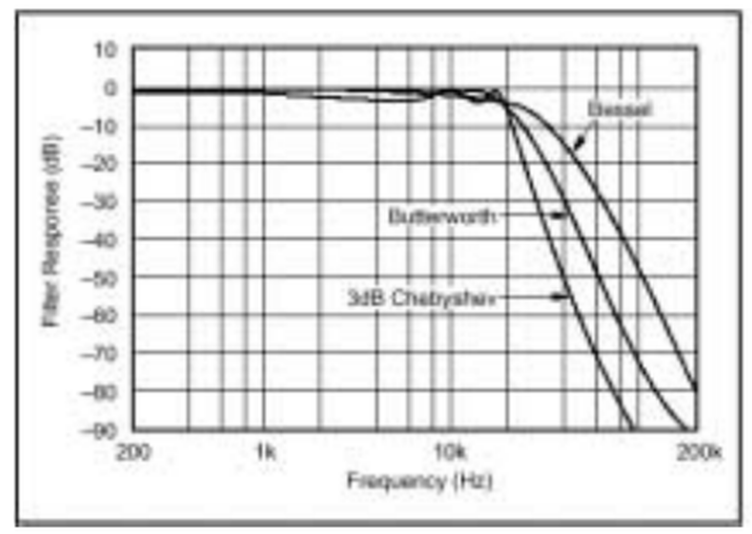

图1 同阶同截止条件下，三种响应的幅频滚降仍不相同
如果任务是把相邻频段强力分开，贝塞尔可能需要更高阶数或更低截止频率；如果任务是保留脉冲形状，单看衰减斜率又会把真正重要的时域指标放到后面。
**截止频率是一个点，响应类型决定的是整条曲线。**
巴特沃斯平坦，不等于阶跃没有过冲巴特沃斯的“最大平坦”描述的是通带幅度，不是阶跃边沿。阶跃包含很宽的频率成分，各分量经过滤波器后产生不同幅度和相位变化，重新叠加时仍会形成过冲和轻微振铃。

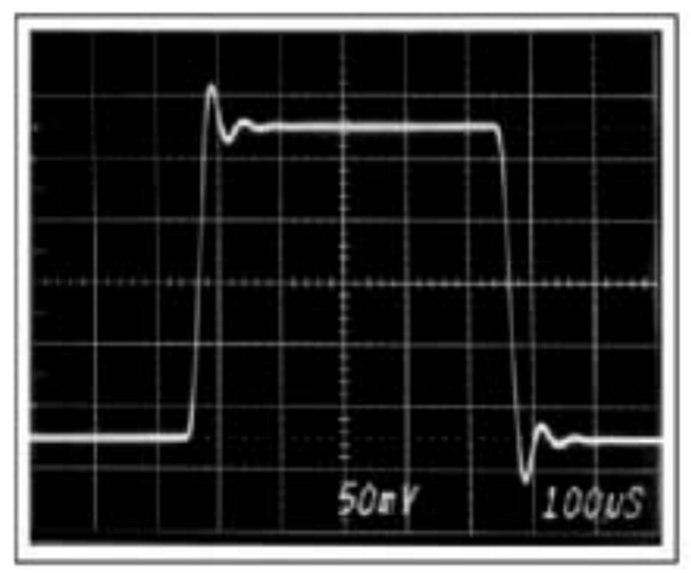

图2 巴特沃斯阶跃响应可见过冲与回落过程
实际电路中的运放带宽、压摆率和负载会进一步改变波形。如果仿真模型只放理想运放，实测过冲与建立时间可能比理论响应更差。
切比雪夫用更强选择性换来更明显振铃切比雪夫极点分布让过渡带更陡，同时允许通带出现纹波。对于阶跃这种宽带激励，通带峰化和相位变化会把边沿后的能量拖成更明显的振铃。
若后级ADC在固定时刻采样，振铃可能被误认为传感器抖动；若比较器阈值就在过冲附近，还可能产生重复翻转。此时仅让-3dB点满足要求，并不能保证系统行为。

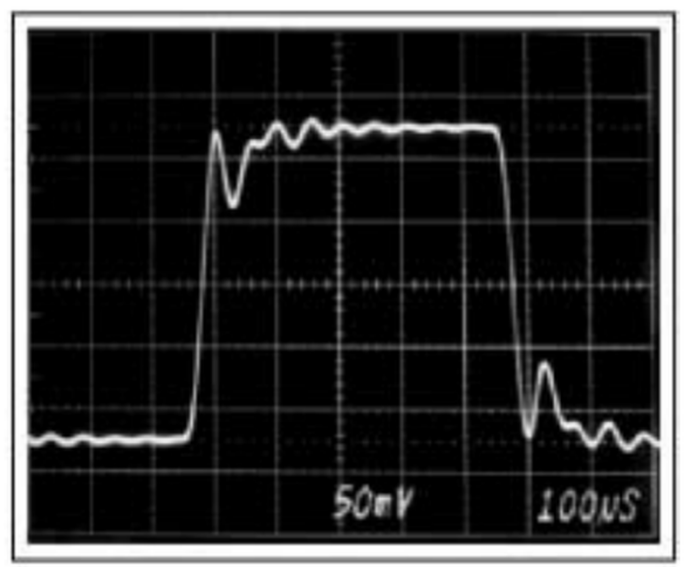

图3 切比雪夫阶跃响应的过冲和振铃更明显
**过渡带更陡，往往要用更差的时域安定换取。**
贝塞尔更平滑，但建立并不一定更快贝塞尔强调相位线性和群时延平坦，让不同频率成分更接近同时到达，所以阶跃波形更少振铃。代价是幅频滚降较缓，边沿也可能显得更圆，达到最终值的速度需要结合误差带定义。
“看起来没有振铃”不能直接等于“建立最快”。如果系统要求在某个时间进入0.1%误差带，应从完整阶跃曲线读建立时间，而不是只比较第一次越过最终值的时刻。

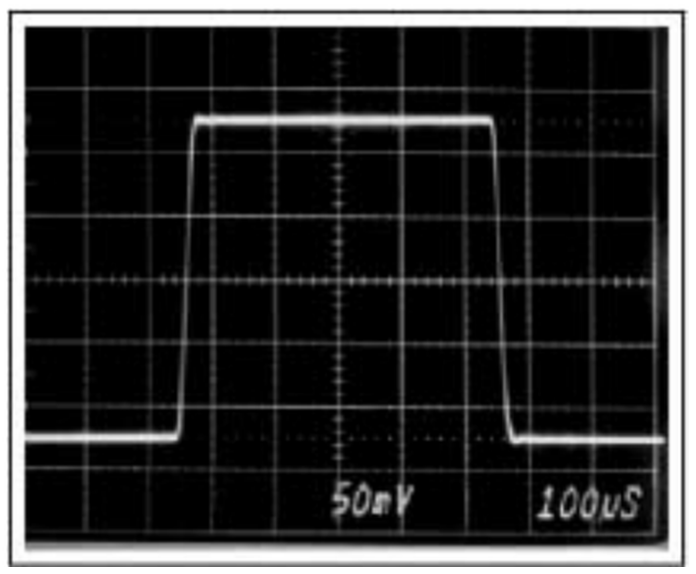

图4 贝塞尔阶跃响应更平滑，代价是过渡带更缓
选型顺序从信号任务开始。传感器慢变量、音频、抗混叠、通信选频和脉冲整形，对幅度、相位和延时的容忍完全不同。先列出需要保留的波形、允许的过冲、必须衰减的干扰频段，再决定响应类型和阶数。
完成元件计算后，用实际运放模型、元件公差、源阻抗和负载做蒙特卡洛或角落验证。样机上同时看扫频和阶跃，两个测试讲的是同一组极点，不应只挑其中更好看的结果。
阶数越高，响应类型之间的差异通常越明显。多个二阶节级联时，每节的品质因数不同，元件误差也会以不同方式放大。高Q节对运放增益带宽、输出阻抗和元件公差更敏感，布局时还应避免前后级通过电源和地形成额外耦合。
级联顺序会影响内部节点的幅度。把高Q节放在前面，某些频率下的中间节点可能先出现峰化并撞上运放摆幅，即使总输出仍未超过目标范围。设计工具给出元件值后，应查看每一级的峰值增益和噪声贡献，再决定节的排列。
方波测试也要说明上升时间。信号源边沿远快于滤波器带宽时，能充分激发过冲和振铃；边沿本身已经很慢，三种响应看起来可能都很平滑。比较时保持幅度、偏置、源阻抗和边沿速度一致，并确认示波器带宽不会成为额外滤波器。
若系统最终只采集有限带宽内的正弦，阶跃响应可以作为稳定性线索，却不一定是首要指标；若滤波器位于控制环、脉冲检测或时间测量链路，过冲和群时延就可能直接改变阈值时刻。把测试波形与真实输入类型对应，才不会用错误的漂亮指标选型。
直流偏置也会改变运放可用摆幅和线性范围。单电源电路在中点附近测试正常，输入靠近共模边界后可能出现额外失真。响应类型的理论差异只有在运放保持线性时才有意义。
结论同样是20kHz低通，贝塞尔更少振铃，是因为它把相位和群时延平滑放在更高优先级，而不是因为它的截止频率更准确。
滤波器响应没有绝对最好，只有与信号任务更匹配。把频率选择性和时域波形放在同一张验收表里，取舍才不会被一个数字掩盖。
