凡亿电路厚铜板制板能力：3oz-6oz大电流板加工经验

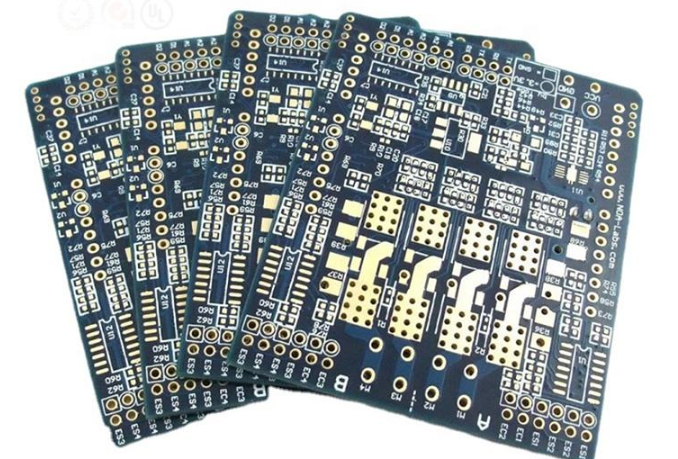

凡亿电路厚铜板PCB制板成品展示
在电源模块、工业控制、新能源、汽车电子等领域，大电流、高功率的应用场景越来越多，常规1oz铜厚的PCB已经无法满足载流需求。厚铜板（通常指铜厚2oz以上）通过增加铜箔厚度来提升走线的载流能力，成为大电流应用的必然选择。凡亿电路在厚铜板PCB制板领域积累了丰富的加工经验，支持3oz至6oz铜厚的多层板加工，能够满足各类大电流场景的制板需求。
核心能力定位：凡亿电路提供厚铜板PCB制板服务，支持3oz-6oz铜厚的多层板加工，配合PCB设计和SMT贴片实现一站式交付，服务电源、工控、新能源等多个行业。
厚铜板的应用领域与优势
厚铜板主要应用于需要通过大电流的电路场景。通过增加铜箔厚度，相同宽度的走线可以承载更大的电流，同时降低导通损耗和发热量。在一些特殊设计中，厚铜板还可以提高散热性能和机械强度。
主要应用领域
电源模块
开关电源、DC-DC模块、功率放大器等大电流回路
工业控制变频器、伺服驱动器、大功率工控设备
新能源储能BMS板、充电桩模块、光伏逆变器
汽车电子车载电源、电机驱动、电池管理系统
凡亿电路厚铜板制板能力参数支持铜厚范围内层3oz - 6oz，外层可根据工艺条件定制
支持层数2层 - 20层（厚铜多层板）
成品板厚1.6mm - 3.0mm（根据铜厚和层数调整）
最小线宽线距根据铜厚调整，3oz铜厚条件下约5mil/5mil
板材类型FR-4（常规）、高TG FR-4（耐高温场景）
表面处理工艺喷锡、沉金、OSP等（根据铜厚条件选择）
品质标准符合IPC-A-600验收规范

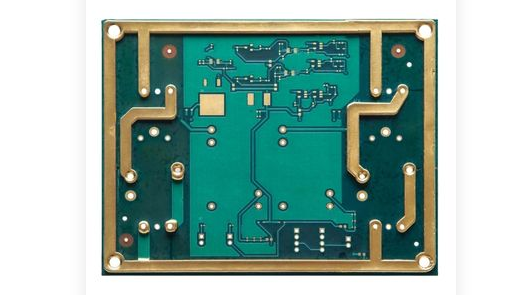

厚铜板大电流铜箔走线细节展示
厚铜板设计与加工的关键注意事项载流能力计算与线宽规划厚铜板的载流能力不仅取决于铜厚，还与线宽、温升要求、是否有散热条件等因素相关。设计时需要根据实际电流值和温升限值计算所需的铜厚和线宽。凡亿电路的PCB设计团队可以协助客户进行载流能力评估，推荐合理的铜厚和走线方案。
层压与翘曲控制厚铜板由于铜箔较厚，层压过程中更容易出现板翘问题。我们在生产厚铜板时会特别关注叠层结构的对称性，合理安排半固化片配比，并通过调整压合工艺参数来控制板件翘曲度，确保成品在可接受范围内。
蚀刻与线宽控制铜越厚，蚀刻难度越大，侧蚀效应越明显，线宽控制精度越难保证。凡亿电路通过调整蚀刻参数和补偿系数，确保厚铜板的线宽公差在合理范围内，满足客户的载流设计需求。
不同铜厚的载流能力参考| 1oz（约35μm） | 约5A | 约7A | 普通信号与小功率电路 |
| 2oz（约70μm） | 约8A | 约11A | 一般电源板、中小功率模块 |
| 3oz（约105μm） | 约11A | 约15A | 大电流电源、工控驱动板 |
| 4oz（约140μm） | 约13A | 约18A | 大功率模块、新能源部件 |
| 6oz（约210μm） | 约17A | 约23A | 超大电流场景、电力电子设备 |
* 以上为内层铜箔在自然对流冷却条件下的估算参考值，实际载流能力受板材、层数、散热条件、走线长度等多种因素影响，具体设计请结合仿真或实测数据确定。
为什么选择凡亿电路做厚铜板工艺成熟稳定：厚铜板加工经验丰富，蚀刻和层压工艺经过大量订单验证，品质稳定可靠
设计+制板一体：凡亿电路同时提供PCB设计服务，可在设计阶段就参与厚铜板的载流评估和叠层规划
品质管控严格：通过ISO9001和IATF16949认证，厚铜板生产执行与常规板一致的品控标准
交期有保障：厚铜板交期略长于常规板，我们会提前评估工艺周期并承诺明确交付时间
一站式服务：厚铜板制作完成后可直接对接SMT贴片加工，减少中间环节和物流损耗
业务关联：凡亿电路同时提供PCB设计外包和SMT贴片加工服务，厚铜板设计、制板、贴片全流程一站式交付，减少多方沟通成本。
常见问答（FAQ）厚铜板做3oz和6oz价格差多少？
厚铜板的价格和铜厚、层数、板面积都有关系。一般来说，铜厚每增加一个等级，材料成本和加工难度都会相应增加，价格也会有一定幅度的上涨。具体报价需要根据您的Gerber文件和铜厚要求来核算，欢迎提供资料给我们评估。
厚铜板的最小线宽能做到多少？
厚铜板的最小线宽和铜厚直接相关，铜越厚蚀刻侧蚀越明显，线宽能力相应降低。以3oz铜厚为例，常规工艺下最小线宽线距大约5mil左右；6oz铜厚条件下线宽能力会进一步下降。实际能力会根据层数和工艺路线有所不同，建议提前和我们确认。
厚铜板会不会翘曲很严重？
厚铜板确实比常规板更容易出现翘曲，主要原因是铜箔与树脂的热膨胀系数不同。我们在生产时会从叠层对称设计、压合工艺参数调整、后工序校平三个方面来控制翘曲度。常规1.6mm板厚的厚铜板，翘曲度一般可以控制在0.75%以内，满足大部分应用场景的装配要求。
厚铜板的交期是多久？
厚铜板的交期比普通1oz板要长一些，因为厚铜的蚀刻、层压等工序需要更长时间。常规批量厚铜板（2-8层，3oz）交期大约7-10个工作日；6oz或更高铜厚的板件交期会根据工艺难度适当延长。具体交期以工程师评估为准。
