凡亿电路阻抗控制设计流程：从仿真到Layout的完整方案

凡亿电路PCB阻抗控制设计仿真与测试工作场景

在高速数字电路和射频电路设计中，阻抗控制直接关系到信号完整性和产品可靠性。阻抗不匹配会导致信号反射、振铃、误码等问题，严重时可能造成系统无法正常工作。凡亿电路在阻抗控制PCB设计领域积累了大量实战经验，从前期仿真计算到Layout走线实施，再到制板阶段的阻抗测试验证，形成了一套完整的质量管控流程。

核心服务定位：凡亿电路提供从阻抗仿真、叠层设计到Layout实现的PCB阻抗控制设计全流程服务，支持单端阻抗、差分阻抗、共面波导等多种阻抗类型，配合制板和SMT实现一站式交付。

阻抗控制设计的基本原理与适用场景

阻抗控制的本质是通过调整走线宽度、介质层厚度、介电常数等参数，使传输线的特性阻抗达到设计目标值。当信号上升沿时间小于信号在传输线上的延迟时间时，走线就需要当作传输线来处理，这时阻抗匹配就变得尤为重要。

以下场景通常需要做阻抗控制设计：

高速数字接口：DDR内存、PCIe、USB3.x、HDMI、以太网等高速信号链路
射频电路：天线馈线、射频前端、通信模组等50Ω或75Ω系统
差分信号：USB、LVDS、以太网差分对等需要控制差分阻抗的场景
模拟信号：高精度采集、音视频传输等对信号质量要求较高的电路

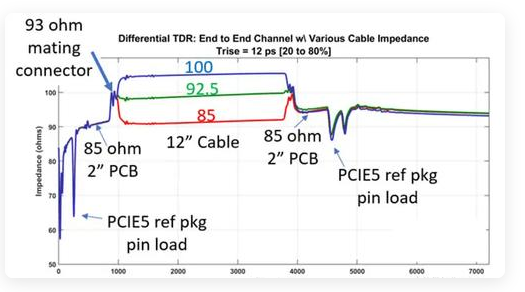

阻抗测试分析示意：通过TDR时域反射法验证链路阻抗连续性

凡亿电路阻抗控制设计全流程

第一步：叠层规划与阻抗仿真计算

在正式Layout之前，我们会根据客户的层数要求、板材选型、目标阻抗值，使用专业阻抗计算工具进行叠层结构设计。常见的阻抗类型包括表层微带线、内层带状线、差分线、共面波导等，不同结构对应的计算模型各不相同。

阻抗控制范围50Ω - 125Ω（单端），85Ω - 100Ω（差分常用）

阻抗控制精度常规±10%，高要求可做到±7%（受板材和工艺条件影响）

支持层数2层 - 30层高多层板

常用板材FR-4（常规）、罗杰斯（高频）、PTFE（毫米波）

最小线宽线距3mil / 3mil（常规工艺条件下）

验证方式阻抗测试条 + TDR测试报告（制板后出具）

第二步：Layout阶段阻抗线实施

叠层和阻抗线宽确定后，进入Layout实施阶段。工程师会按照阻抗仿真结果设置走线约束，确保关键信号全程保持阻抗连续。实施过程中重点关注以下环节：

参考平面完整性

确保阻抗线下方有完整的参考地平面，避免跨分割、跨沟槽导致阻抗突变

换层过孔处理

信号换层时伴随地过孔，减少回流路径突变，配合反焊盘大小控制过孔阻抗

线宽一致性管控

阻抗线全程保持线宽一致，避开瓶颈区域，焊盘处做泪滴或补偿处理

差分线等长等距

差分对严格控制间距和长度差，确保差分阻抗稳定和信号相位一致

第三步：制板阶段阻抗验证

设计完成后，制板环节会在板边添加阻抗测试条，出厂前通过TDR（时域反射仪）进行阻抗测试，出具正式的阻抗测试报告，确保实际板卡的阻抗值在设计公差范围内。凡亿电路可提供阻抗测试条及完整的测试报告，方便客户追溯和验证。

常见阻抗类型与应用场景对照阻抗类型典型值应用场景走线结构单端阻抗50Ω射频信号、高速时钟、USB单端信号微带线 / 带状线差分阻抗90Ω / 100ΩUSB 2.0/3.0、PCIe、HDMI、LVDS差分微带线 / 差分带状线差分阻抗85Ω以太网（部分规格）差分带状线同轴阻抗75Ω视频传输、有线电视射频共面波导 / 微带线特性阻抗60Ω - 125Ω电源分配、特殊接口根据具体需求设计为什么选择凡亿电路做阻抗控制设计
