源和负载都写50Ω，为何仍未必最大功率？
50Ω可能是在描述传输线、端口规范或测量参考阻抗；要不要最大功率，还要看源内阻与源端看到的输入阻抗
射频系统里“都是50Ω”常被当成匹配完成。可负载端不反射，与有损信号源输出功率最大，是两个观察位置不同的问题。若不先写清目标，很容易用一组条件解释另一组结果。
信号源、同轴线和负载都标注50Ω，仪器上仍可能看到功率不如预期。有人继续微调负载，有人怀疑线缆损耗，却没有确认当前优化的是负载反射、源端驻波，还是从信号源可用功率中取出更多能量。
工程判断是：负载匹配解决ZL与Z0的关系，波源共轭匹配解决Zin与Zg的关系。它们可以在理想条件下同时满足，也可能因传输线变换、器件损耗和复阻抗而需要分别设计。
同一个50Ω，可能属于三个不同位置
传输线特性阻抗Z0描述行波电压与电流关系，负载阻抗ZL位于线的终端，源内阻Zg则属于信号源模型。三者都写50Ω时数值相同，物理角色仍不同。
负载若不等于Z0，会在终端产生反射；反射波沿线返回后，源端看到的输入阻抗还会随线长和频率变化。源真正驱动的不是纸面上的ZL，而是传输线在参考面呈现的Zin。
图1 传输线上源阻抗、特性阻抗和负载阻抗位于不同参考面
因此测量或仿真前必须标出参考面。连接器、走线、匹配网络和线缆分别位于哪一侧，会改变“这里是50Ω”的含义，也决定校准和去嵌应该做到哪里。
负载匹配关注的是终端不反射
当ZL等于Z0时，入射到负载的行波被终端吸收，不再产生由负载返回的反射。这是天线馈点、线缆终端和射频端口最常见的匹配目标。
它不能单独保证信号源输出最大功率。若源内阻与线在源端呈现的输入阻抗关系不合适，源内部仍会分掉更多功率，或者源端反射条件没有达到目标。
图2 负载匹配与波源匹配对应传输系统两端的不同条件
网络分析仪测得的回波损耗或S11主要回答指定参考阻抗下的反射问题。把S11很好直接翻译成“源输出功率一定最大”，中间缺少对源内阻和可用功率的判断。
波源共轭匹配关注的是可取出功率有损信号源可以用电压源与复内阻Zg表示。传输线和负载组合在源端呈现Zin；当Zin与Zg互为共轭复数时，虚部相互抵消，实部满足最大功率传输条件。
传输线具有阻抗变换作用，Zin不一定等于远端ZL。线长、电气长度和匹配网络都可能把某个负载变换成源端需要的阻抗，这也是射频匹配网络必须在指定频率和参考面讨论的原因。

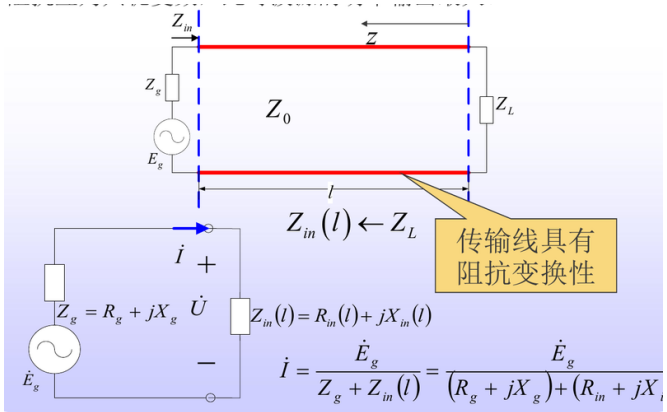

图3 传输线把负载变换成源端看到的输入阻抗
实际功率器件还可能以效率、线性度、输出摆幅或稳定性为目标，最佳负载不必等于小信号共轭匹配结果。最大功率定理给出基础判断，器件大信号设计仍需结合负载牵引或厂商推荐条件。
先确认优化目标，再决定该盯ZL、Z0还是Zin。
设计评审用两组等式分开问若目标是终端不反射，检查负载参考面上的ZL是否等于Z0，并确认连接器和匹配网络是否已包含在参考面内。若目标是从源取出最大可用功率，检查源端Zin是否与Zg共轭。
图4 共轭匹配把源端实部和虚部分别约束到最大功率条件
随后加入损耗与带宽。窄带网络可在中心频率实现很好匹配，频率偏移后条件会变化；有损网络还能让端口S11看起来变好，却把功率耗在匹配元件和传输线上。
验证时同时看输入反射、输出功率和效率，不用单个指标替代全部结论。功率计、网络分析仪与频谱仪的校准面要一致，否则连接线损耗会被误算成源或负载问题。
对多级系统，还要区分每一级的端口参考阻抗与器件最佳负载。级间网络可能在一端实现50Ω，在另一端呈现器件需要的复阻抗；把网络中间节点也强行要求50Ω，反而会增加损耗和元件数量。
带宽要求会决定匹配网络阶数和可实现程度。中心频点做到很深的回波损耗，未必比更平坦的宽带结果更适合系统。把功率、反射、带宽和容差一起列成目标，才能评价哪一种匹配真正更好。
· 负载端：ZL=Z0，目标是消除终端反射。
· 源端：Zin与Zg共轭，目标是最大可用功率。
· 系统级：再核对损耗、带宽、效率与参考面。
结论“都是50Ω”是一个便于互连的系统约定，不是所有功率问题的自动答案。负载反射与源功率要在不同参考面、用不同阻抗关系分别验证。
如果系统包含隔离器、衰减器或放大器，端口看起来更接近50Ω，代价可能是插入损耗和噪声系数。它们能改善级间隔离，却不能替代对功率预算的核算；每增加一级，都要明确损耗去了哪里、哪个端口条件得到改善。
测量报告应记录频率、功率电平、参考阻抗、校准面和线缆损耗补偿。缺少这些条件时，同一个“50Ω匹配”很难在另一套仪器或另一条线缆上复现。
下一次看到功率不对，先写下优化目标和参考面，再决定该调负载、传输线还是源端匹配网络。
