射频信号换层，旁边地过孔为何不能省？
信号过孔只完成了正向路径，回流也要在同一位置完成换层
射频走线通过信号过孔换层时，参考平面也发生变化。若旁边没有邻近接地过孔，回流电流只能绕远寻找层间连接，环路电感与阻抗不连续都会增大。
射频链路在顶层走得很规整，换层处也用了合适的信号过孔，仿真或测试却显示回波变差。把地过孔补到信号过孔旁边后，链路表现才恢复。问题不只是信号怎样穿过板厚，还包括回流怎样从旧参考层转到新参考层。
任何高频电流都要闭合。顶层微带的回流主要贴着参考平面分布；信号换到另一层时，新的走线可能面对另一张参考平面。若两张平面缺少就近连接，回流路径会绕向远处地过孔或结构连接点。
一个信号过孔为什么只是半个换层结构

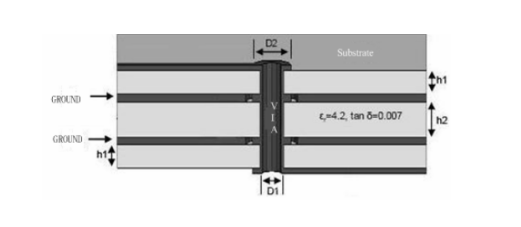

图 1 信号过孔与参考平面切换的截面结构
信号过孔提供垂直导体，焊盘、反焊盘和孔筒形成寄生电容与电感；参考平面开窗又改变局部场分布。仅把信号从一层接到另一层，并没有自动为回流提供相同位置的垂直通道。
回流若绕远，正向电流与回流之间的包围面积会增大，等效环路电感随之上升。信号与回流分开得越远，换层点越不像一段连续传输线。

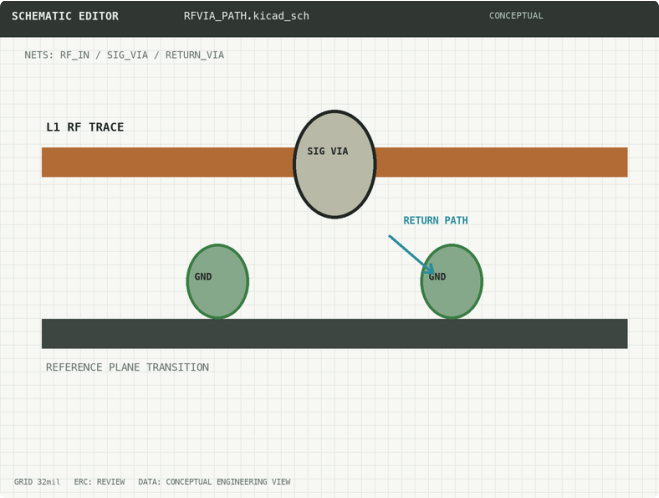

图 2 信号过孔附近的邻近地过孔提供回流转换
地过孔距离为什么比“有没有”更关键远处放一颗地过孔，直流连通性当然成立，但高频回流要先沿参考平面横向走到它，再穿层返回。这个绕行路径会增加电感与场外泄。邻近地过孔的价值，是让回流在信号换层处附近完成转换。

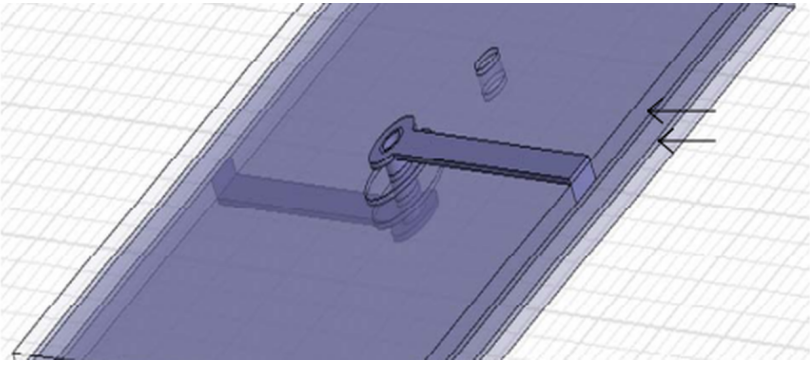

地过孔数量、直径和位置都会影响局部结构，资料中的全波模型也显示这些变量会改变S参数。具体最优值与频段、板厚、反焊盘和周围结构有关，不能把某个固定间距当成所有射频板的通用答案。

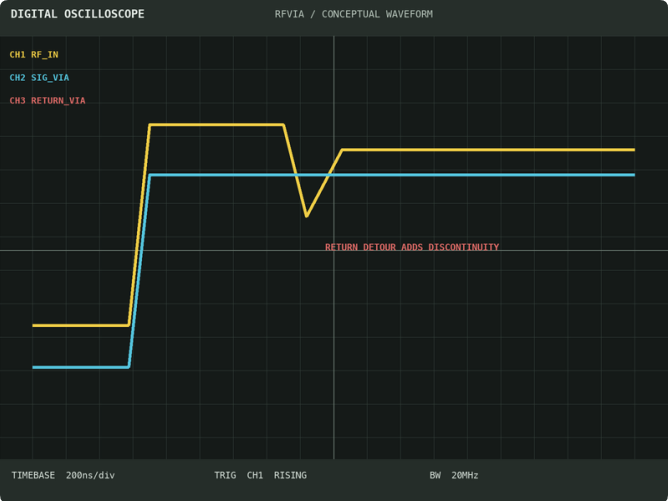

图 3 回流绕远与邻近转换时的概念性反射差别
若上下层参考平面并非同一地网络，还要明确回流通过哪种耦合结构完成转换。随意加地过孔不能连接不同电源参考，此时可能需要就近的高频旁路或重新规划换层位置。先确认参考对象，再决定回流过渡，避免把连通性问题误当成过孔数量问题。
用同一模型比较三种回流条件

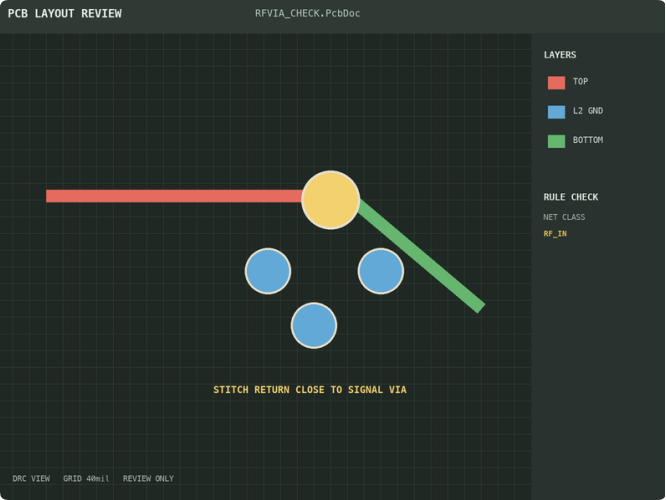

图 4 信号过孔周围地过孔位置的版图检查视图
1. 固定信号过孔孔径、焊盘、反焊盘、板厚和走线截面。
2. 建立无邻近地过孔、较远地过孔、邻近地过孔三组模型。
3. 端口与频扫条件保持一致，比较S11、S21和局部电流分布。
4. 若增加多颗地过孔，只改变数量这一项，避免同时改变反焊盘或走线。
5. 版图中确认地过孔真正连接相关参考层，没有被平面开窗或分割隔断。
6. 把连接器、屏蔽腔体和器件焊盘纳入最终模型，避免局部优化脱离整条链路。
若工作频率不高、换层结构很短，差异可能不明显；随着边沿或频率提高，回流绕行带来的不连续更容易暴露。判断是否需要更多地过孔，应由频段与指标驱动，而不是为了版图整齐机械围一圈。
整改后还应观察局部优化是否把问题推向别处。地过孔会改变平面电流分布和反焊盘拥挤程度，若因此迫使信号过孔扩大开窗或走线急拐，整体过渡未必更好。最终判断仍要回到完整结构的场分布与链路指标。
换层要成对检查正向与回流射频信号过孔不是一个孤立孔，它与参考平面开窗、邻近地过孔和上下层走线共同组成过渡结构。
检查当前链路时，从信号过孔旁沿着回流方向找下一处层间连接。若回流需要明显绕路，就应先补近转换路径，再评估S参数是否满足边界。
你的射频换层点，回流能否在信号过孔旁边同步跨过参考层？
