FPGA引脚能翻转，IO电平为何不能乱选？
引脚能在逻辑里翻转，只说明逻辑和布线成立；电平标准还必须与Bank电源和外部接口处在同一电气规则里
Vivado下载成功、LED也能亮，不代表IOSTANDARD可以随手填写。FPGA的输入门限、输出摆幅和驱动结构与所在Bank的VCCO绑定，约束错了可能暂时能跑，却把噪声裕量和可靠性留给运气。
新手配置管脚时，注意力常集中在Package Pin：信号有没有落到正确引脚。I/O Std一栏如果保留默认值，工具可能只给出警告，板上简单功能也可能勉强工作，于是问题被带到接口联调。
工程判断是：管脚位置解决“接到哪里”，IOSTANDARD和VCCO解决“用什么电气条件接”。两者必须与原理图上的电源域、外部器件门限和终端方式一致。
从I/O Ports表一次看全六个字段
Vivado I/O Ports界面把信号名、方向、Package Pin、Bank、I/O Std和VCCO放在同一张表中。它比只读XDC文本更适合做电气复核，因为相邻管脚是否共享Bank一眼可见。

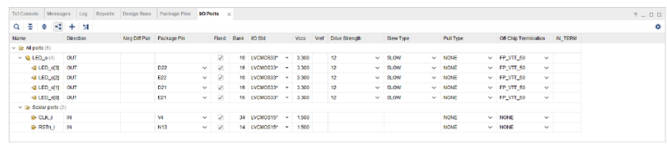

图1 Vivado器件视图与I/O Ports表用于联合检查管脚和电气属性
同一Bank通常共享VCCO。若一组接口需要不同输出电压标准，却被分配到同一个无法兼容的Bank，单独修改某条IOSTANDARD并不能改变供电事实，工具实现或板级电气都会出现冲突。
评审时还要带上VREF、专用管脚和配置管脚属性。普通用户I/O的判断方法不能直接套到所有配置与高速资源上，器件手册中的Bank类型和管脚限制仍是最终依据。
逻辑网络图看不出外部电压是否安全
综合后的原理图可以证明端口进入了预期逻辑，也能看到缓冲器和网络连接，但它不会自动理解板外芯片实际供电、连接器电平或外部上拉电源。
一个3.3V外设把信号送入低电压Bank时，内部钳位结构可能导通；一个低摆幅输出去驱动门限更高的器件，又可能在室温近距离下偶尔工作，换温度、批次或线长后失效。

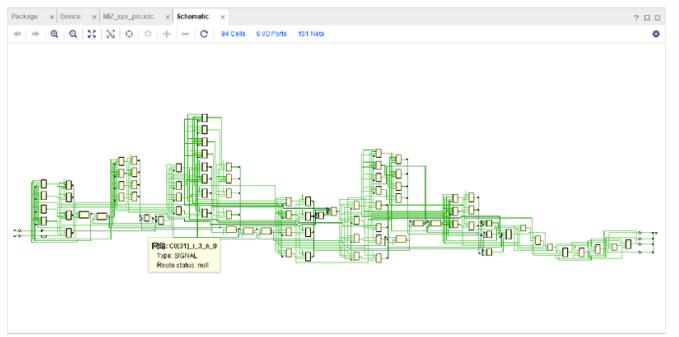

图2 逻辑连接正确并不能替代板外电平与门限核对
所以电气接口表应从原理图生成：列出外部器件电源、VOH/VOL、VIH/VIL、是否双向、是否有上拉和允许过压。FPGA约束再逐项与这张表对应。
同一页里，Bank和VCCO比标准名字更重要I/O Std名称包含逻辑家族和名义电压信息，但真正能否使用还取决于器件系列、Bank类型和VCCO。把LVCMOS33改成LVCMOS15，不会自动把板上的Bank电源从3.3V改成1.5V。
驱动强度和Slew也不应无脑设到最大。更快边沿会增加反射、串扰和地弹，高负载下又可能需要不同驱动能力。接口速率、负载数量、走线阻抗与EMI目标应共同决定。
图3 管脚、Bank、IOSTANDARD与VCCO需要在同一行核对
差分标准还涉及成对管脚、内部终端和参考电压。若P/N分配、Bank资源或终端配置不满足要求，普通单端IO的经验无法补救。锁管脚前查清资源，比布局完成后换Bank代价小得多。
IOSTANDARD不是标签，它会选择一套真实的输入输出电气行为。
交付前做一张Bank级检查表按Bank汇总所有端口，写出实际VCCO、使用的I/O标准、外部电源域和特殊资源。任何同Bank不同电压需求、未约束端口或与原理图不一致的项目都应在生成bit文件前关闭。
图4 完整分配表能暴露同一Bank内的电平与供电冲突
板上验证时，用示波器检查代表性端口的高低电平、边沿和过冲，并在接口两端同时确认参考地。若出现钳位电流、待机反向供电或上电时序问题，还要检查外设先上电而FPGA未供电的场景。
约束文件应随原理图版本一起管理。改板换了Bank电源、外设或连接器后，旧XDC仍能被工程加载；没有版本联动时，软件成功编译反而会掩盖硬件变更。
未使用引脚同样要处理。悬空输入、默认上拉和保留管脚会影响功耗与抗扰度，尤其是外部连接器已布线但逻辑暂未启用的端口，应明确禁用、终端或安全默认状态。
若接口跨不同上电域，还要检查掉电时的容忍条件。外设输出仍为高电平而FPGA Bank未供电时，钳位电流可能通过I/O回灌VCCO；串联电阻、隔离器或时序控制需要在原理图阶段决定。
1. 1按Bank列出VCCO和全部端口标准。
2. 2与外部器件门限和电源域逐项对应。
3. 3检查驱动、边沿、终端和上电时序。
不要让默认约束混进正式版本未明确填写的I/O标准和驱动属性应在冻结前清零。默认值能让早期实验更快，却会让工程在器件升级、换Bank或移植开发板后悄悄改变电气行为。
板级测量要选代表性端口每个电压Bank至少选择一条高速输出、一条输入和一条双向接口检查幅度、边沿与过冲。抽测结果与约束表绑定后，后续固件改动才有可比较的基线。
结论FPGA引脚能翻转，是功能链路的结果；IO电平能不能长期可靠，是电源、门限、Bank资源和约束共同决定的结果。把两类问题分开，接口调试会少很多“偶尔能用”。
接口变更评审时，软件与硬件应共同签字：硬件确认VCCO、外部门限和上下拉，FPGA工程确认Package Pin、IOSTANDARD与Bank规则。任何一侧单独修改，都可能让两份文件在编译成功后悄悄分叉。
锁管脚前完成Bank级电气表，通常比实现结束后处理一串DRC和板级异常更便宜。
