ADC开了DMA，采样序列为何还会错位？
DMA不会识别“这是第几路传感器”，它只把ADC_DR每次出现的数据按请求顺序写进内存
多通道ADC加DMA后，CPU负担降下来了，数组里的通道顺序却可能偶尔错位。问题通常不是DMA乱搬，而是ADC Rank、转换数量、缓冲长度和循环重启没有保持同一个节拍。
调试时最迷惑的现象是：三个通道的数值都在变化，但数组下标有时像互换了。重新上电恢复，跑一段时间又出现；只看DMA使能位，所有配置似乎都正常。
工程判断是：ADC决定转换顺序，DMA只执行顺序搬运。软件若没有把通道数、Rank、数据宽度和缓冲周期绑定起来，下一轮数据就可能从错误的位置继续。
从ADC_DR到内存，先画清一条数据链
规则组按照Rank 1、Rank 2、Rank 3依次完成转换，每完成一次，结果进入ADC_DR并产生DMA请求。DMA从固定外设地址读取，再把目标内存地址递增到下一个元素。

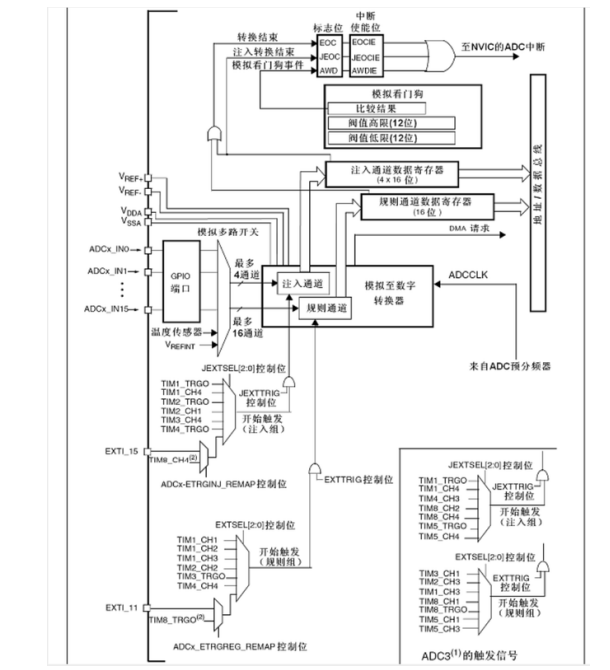

图1 ADC规则组把结果写入数据寄存器，再由DMA请求搬到内存
这条链路里没有通道标签。数组第0项之所以代表通道A，只因为Rank 1恰好是A，并且DMA从缓冲区起点开始写。任何一次少搬、多搬或中途重启，后面的下标含义都会整体偏移。
ADC架构图还能看到规则通道、数据寄存器和DMA请求之间的关系。理解这条硬件路径，比在应用层给数组做猜测性重排更可靠。
六个数量必须是同一个答案ADC的NbrOfChannel、实际配置的Rank数量、DMA缓冲区元素个数、DMA传输计数、数据宽度和应用层一帧长度必须一致。三通道扫描却把DMA长度设成四，会让每帧边界不断滑动。

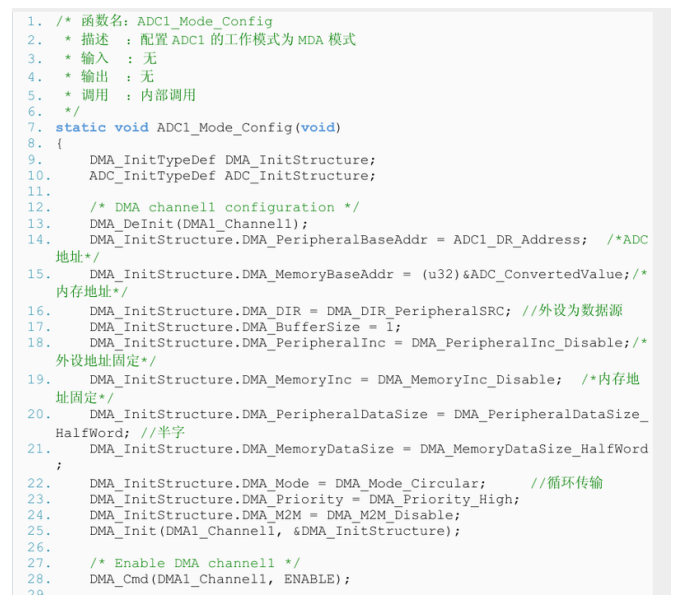

图2 DMA外设地址、内存地址、数据宽度和循环模式共同定义搬运节拍
外设地址应固定指向ADC_DR，内存地址按元素递增；ADC结果若按半字读取，DMA外设与内存数据宽度也应对应。宽度不一致时，数组可能出现高低半字拼接、覆盖或看似随机的异常。
循环模式并不会自动理解帧。它只在计数归零后重装并回到内存起点。应用层若在任意时刻停止、重新配置或再次使能DMA，应明确清除标志、重装计数并与ADC扫描起点同步。
Rank才是通道在数组中的真实身份配置规则通道时，ADC_Channel选择物理通道，Rank指定它在扫描序列中的位置，SampleTime决定该通道的采样周期。函数调用顺序不一定等于最终Rank顺序，必须直接核对参数。

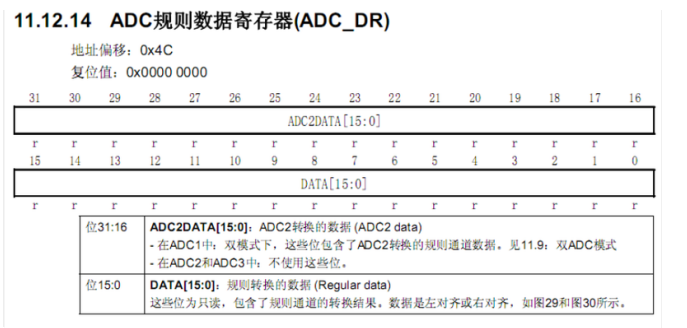

图3 ADC_DR位域和数据对齐决定DMA读取后的元素格式
两个通道误用了同一个Rank，或Rank从2开始留下空位，库函数可能覆盖前一次配置或产生与预期不同的序列。把通道、引脚、Rank和数组下标写成一张表，代码评审会更容易发现冲突。
不同源阻抗的通道还可能需要不同采样时间。采样时间不够常表现为幅值串扰或跟随前一通道，并非下标错位；可通过拉长高阻通道采样时间、降低源阻抗来区分这两类问题。
数组下标没有硬件身份，Rank和帧边界才赋予它身份。
用半满和全满边界验证一整帧双缓冲或半满/全满中断能让处理与采样并行，但处理块大小应是通道数的整数倍。三通道扫描若在四个元素边界处理一次，每个块开头对应的通道会轮换，看起来就像序列漂移。
调试可给各通道输入易识别的固定电平，并在DMA回调里记录缓冲区索引、剩余计数和ADC状态。触发启动后连续抓取多帧，确认每一帧都从Rank 1落到数组起点。

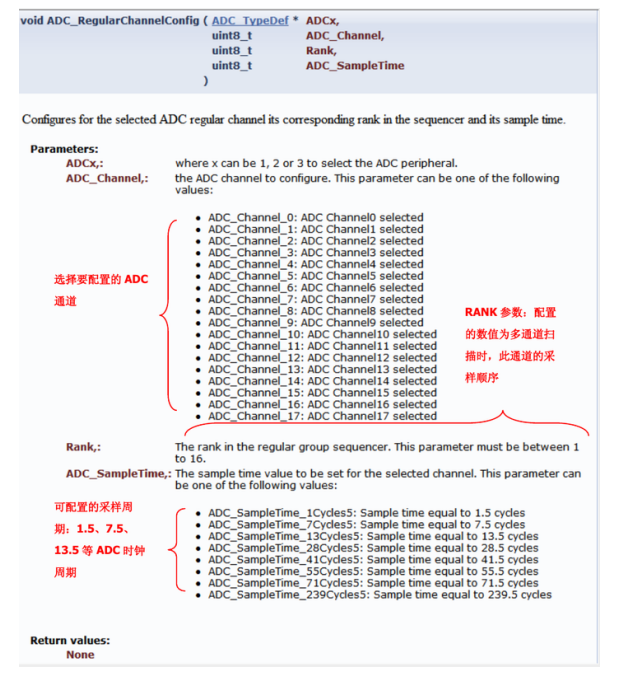

图4 规则通道配置中的Rank直接决定多通道扫描顺序
若运行中需要换通道表，应暂停触发源，等待当前转换与DMA完成，再重新配置Rank、数量和缓冲区。直接在循环中改规则组，会让旧序列与新序列在帧中间交叉。
缓存一致性也要结合目标内核判断。带数据缓存的MCU或MPU上，DMA写内存后CPU可能仍读到旧缓存行；这类现象看似“数组没更新”，机制与Rank错位不同，需要按平台做缓存失效或使用非缓存区。
若回调处理时间超过一个缓冲周期，DMA会继续覆盖尚未处理的数据。可在半满与全满回调中只做快照或投递事件，把耗时滤波和协议打包移到后台，并用溢出计数验证实时性余量。
1. 1列出通道、Rank与数组下标对照。
2. 2核对ADC数量、DMA计数和缓冲块长度。
3. 3在完整帧边界启动、停止和重装。
结论ADC多通道DMA的稳定性，不靠搬运速度保证，而靠序列和帧边界一致。只要Rank、数量、宽度或重装时机有一处不同步，DMA仍会忠实地把错误节拍写进数组。
日志中可增加帧序号、回调类型和溢出计数，避免只打印传感器数值。数值相近时通道交换很难看出，帧级状态却能直接暴露丢中断、处理超时或重新启动造成的边界变化。
把六个数量写成编译期常量和断言，再用固定输入跑多帧验证，能在接入真实传感器前关掉大部分错位风险。
