LLC已经实现ZVS，MOSFET为何仍会失效？
看到开通前VDS接近零，只能证明一个瞬间；启动、轻载和容性区仍可能让MOSFET重新承受硬应力
LLC调试里，“已经ZVS”常被当成MOSFET安全的结论。问题是软开关成立有明确边界：谐振电流要在死区内完成输出电容充放电，工作点也不能掉进不利的容性区。少看一个工况，失效仍可能发生。
一台LLC样机在额定负载下波形很漂亮，换到启动、空载或输入电压边界后，MOSFET温升和尖峰却突然变坏。这类现象容易让人怀疑器件批次，真正的线索常藏在工作区和换流过程。
工程判断是：ZVS是带条件的开通状态，不是整机MOSFET的终身保险。它没有自动覆盖体二极管反向恢复、死区不足、驱动误导通、启动扫频和异常负载。
先看工作点有没有走出安全区域
LLC增益曲线把负载和开关频率对应到不同工作区。常用设计希望在感性区运行，让谐振电流在开通前具备正确方向，为待开通MOSFET的输出电容放电。

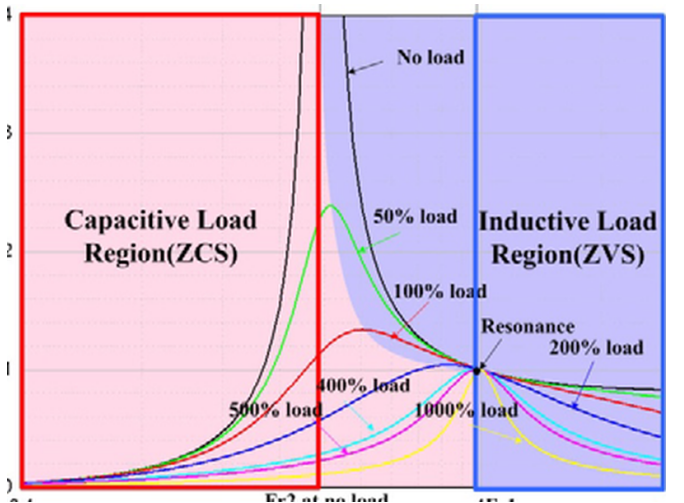

图1 LLC增益曲线用于判断工作点与软开关区域
当控制为了调压把频率推向边界，或参数偏差使实际谐振点移动，工作点可能接近甚至进入容性区。此时电流相位不再支持预期换流，开通瞬间的VDS残压和电流重叠会快速增加。
只在额定输入、额定负载截一张波形，无法证明整个控制轨迹都在合适区域。变压器励磁电感、谐振电感与电容的公差也要带入边界计算，温度变化后的偏移同样不能忽略。
换流电流方向错了，死区再长也未必有用半桥关断一只MOSFET后，谐振电流会对两只器件的输出电容进行充放电，并把另一侧体二极管推向导通。待开通管的VDS降到接近零，驱动再抬高，才形成低损耗开通。
这条路径要求电流方向正确、幅值足够，死区时间也要容纳充放电过程。轻载时谐振电流减小，死区内可能来不及完成；死区过长又会延长体二极管导通，增加导通压降和反向恢复负担。
图2 半桥换流依靠谐振电流为两管输出电容充放电
资料中的电流路径图说明，ZVS不是驱动芯片单独完成的功能。谐振腔、MOSFET输出电容、变压器寄生参数和控制死区共同决定开关节点能否自然翻转。
体二极管恢复，会把“软开通”重新变成尖峰体二极管导通过深或时间过长，换向时会出现反向恢复电流。该电流与母线电压、回路寄生电感叠加，可形成高di/dt尖峰，并把额外能量压到MOSFET芯片和封装上。

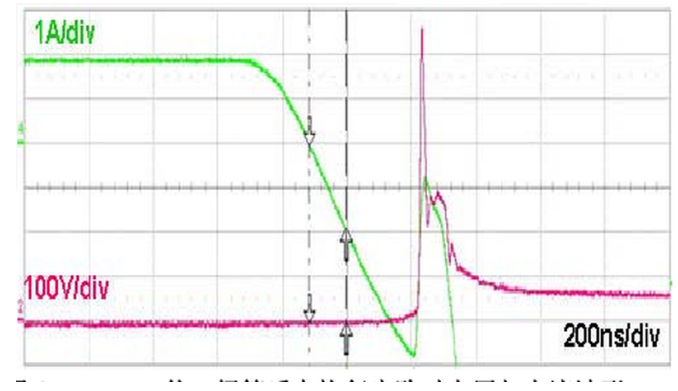

图3 体二极管反向恢复会在换向附近形成额外电流尖峰

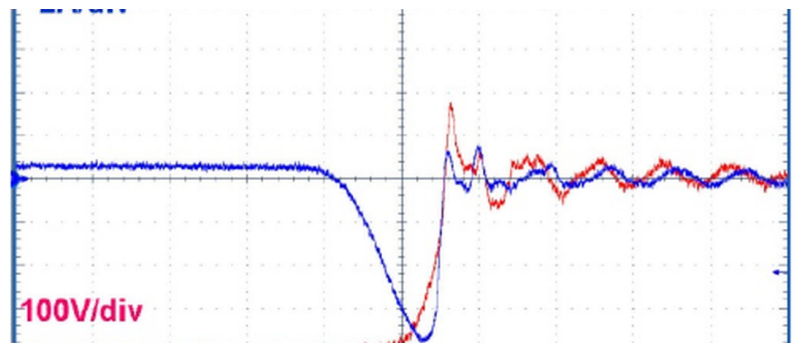

示波器上若只看栅极波形，很容易错过这段应力。需要把VGS、VDS与谐振电流放在同一时间轴上，确认栅极上升前VDS是否真正到低位，开通附近有没有电流尖峰或异常振铃。
探头接法也会影响判断。VDS高dv/dt测量应使用合适差分探头和短回路，电流探头带宽、方向与零位需要记录；否则测到的尖峰可能包含大量测量环路噪声。
ZVS成立与否，要由VGS、VDS和谐振电流三者共同证明。
复盘失效时按工况矩阵重放启动阶段检查扫频方向与最低频率限制，避免控制在谐振腔尚未建立稳态时穿越危险区域。空载和轻载检查突发模式、跳周期与死区变化，确认每次重新开关都还有足够换流电流。
满载与低输入侧重导通电流、磁件饱和和热应力，高输入侧关注器件电压裕量与振铃。负载阶跃、掉电重启和保护恢复也要观察，因为控制器可能在这些瞬间暂时离开常用轨迹。

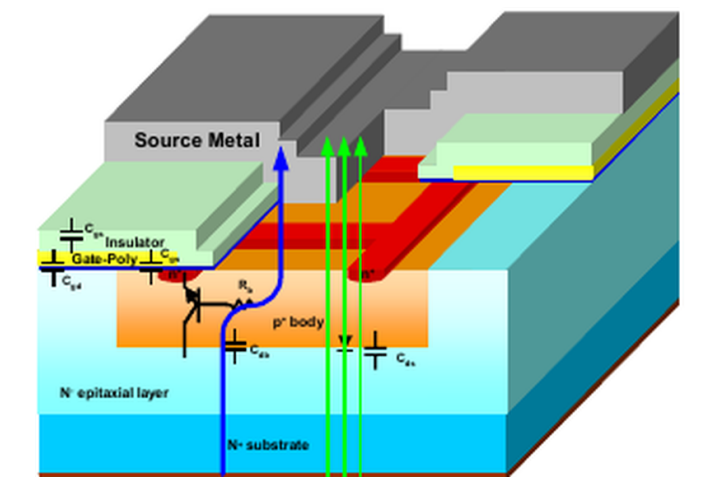

图4 MOSFET结构中的体二极管与寄生区域会承受换流应力
器件失效后可结合芯片受损位置、栅极驱动记录和保护日志缩小范围。若只更换更大电流MOSFET而不重放触发工况，新的器件可能只是把失效时间向后推。
替换MOSFET时还要重新核对输出电容、栅电荷和体二极管特性。导通电阻更低的器件不一定更容易实现ZVS，较大的Coss可能要求更高换流电流；驱动电阻和死区若仍沿用旧值，开关节点时序会发生变化。
热像只能告诉我们平均损耗落在哪里，抓不到数十纳秒的瞬态应力。把温升结果与开通瞬间能量、反向恢复尖峰和重复频率对应，才能区分长期过热与单次越界，保护阈值也才有依据。
1. 1同步测VGS、VDS和谐振电流。
2. 2覆盖启动、轻载、满载与输入边界。
3. 3记录频率、死区、保护与温度条件。
结论确认ZVS的正确问法不是“有没有”，而是“在哪些工况成立、裕量有多少、离开后由什么保护接管”。把工作区和瞬态波形合在一起，MOSFET失效才有机会被提前发现。
量产验证还应关注磁件与器件公差的组合。样机在边界处只有很小换流裕量时，另一批谐振电感、励磁电感或MOSFET输出电容就可能让状态翻转。把关键参数的上下限带入波形复核，结论才不依赖一台样机。
调试记录里保留完整工况和探头信息，比单独保存一张漂亮的额定点波形更有价值。
